HG-2LNT-I信號轉換模組應用在PLC模組輸出軸控250KHZ信號時之抗干擾處理

[三菱FX5U、FX3U、FX3G系列PLC]

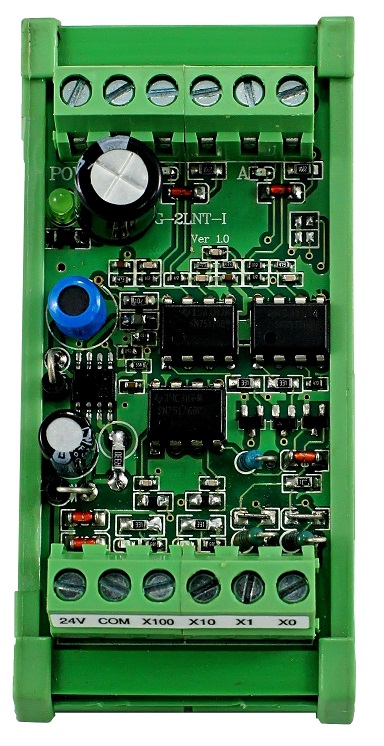

在很多干擾雜訊的環境像是馬達傳動控制等，要傳輸高頻信號又要防止被干擾錯誤發生線路需要特殊處理，像是一般的PLC主機提供的軸控脈波輸出為電晶体開關信號或NPN信號，容易被雜訊干擾而發生錯誤的問題，使用LINE DRIVE(差動)信號並且經由對絞隔離線傳輸，是最常採用且效果不錯的方案。	示意圖[ HG-2LNT-I ]
HG-2LNT-I信號轉換模組最大轉換頻率可達350KHZ，可將軸控NPN高頻信號轉換成LINE DRIVE信號，經對絞隔離線傳輸至伺服驅動器脈波信號輸入端，可以簡易完成抗干擾處理。
