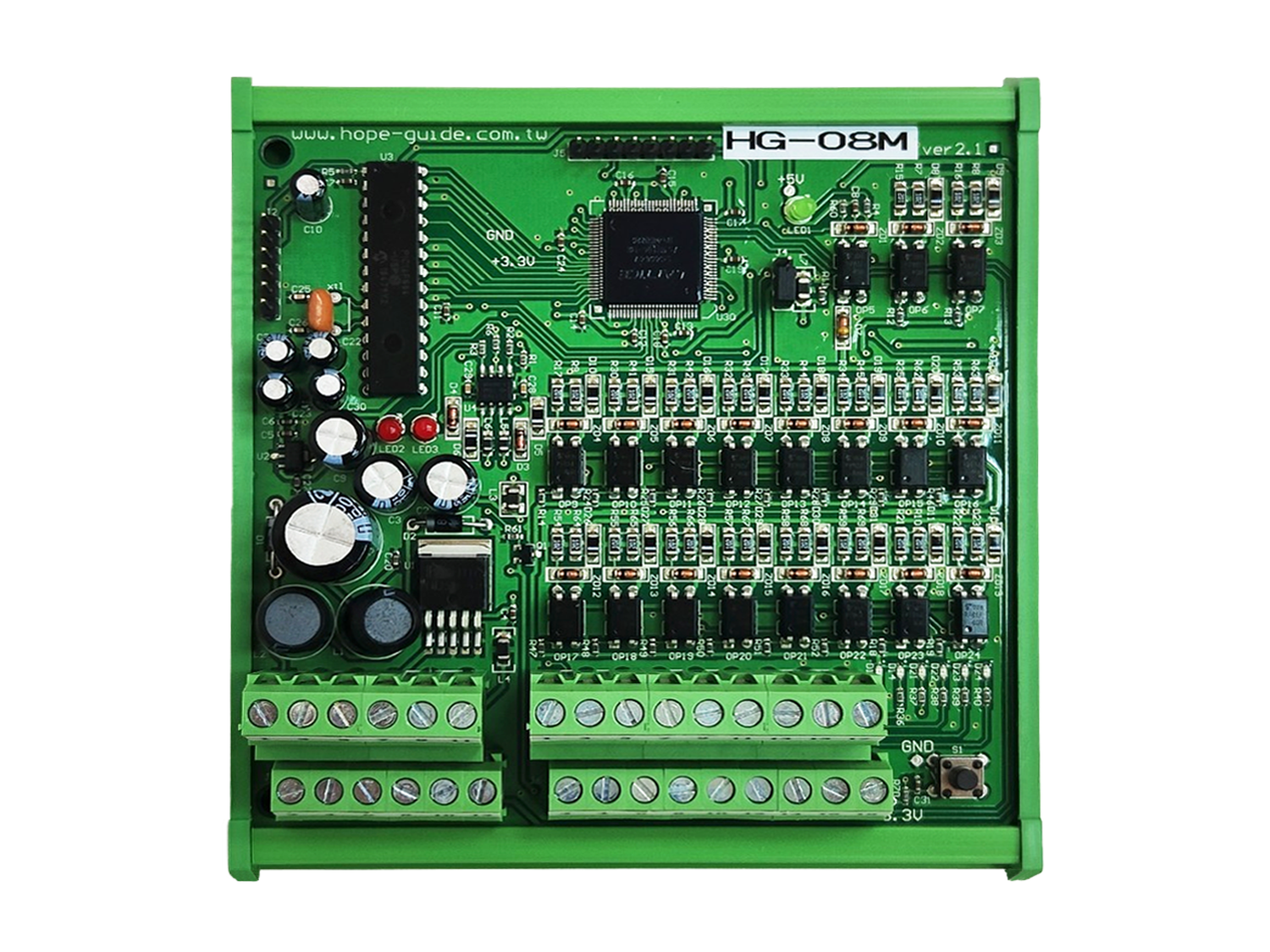

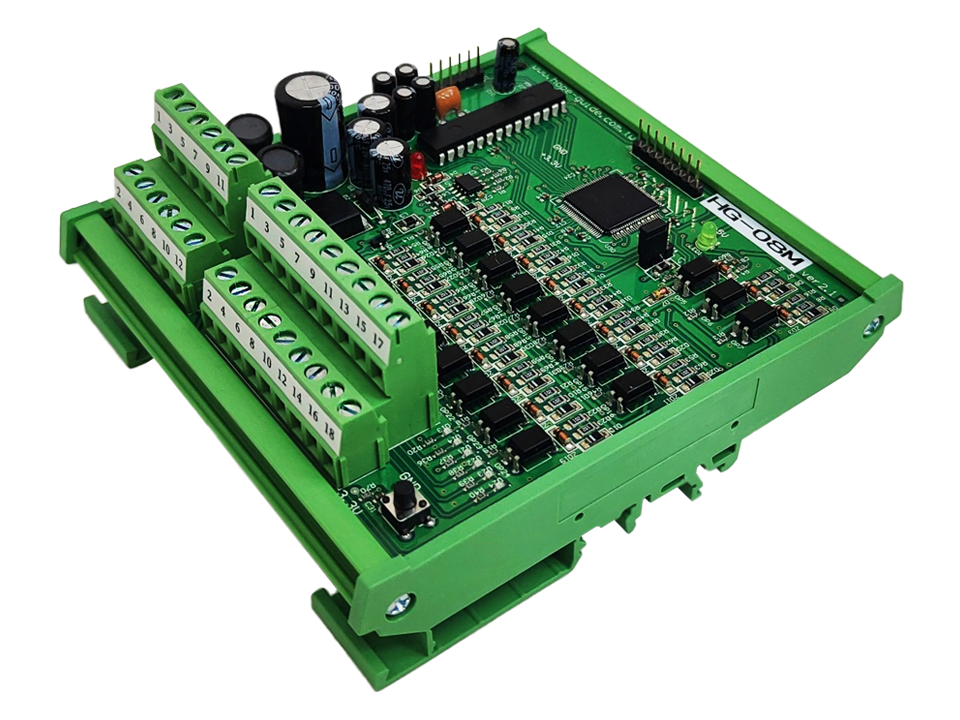

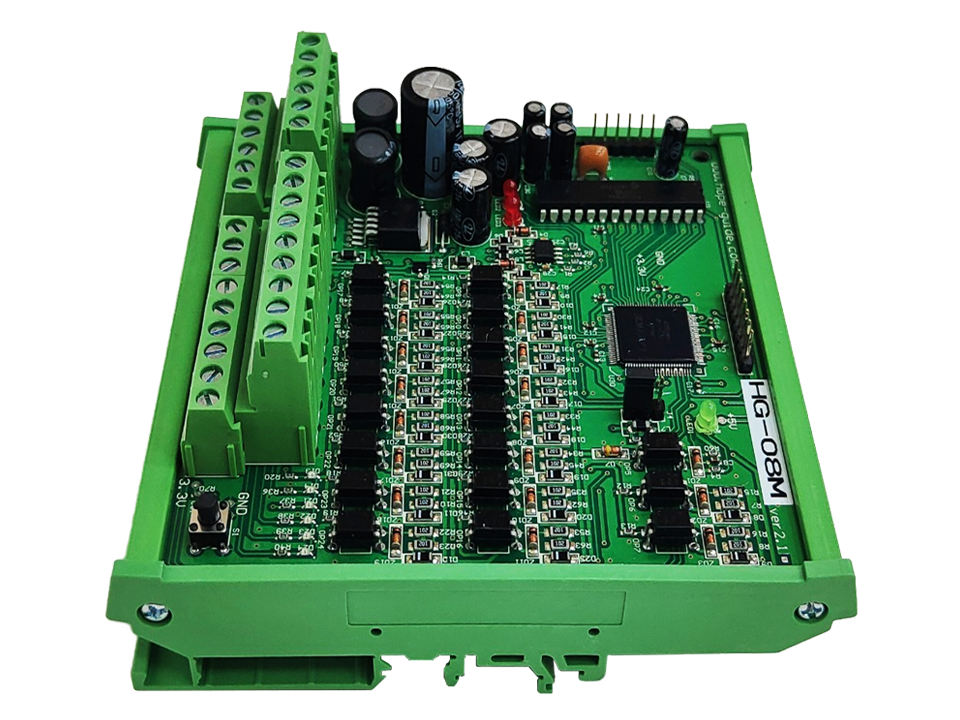

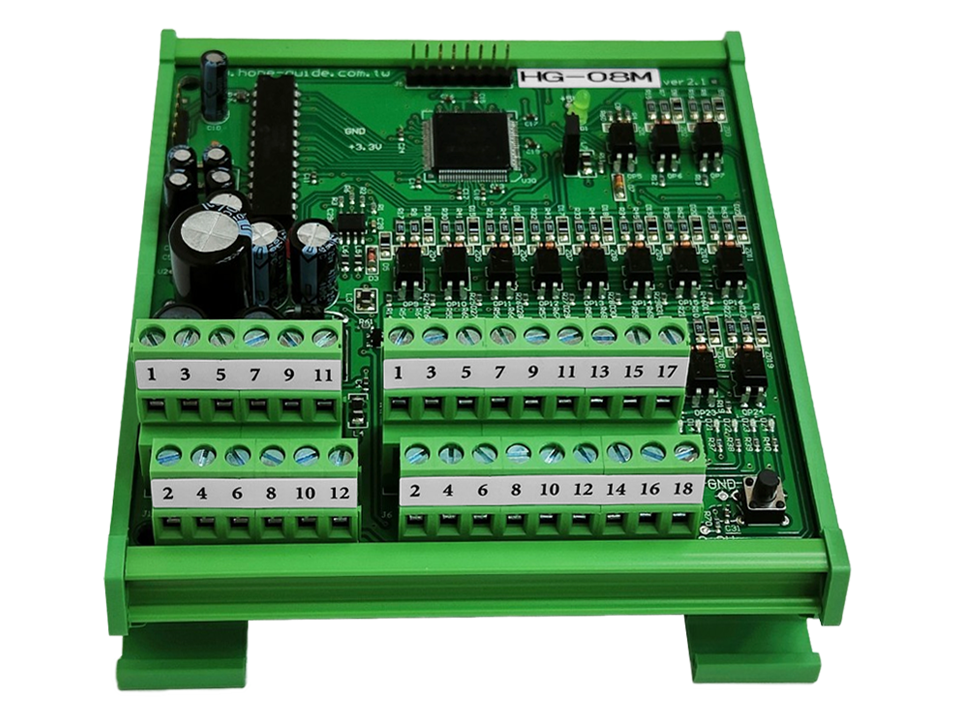

HG-08M
遠端 I / O 控制模組 (主機站)
(舊型號)SY-95C-08M

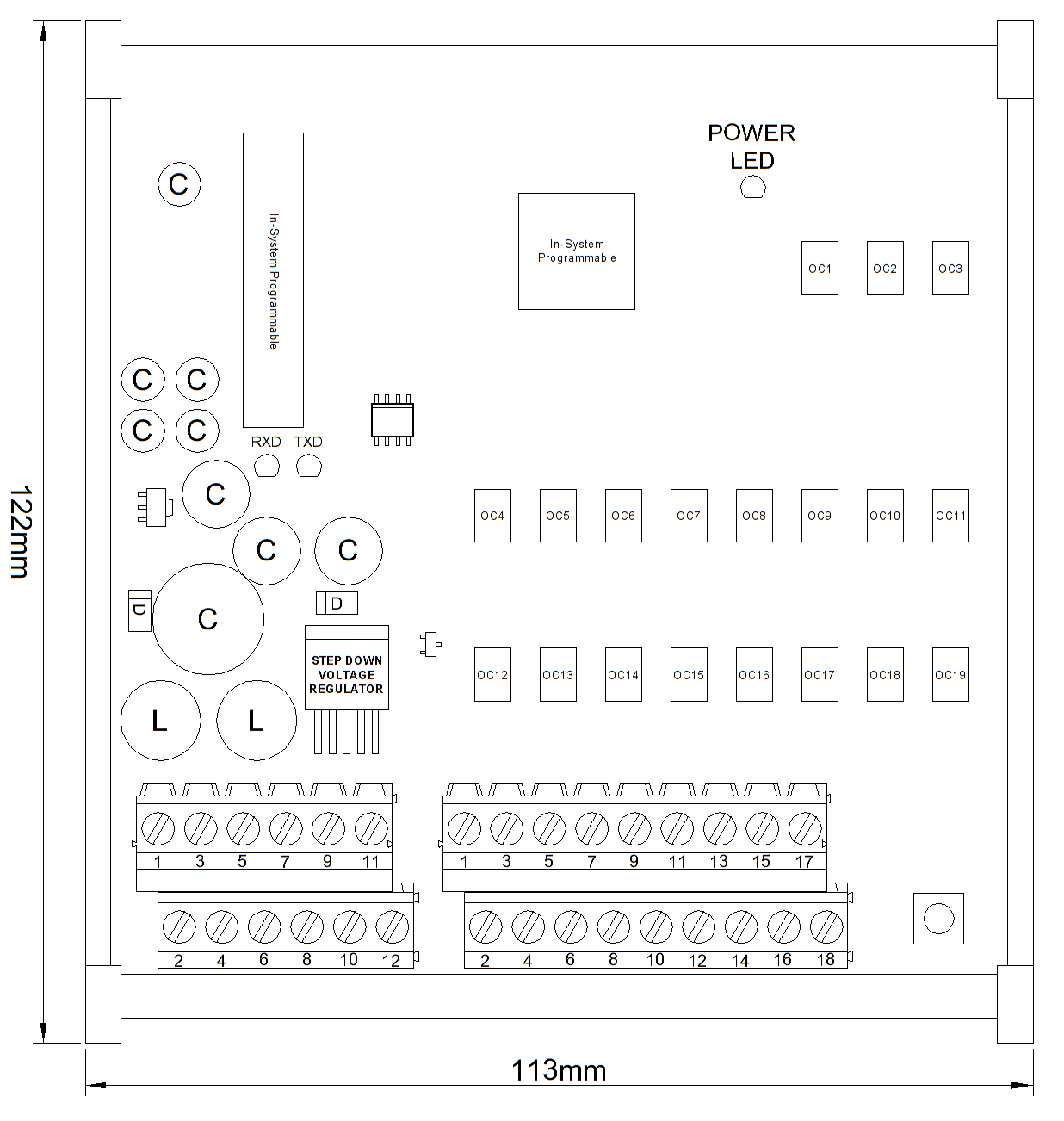

模組尺寸：122mm(長) × 113mm(寬)
通訊模式：閎凱自定義
| ◆ | 可用於遠端操控，如噴漆室手動調校噴槍使用。 |
產品說明
| 1. | 請將輸入端 P 接點連接 24VDC， N 接點連接 0VDC ; 6 ~ 12 腳為連結控制器(HG-08K)用。 |
| 2. | 輸出端 1 ~ 16 腳對應 PLC X0 ~ X16 ; 其 請 PLC COM 點需與輸入端 N 接點連接。 |

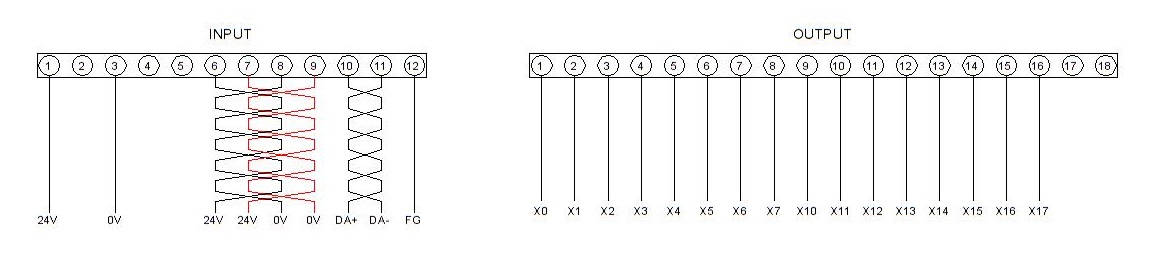

| 3. | 與控制器連結之接線方式如腳位定義圖所示，其連接線材請使用"對絞雙端隔離之線材。 |
| 4. | 線材連結最長為1000m(低雜訊環境)。 |
| ※ | 更詳細之接腳定義請參考HG-08M 之說明書。 |
