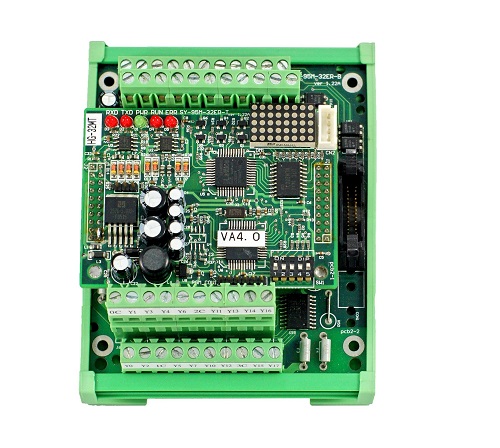

HG-32MT-MB
MODBUS RTU 遠端I/O模組 16 IN/16 OUT
電晶體輸出 (含RS-485通訊)
模組端子:歐式端子台
模組尺寸:122mm(長) × 95mm(寬)
通訊模式:Modbus RTU
◆ | 為16 IN / 16 OUT遠端I/O擴充模組適用於(三菱FX、士林AX、國際FP-X)PLC搭配使用。 |
◆ | 可將固定且不常變動的程式直接燒入PIC晶片中當16IN/16OUT PLC使用。 |
◆ | 並可連接HITECH人機、士林人機或其他有Mod Bus的人機搭配使用。 |
◆ | 可搭配擴充模組,增加I/O點數。 |
◆ | 實際連線(測試)影片:https://youtu.be/4CX1zHcMrSk |
產品說明
1. | 額定電壓 24VDC (+20%~-20%),額定電流1A。 |
2. | 請將V+ 接點連接24VDC,GND接點連接0VDC。 |
3. | 本模組版本4 ( VA 4.0 ) ,為Modbus通訊協定格式參考附件( VA 4.0 )之使用說明。 |
4. | 內建110Ω 與 330Ω之終端電阻,可與設備之終端電阻搭配使用。 將J4短路1-2 PIN時終端電阻為 330Ω,短路2-3PIN時終端電阻為 110Ω。 (請參考腳位定義圖) |
共通規格
項 目 | 規 格 | |
輸入電源 | 額定連續操作條件 | 電壓:24VDC ±/-20% |
電流:1A | ||
逆向加壓保護 | ||
INPUT | 額定連續操作條件 | NPN mode:0VDC,-8mA |
PNP mode:24VDC,8mA | ||
OUTPUT | 額定連續操作條件 | HG-32MR Relay mode:250VAC 2A/ 30VDC 2A |
HG-32MT Transister mode:30VDC 0.2A | ||
通訊規格 | Baud rate:19200 bps | |
電氣規格:TIA/EIA485 | ||
通訊協定:Modbus RTU | ||
使用環境條件 | 溫度:0~65℃ | |
濕度:<80% | ||
大氣壓力:1kg/c㎡ +/-10% | ||
振動:x / y / z軸 +/- 0.2kg | ||
組裝方式 | 不提供熱插拔功能 | |
不提供客戶自行組裝功能 | ||
程式下載 | 提供客製化程式下載服務 |
