• | XP-9000-WES7是新一代採用WES7系統的PAC控制器,它結合了運算I/O,並提供人機界面、數據採集和獨立控制的PAC最佳解決方案。它配備了一個E3827 (1.75 GHz, 雙核心)/E3845 (1.91 GHz, 四核心)以及各種連接介面,包括雙Gigabit乙太網路埠、VGA埠、USB埠、RS-232/RS-485串列通信埠以及1/3/7個I/O模組擴充插槽。 |

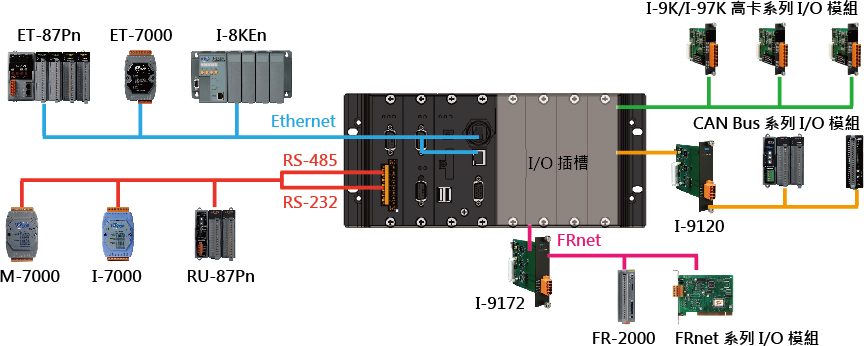

• | XP-9000-WES7支援多種類型的I/O擴充模組,I-9K及I-97K系列I/O擴充模組可支援本機的I/O擴充,展介面可用於支援我們的I-9K和I-97K系列I/O模組 提供給我們使用乙太網I/O模組和RS-485 I/O模組。設計工作在-25°C ~ 75°C 的環境溫度範圍內,產品本身無風扇設計也無活動零件,提供更極致可靠性。XPAC 能夠執行相容於 Windows PC 用的開發工具程式,例如: Visual Basic .NET、 Visual C#......等,它結合傳統PLC和一般Windows功能電腦的所有最好優點。 |
產品型號
共通規格
產品特色
• | Windows Embedded Standard 7(WES7)嵌入式作業系統 |
WES7與Windows 7相同具有Win32 APIs,也就是說幾乎每一個可以在個人電腦上跑的程式,都可以簡單地無痛移植到XP-9000-WES7上。 |
• 完整的Win32 APIs。
• 遠端桌面通訊協定 7.1。 • Silverlight 5。 • Enhanced Write Filter(EWF,增強型讀寫過濾器)。 • .NET Framework 3.5 SP1, 4.0, 4.5。 • 支援語系:英文、法文、德文、義大利文、日文、韓文、俄羅斯文、葡萄牙文、西班牙文、簡體中文、繁體中文。 |
• | 豐富的軟體解決方案 | |
1. | Visual Studio .Net 2008與VC開發環境:提供完整的 SDK以及C#、VB.Net、VC的範例程式包含原始碼。 | |
2. | eLogger HMI:一套免費且易學易用的人機介面設計工具和數據記錄器。支援Modbus TCP/RTU/ASCII master和MQTT通訊協議。 |
軟體特色
• | 強大的CPU模組 |
XP-9000-WES7控制器搭載E3845 (1.91 GHz, quad core)/E3827 (1.75 GHz, dual core) CPU與2/4 GB SDRAM(DDR3)的記憶體模組,能優化使用者的系統效能。 | |
• | 內建VGA埠 |
VGA埠可以直接連接一般的LCD螢幕,顯示控制程序或SCADA/HMI軟體的操作畫面。將XP-9000-WES7接上螢幕、鍵盤、滑鼠,就可以像操作PC一樣地操作控制器。 | |
• | 64-bit硬體序號 (Hardware Serial Number) |
每一個控制器有一個唯一的 64-bit 硬體序號。因為控制器的硬體序號不會重複,使用者可以在他們的應用程式中,用檢查硬體序號的方式保護開發好的程式,避免辛苦完成的心血結晶被複製盜用。 | |
• | 豐富的I/O擴展介面(RS-232/485, USB, Ethernet) |
除了本機的I/O插槽之外,XP-9000-WES7還配備多個RS-232/485通訊埠和兩個乙太網路連接埠,可用於連接序列通訊與網路通訊的分散式I/O控制模組。 | |
![]() |
|
• | 雙看門狗機制 (Dual Watchdog Timers) |
作業系統或是應用程式可能因為非預期的操作程序或雜訊干擾產生錯誤導致控制器停止運作。若控制器發生停止運作的狀況時,看門狗會自動將系統重新啟動,讓系統回到正常的工作狀態。 | |
• | 雙乙太網路埠 (Dual Ethernet Ports) |
將一個網路部用於連接外部公用網際網路(global Internet),一個用於內部網路(private Ethernet),提高系統的通信品質與安全性。 | |
• | LAN1提供強固耐用的防塵保護 |
XP-9000-WES7在LAN1的RJ-45連接埠上配備了堅固耐用的防塵機構,能夠在惡劣的工業環境中防止液體和灰塵污染,以及振動和衝擊的損壞。 | |
• | 快速接線端子連接器 |
XP-9000-WES7的電源/通信接線端子使用彈簧夾式的快速接線端子,免用螺絲起子,能讓現場配線更為省時迅速,具有抗振動、穩固配線與易於安裝的優點。 | |
• | 金屬外殼 |
堅實的金屬外殼能提供 XP-9000-WES7良好的保護性,具有較佳的阻燃能力與更好的靜電保護。 | |
• | 冗餘(redundant)電源輸入 |
為了避免PAC因供電不穩而失效,PAC的電源模組設計了兩組電源輸入端。當電源輸入不穩時,電源模組會切換到另一組電源輸入,此時電源模組中的繼電器輸出(relay output)一個訊號,通知已發生了電源失效事件。 | |
• | 具寬泛工作溫度範圍的無風扇散熱設計 |
XP-9000-WES7的金屬外殼設計有柵欄式的通風口,可以藉由良好的熱對流進行散熱,可以在-25至+75 °C的惡劣環境中穩定工作。 |
