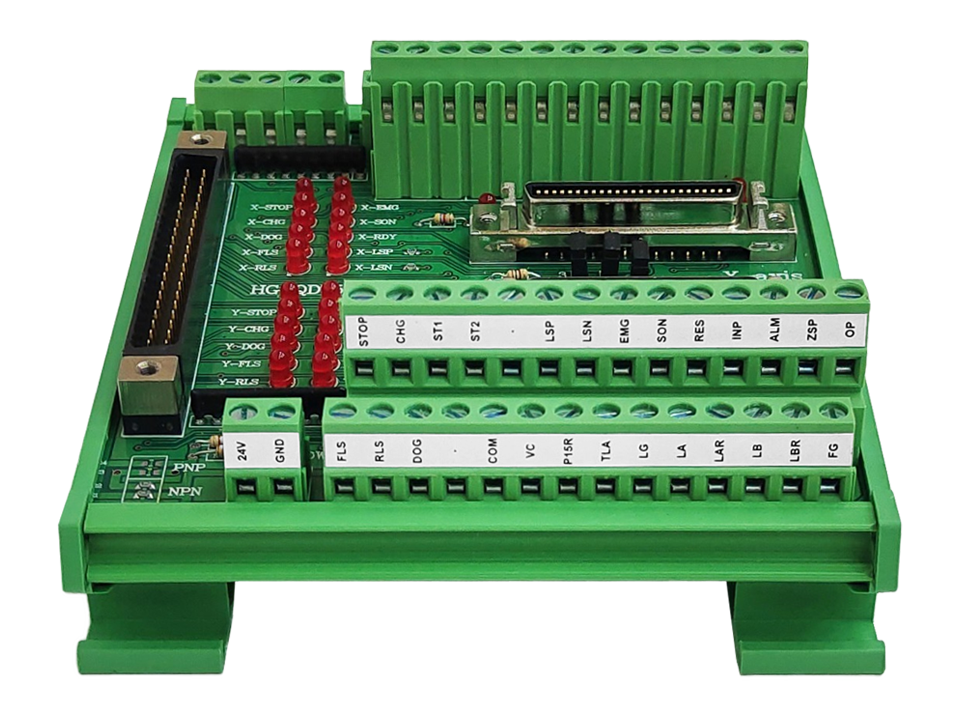

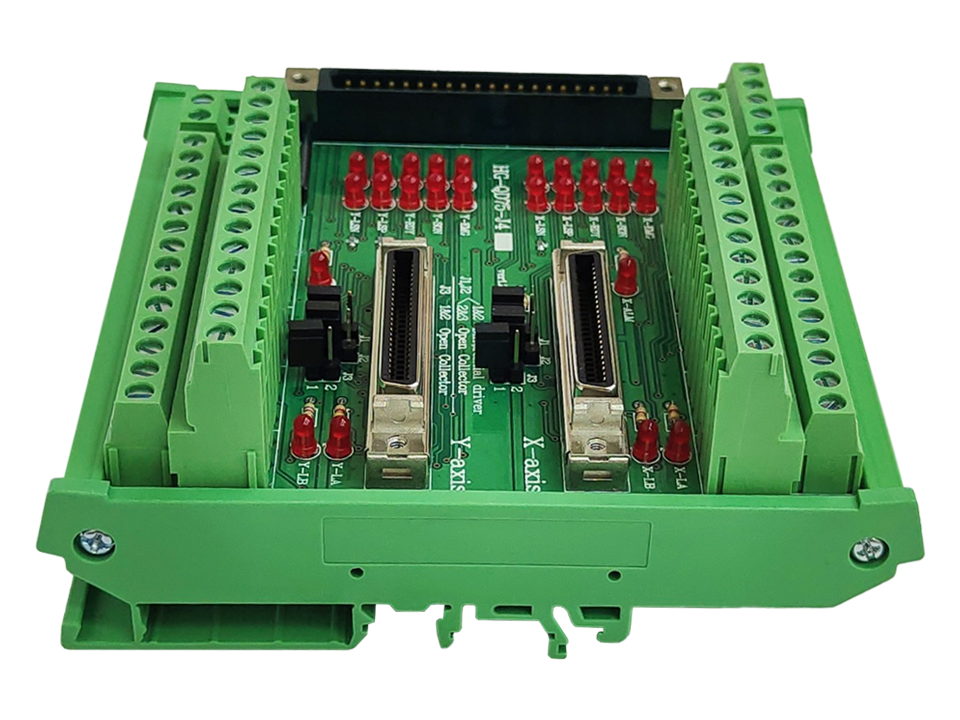

HG-QD75-J4
2軸 軸控卡轉接板
三菱Q系列定位模組QD75P/QD75D 對 MR-J3, J4, JE 伺服驅動器
模組端子：歐式端子台
模組尺寸：122mm(長) × 112mm(寬)
| ◆ | 適用於三菱Q系列定位模組QD75P/QD75D與MR-J4-A、MR-J3-A、MR-JE-A伺服驅動器連接。 |
| ◆ | 本公司另售可連接線材(對絞隔離線)FF40-口TB-S、FF40-口TB-W、SS50-口TB-I。 |
| ◆ | 模組提供NPN/PNP二種工作模式，指定模式時出廠前需設定完成，不提供客戶自行修正。 |
| ◆ | 每組信號皆有LED顯示，方便監視及檢修。 |
產品說明
| 1. | 模組適用於三菱Q系列定位模組QD75P、QD75D與三菱J系列伺服驅動器控制信號連結，達到雙軸伺服控制功能。 |

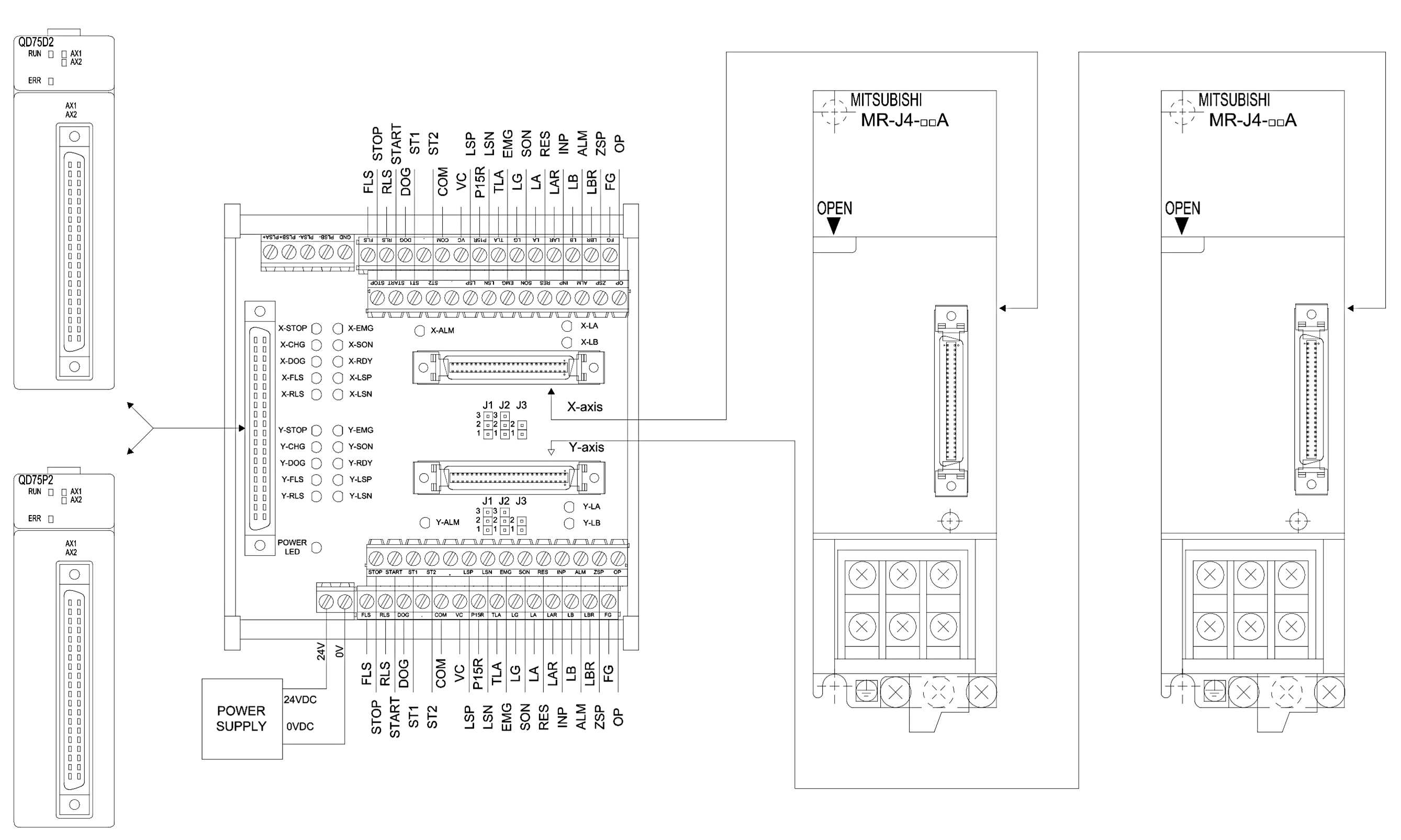

| 2. | 除了外部訊號(如EMG，FLS，RLS，DOG等) 從端子台接線外，QD75 對應J系列伺服驅動器的接線(如Pluse信訊號)，都已在轉接板內連接，以達到省配線的目的。請將端子台P接24VDC，端子台N接0VDC。 |

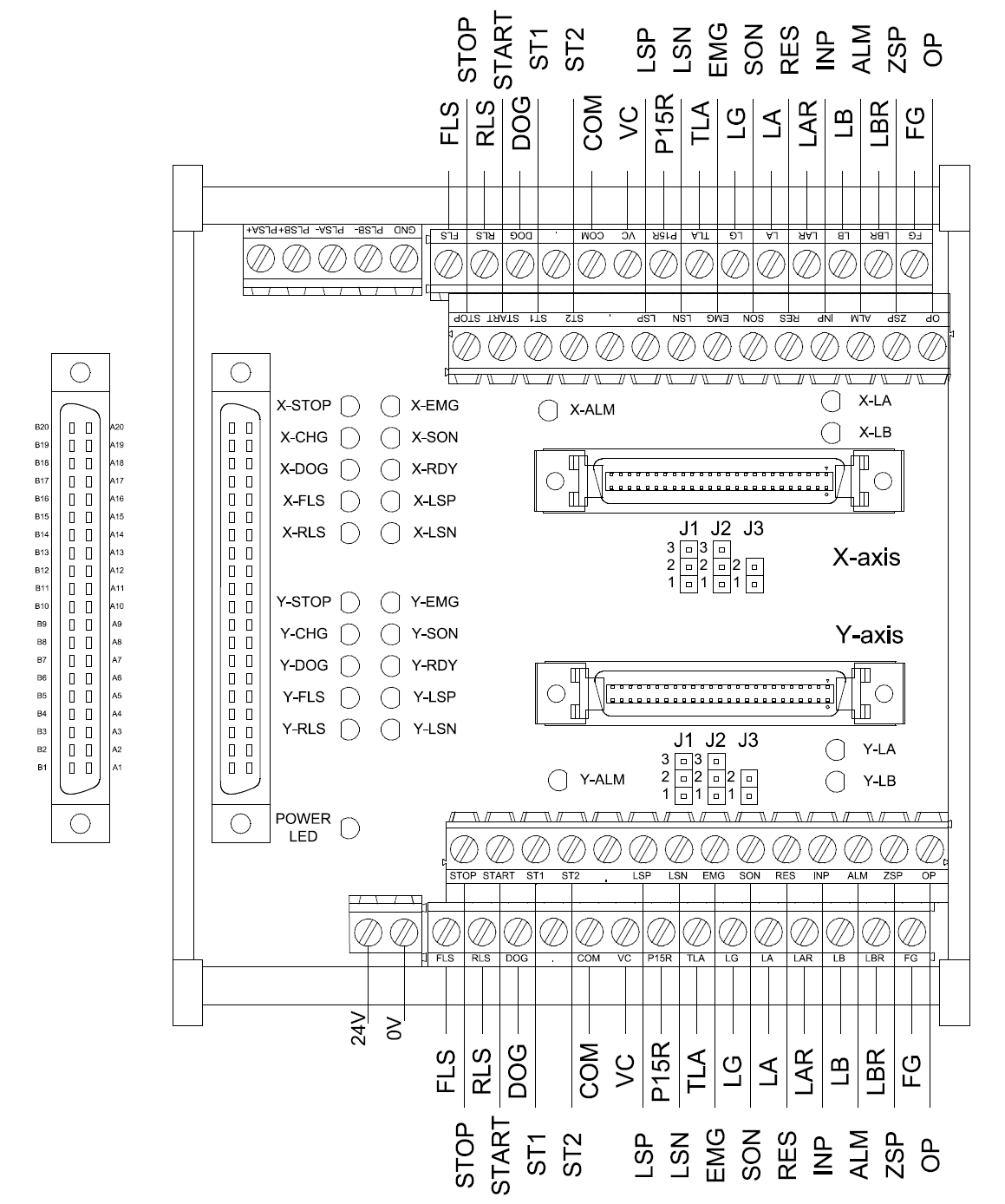

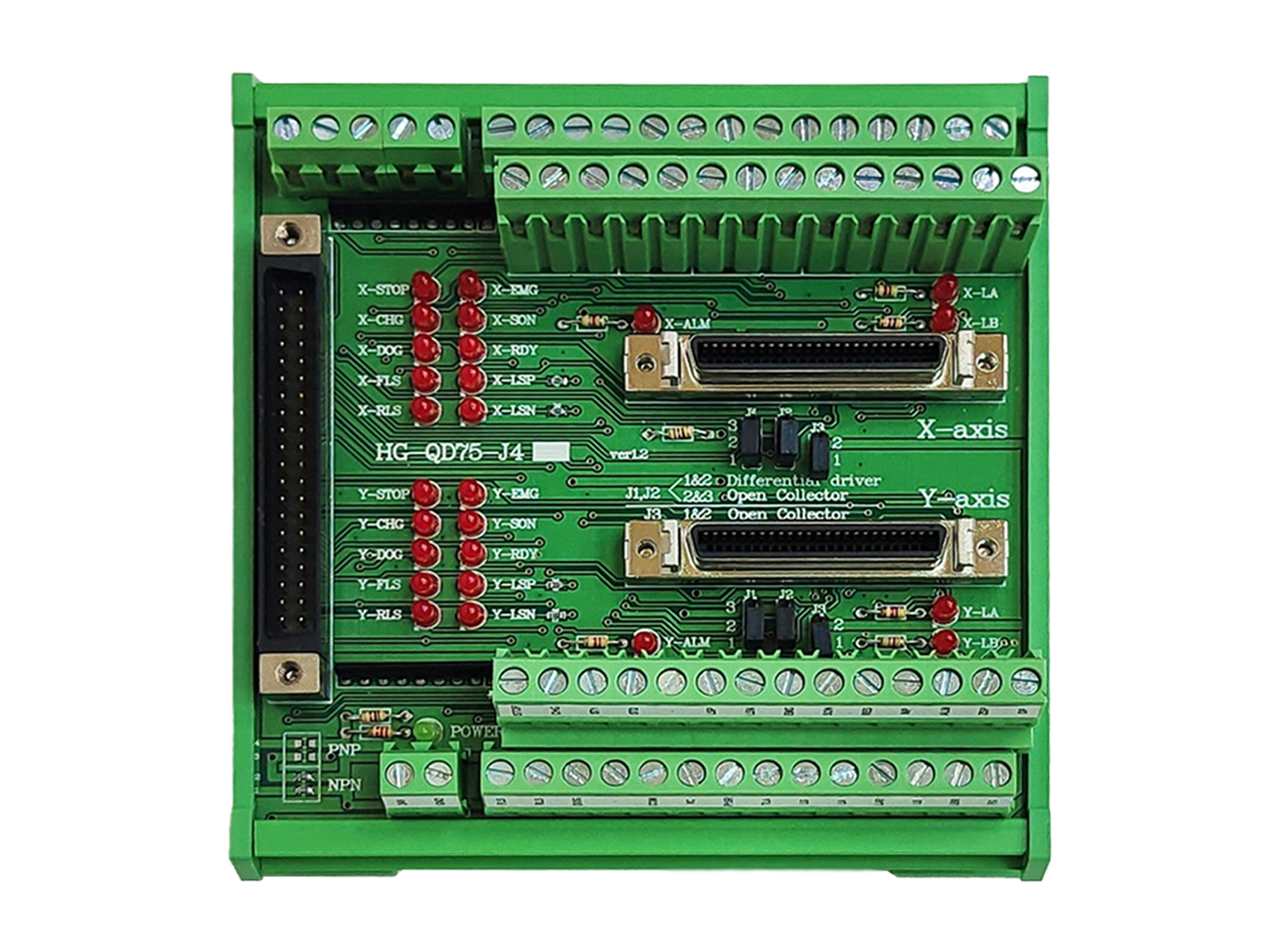

| 3. | 依定位模組功能切換差動或開集極Pluse輸出模式，端子台腳位編號名稱與SCSI接頭外部訊號腳位名稱一致。(切換方法如配置圖所示及模組上提供說明) |
| 4. | FUJI 接頭 腳位定義如下方 配置圖 所示。 |
| 5. | FG 端子為接地屏蔽信號。 |
