HG-16MT
MODBUS RTU 遠端I/O模組 8 IN/8 OUT
電晶體輸出 (含RS-485通訊)

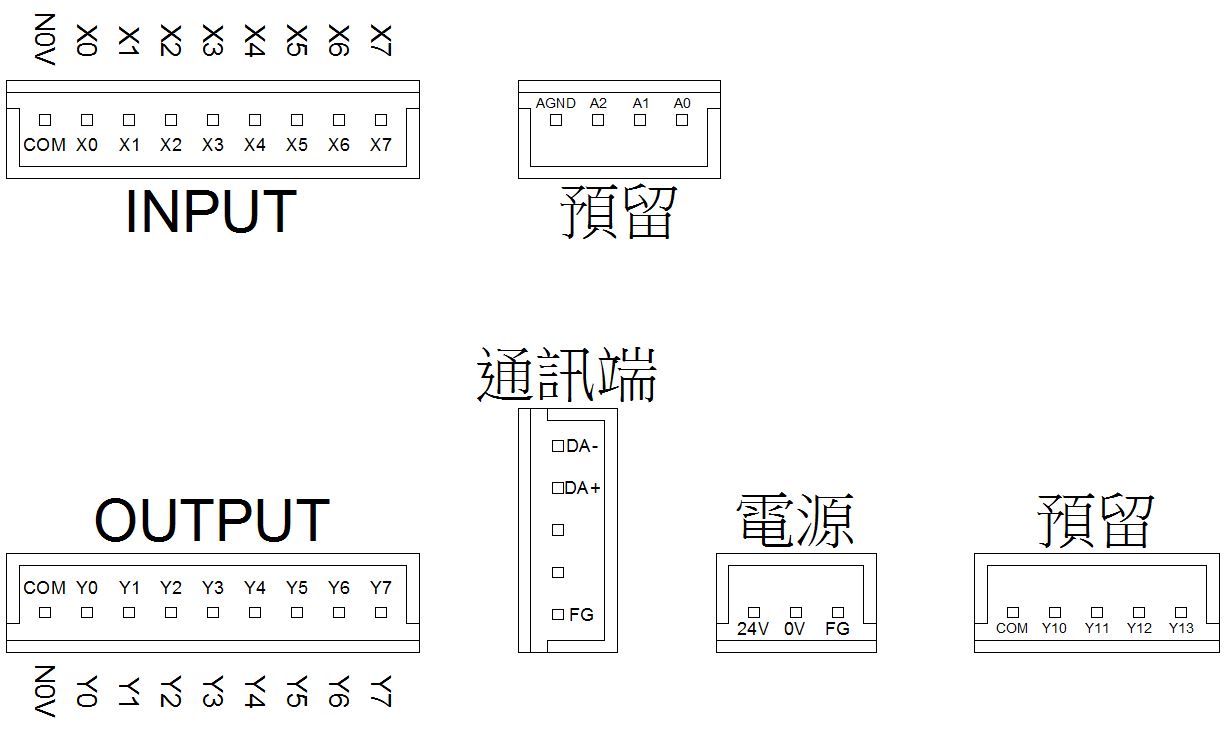

模組端子：歐式端子台

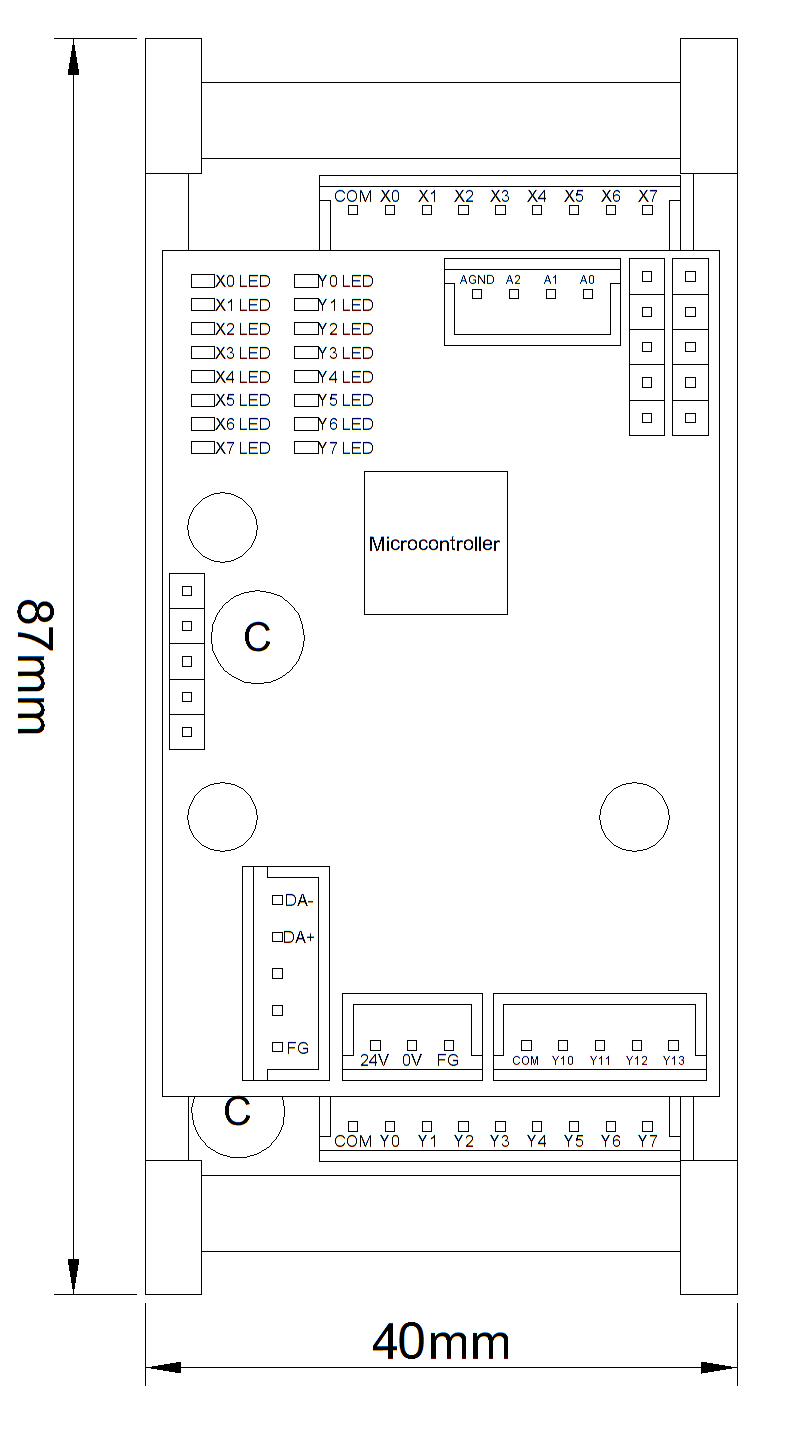

模組尺寸：87mm(長) × 40mm(寬)
通訊模式：Modbus RTU
| ◆ | 8IN/8OUT簡易輸入輸出邏輯控制模組，提供客戶自行利用PLC單品語言編寫燒錄程式使用。 |
| ◆ | 輸入訊號提供PNP、NPN兩種模式選擇，出廠前須設定完成PNP或NPN(不提供客戶自行切換)。 |
| ◆ | 無擴充功能，輸出訊號為電晶體輸出。 |
| ◆ | 內含RS485通訊介面，可連結人機介面使用。 |
| ◆ | 適合高速I/O處理，PLC前端高速處理。 |
| ◆ | 實際連線影片(範例)：https://youtu.be/MX63tzavCE |
產品說明
| 1. | 額定電壓 24VDC (+20%~-20%)，額定電流0.2A。 |
| 2. | 請將V+ 接點連接24VDC，GND接點連接0VDC。 |
| 3. | 本模組版本4 ( VA 4.0 ) ，為Modbus通訊協定格式參考附件( VA 4.0 )之使用說明。 |
共通規格
|

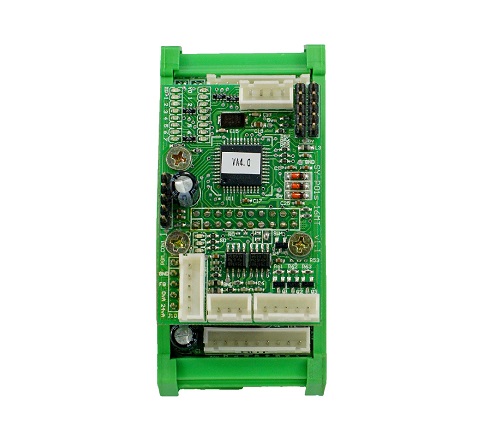

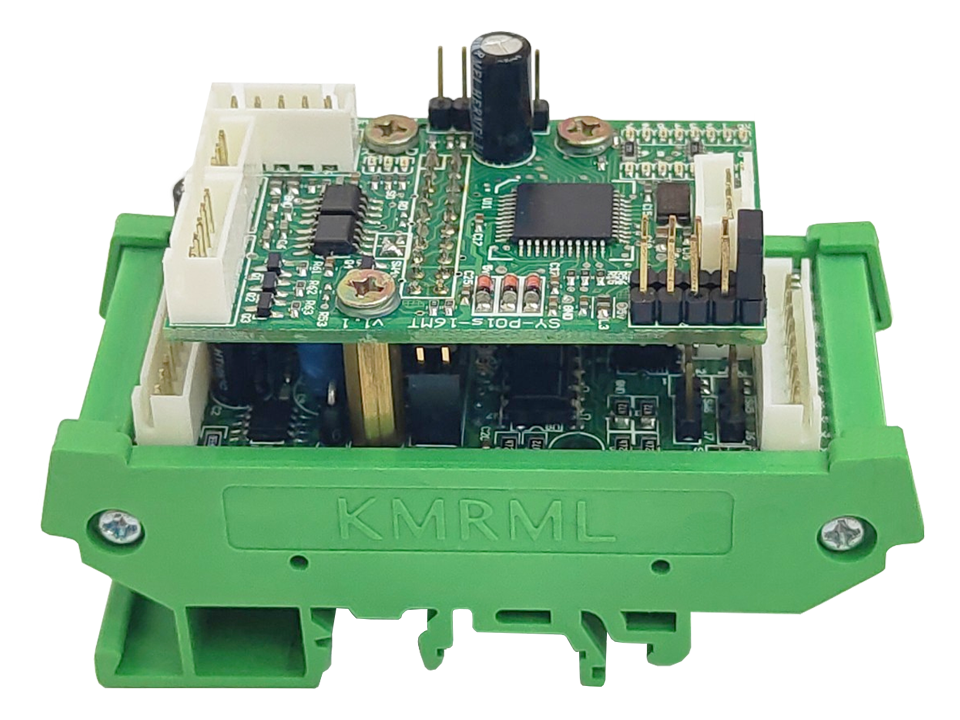

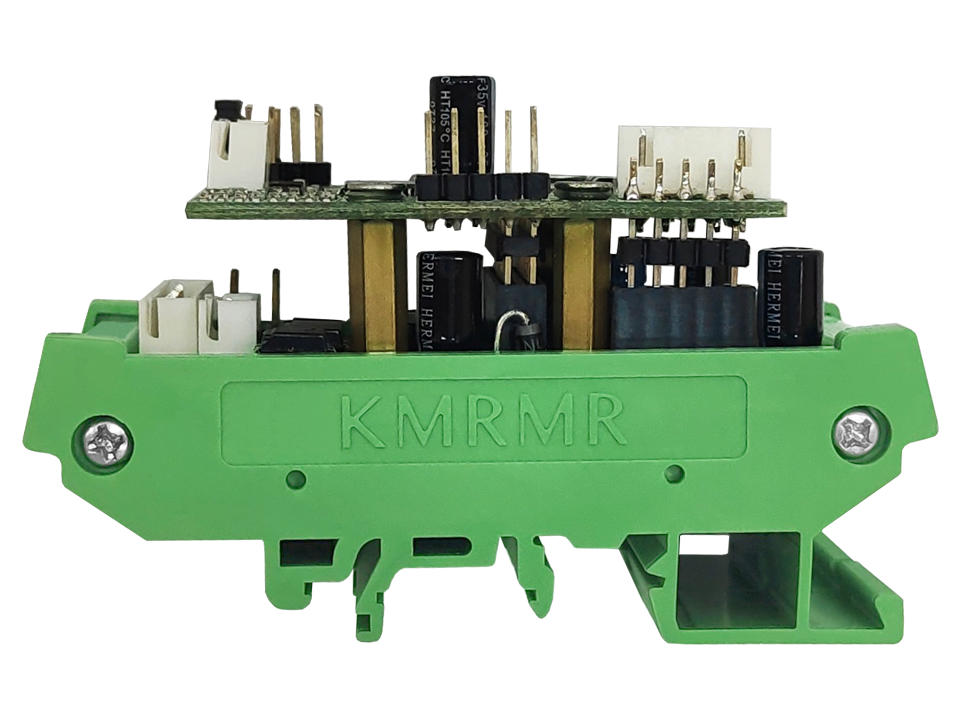

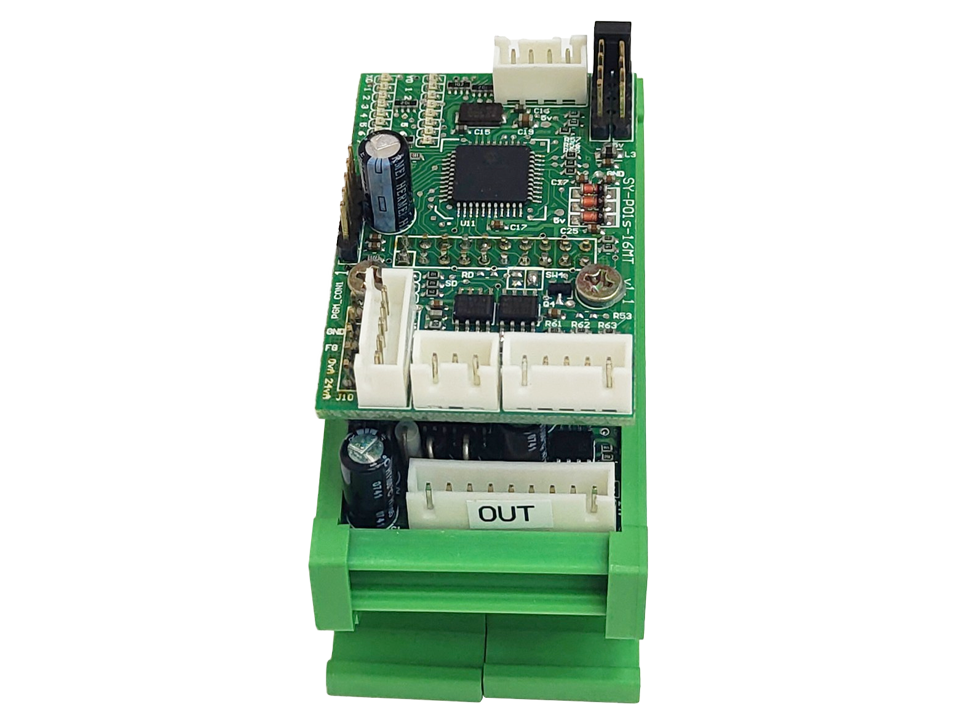

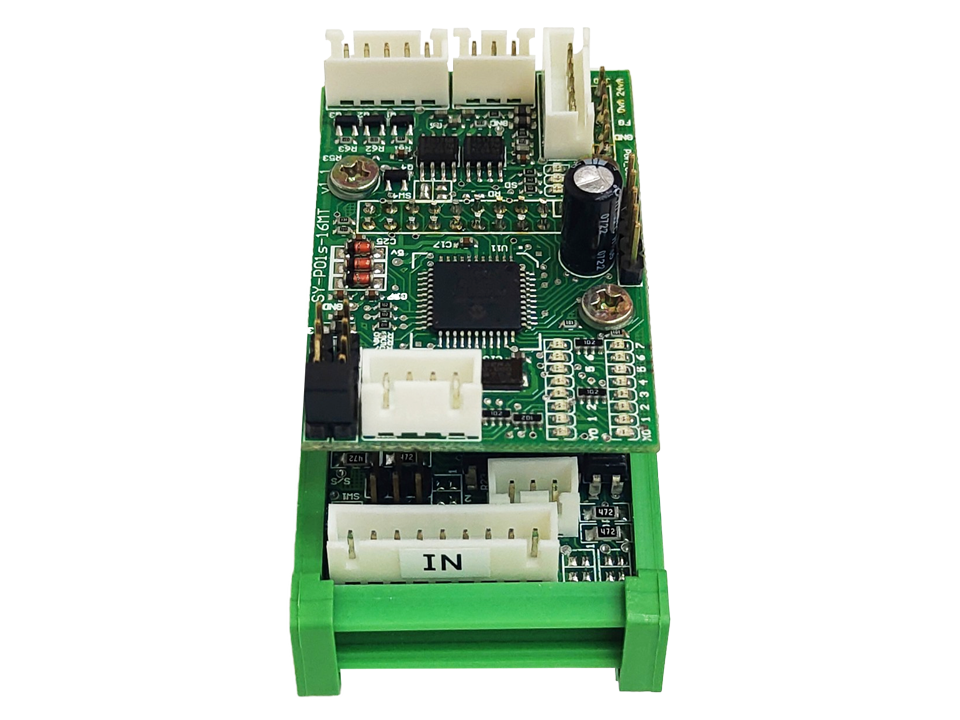

產品の各種角度▼▼▼   |
  |
|
|
|
|
| 項 目 | 規 格 | |
| 輸入電源 | 額定連續操作條件 | 電壓：電壓:24VDC ±/-20％ |
| 電流：0.2A | ||
| 逆向加壓保護 | ||
| INPUT | 額定連續操作條件 | NPN mode：0VDC,-8mA |
| PNP mode：24VDC,8mA | ||
| OUTPUT | 額定連續操作條件 | Transistor mode：30VDC,0.2A |
| 差動輸入訊號規格 | Baud rate：19200 bps | |
| 電氣規格：TIA/EIA485 | ||
| 通訊協定：Modbus RTU | ||
| 使用環境條件 | 溫度：0~65℃ | |
| 濕度：<80％ | ||
| 大氣壓力：1kg/c㎡ +/-10％ | ||
| 振動：x / y / z軸 +/- 0.2kg | ||
| 組裝方式 | 不提供熱插拔功能 | |
| 不提供客戶自行組裝功能 | ||
| 程式下載 | 提供客製化程式下載服務 | |
