FX3S

高性價比

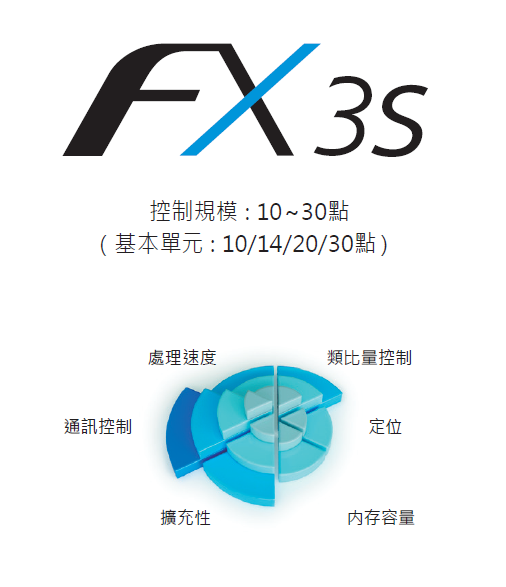

	FX3S是一款在基礎機型FX1S 的基本性能之上增加了擴充性的新機型。
	適用於需要類比量及Ethernet、MODBUS 功能的小規模設備等各種領域。
		◆	基本單元：10/14/20/30點。
		◆	適合於小規模控制的基礎機型。
		◆	機身小巧但是性能強大，同時具備類比量及通訊功能等的+α擴充性。
		◆	可連接類比、乙太網路(Ethernet)或Modbus/RTU。
		◆	控制規模：24～128點
			－	擴充機能的強化。
			－	可連接乙太網路連接用特殊轉換器。
			－	可連接串列(支援MODBUS協定)通訊用特殊轉換器。

產品型號

產品詢價

型號	規格	備註
FX3S-10MR/ES	10點繼電器輸出（6IN / 4OUT）

共通規格

產品型號

連結：AC電源、 DC電源。

◎FX3S系列 AC電源　　SINK(漏型)＝NPN低電位輸出、SOURCE(源型)＝PNP高電位輸出

型號	輸出入點數		合計點數	輸入型式	輸出型式	備註
型號	輸入	輸出	合計點數	輸入型式	輸出型式	備註
FX3S-10MR/ES	6	4	10	DC24V (Sink/ Source)	繼電器輸出	※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
FX3S-14MR/ES	8	6	14	DC24V (Sink/ Source)
FX3S-20MR/ES	12	8	20	DC24V (Sink/ Source)
FX3S-30MR/ES	16	14	30	DC24V (Sink/ Source)
FX3S-10MT/ES	6	4	10	DC24V (Sink/ Source)	電晶體(SINK)
FX3S-14MT/ES	8	6	14	DC24V (Sink/ Source)
FX3S-20MT/ES	12	8	20	DC24V (Sink/ Source)
FX3S-30MT/ES	16	14	30	DC24V (Sink/ Source)
FX3S-10MT/ESS	6	4	10	DC24V (Sink/ Source)	電晶體(Source)
FX3S-14MT/ESS	8	6	14	DC24V (Sink/ Source)
FX3S-20MT/ESS	12	8	20	DC24V (Sink/ Source)
FX3S-30MT/ESS	16	14	30	DC24V (Sink/ Source)

◎FX3S系列 AC電源内置類比量型　　SINK(漏型)＝NPN低電位輸出、SOURCE(源型)＝PNP高電位輸出

型號	輸出入點數		類比量輸入	輸入型式	輸出型式	備註
型號	輸入	輸出	類比量輸入	輸入型式	輸出型式	備註
FX3S-30MR/ES-2AD	16	14	2	DC24V (Sink/ Source)	繼電器輸出	※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
FX3S-30MT/ES-2AD	16	14	2	DC24V (Sink/ Source)	電晶體(Sink)
FX3S-30MT/ESS-2AD	16	14	2	DC24V (Sink/ Source)	電晶體(Source)

◎FX3S系列 DC電源　　SINK(漏型)＝NPN低電位輸出、SOURCE(源型)＝PNP高電位輸出

型號	輸出入點數		合計點數	輸入型式	輸出型式	備註
型號	輸入	輸出	合計點數	輸入型式	輸出型式	備註
FX3S-10MR/DS	6	4	10	DC24V (Sink/ Source)	繼電器輸出	※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
FX3S-10MT/DS	6	4			電晶體(Sink)
FX3S-10MT/DSS	6	4			電晶體(Source)
FX3S-14MR/DS	8	6	14	DC24V (Sink/ Source)	繼電器輸出
FX3S-14MT/DS	8	6			電晶體(Sink)
FX3S-14MT/DSS	8	6			電晶體(Source)
FX3S-20MR/DS	12	8	20	DC24V (Sink/ Source)	繼電器輸出
FX3S-20MT/DS	12	8			電晶體(Sink)
FX3S-20MT/DSS	12	8			電晶體(Source)
FX3S-30MR/DS	16	14	30	DC24V (Sink/ Source)	繼電器輸出
FX3S-30MT/DS	16	14			電晶體(Sink)
FX3S-30MT/DSS	16	14			電晶體(Source)

　在擁有與FX1S的互換性之外，同時搭載FX3系列的機能。

項目	規格
高速運算處理	基本指令0.21μs,是原有的3倍速度。
程式容量的增加	程式最多4,000步序內建檔案暫存器2,000步序, 註解最多12,000步序容量的專用區域內藏上述合計最多16,000步序的EEPROM。
指令的增加	支援三菱變頻器通訊指令。支援浮點小數點運算指令。應用指令116種(相對於FX1S增加31種指令)。
通訊機能的強化	內建USB(MINI B)及RS-422通訊埠。串列通訊埠可達115.2kbps,USB埠為12Mbps的通訊速度。
類比擴充性的強化	可連接類比機能擴充板。可連接類比信號特殊轉換器。可連接溫度檢出器用特殊轉換器。
支援世界各種規格	全機種支援EC指令及UL規格。支援韓國電信法規。可選擇Sink / Source輸入。

規格概要

項目		規格
電源輸出入	額定電源	AC電源：AC100～240V　50/60Hz DC電源：DC24V
	消耗電量 *1	AC電源型：19W（10M，14M），20W（20M），21W（30M） DC電源型：6W（10M），6. 5W（14M），7W（20M），8. 5W（30M）
	衝擊電流	AC電源型：最大15A　5ms以下/AC100V，最大28A　5ms以下/AC200V DC電源型：最大20A　1ms以下/DC24V
	24V供給電源	AC電源型：DC24V　400mA
	輸入規格	DC24V，5mA/7mA（無電壓觸點或漏型輸入為NPN、源型輸入為PNP開路集電極晶體管）
	輸出規格	繼電器輸出型：2A/1點，8A/4點COM AC250V（取得CE、UL/cUL 認證時為240V），DC30V以下晶體管輸出型：0.5A/1點，0.8A/4點COM，DC5～30V
内置通訊介面		RS-422, USB Mini-B 各1ch

*1：這是基本單元上可連接的擴充結構最大時的值（AC 電源型全部使用DC24V供給電源）。另外還包括輸入電流部分（每點為7mA、或5mA）。

性能規格

元件點數

項目	最多點數
輔助繼電器	一般用：1,408點（M0～M383）（M512～M1535） EEPROM 保持用：（M384～M511）合計1,536點
特殊輔助繼電器	512點（M8000～M8511）
狀態	EEPROM 保持用128點（S0～S127）一般用128點（S128～S255）合計256點
計時器	100ms計時器：69點（T0～T62）（T132～T137） 10ms/100ms切換：31點（T32～T62） 1ms計時器：69點（T63～T131）合計169點
内置類比量電位器	2點
計數器	一般用：51點（C0～C15）（C200～C234） EEPROM 保持用：16點（C16～C31）合計67點（1位/32位）
高速計數器	1相：16點（C235～C250） 2相：5點（C251～C255）合計21點
高速計數器處理速度	1相（最大6點）：60kHz×2點　10kHz×4點 2相（最大2點）：30kHz×1點　5kHz×1點
實時時鐘	年、月、日、小時、分、秒、星期
數據暫存器	一般用：2,872點（D0～D127）（ D256～D2999） EEPROM 保持用：128點（D128～D255）合計3,000點
擴充暫存器	—
擴充文件暫存器	—
變址暫存器	16點
特殊數據暫存器	512點（D8000～D8511）
指針	256點
嵌套	8點
輸入中斷	6點
常數	1位：10進制(K)-32,768～+32,767 16進制(H) 0～FFFF 32位：10進制(K)-2,147,483,648～+2,147,483,647 16進制(H) 0～FFFF FFFF
