士林電機 > PLC可程式控制器 > AX1S

檔案下載

AX1S

1.	小型化：CPU 、電源、入出力一體，可選配顯示器及機能擴充埠(通信/類比)。
2.	安心的記憶體搭載：2k step EEPROM memory內藏，可選配最大8k記憶卡(不需電池)。
3.	Series高速演算：基本命令 0.55~0.7us/命令、應用命令 3.7~數100us/命令。
4.	控制規模：10~30點【基本模組：10/14/20/30點】。

產品型號

產品詢價

型號	規格	備註
AX1S-10MR-ES	10點繼電器輸出（6IN / 4OUT）

共通規格

產品型號

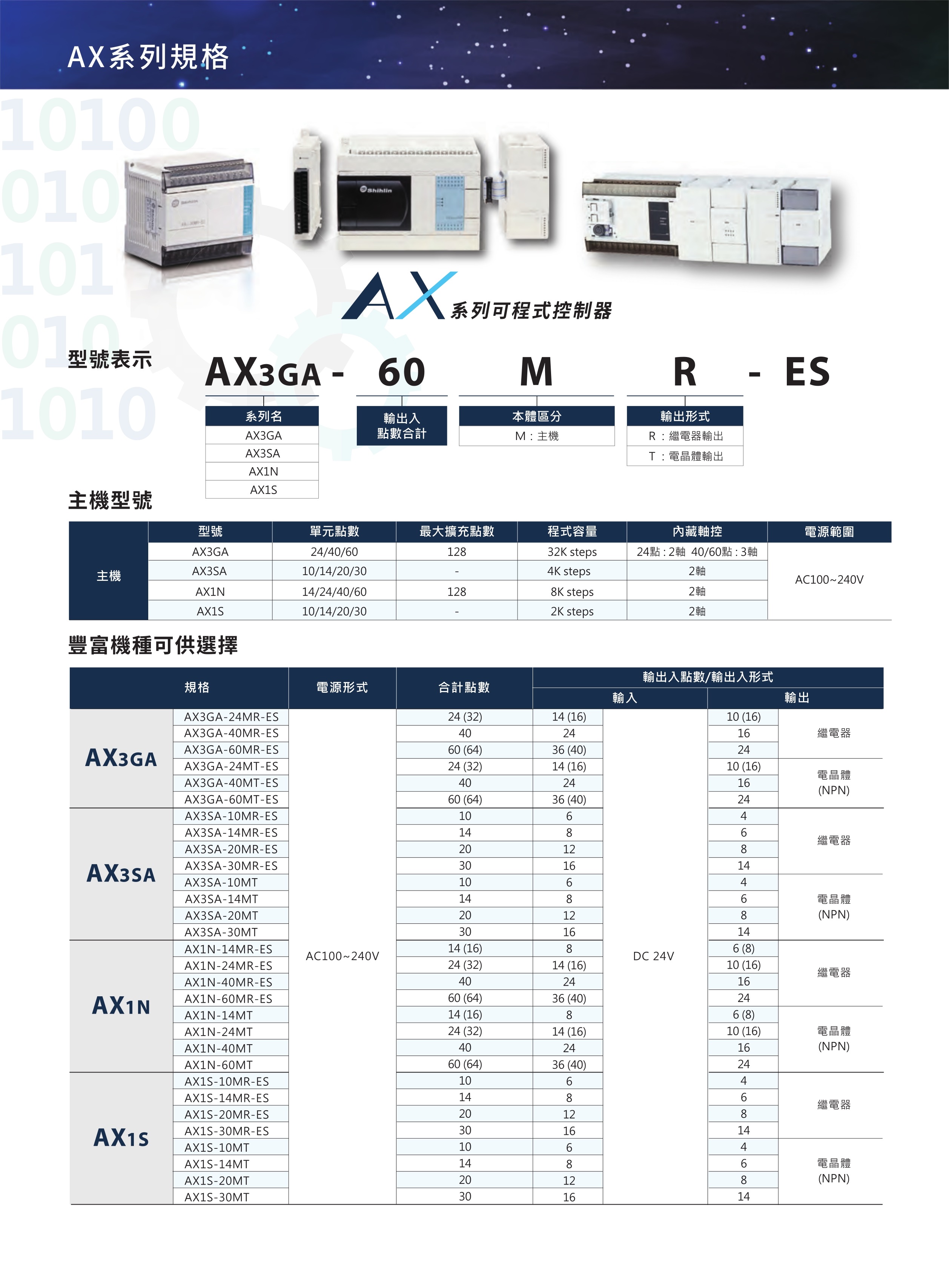

◎AX1S系列 AC電源　　SINK(漏型)＝NPN低電位輸出、SOURCE(源型)＝PNP高電位輸出

型號	輸出入點數		合計點數	輸入型式	輸出型式	備註
型號	輸入	輸出	合計點數	輸入型式	輸出型式	備註
AX1S-10MR-ES	6	4	10	DC24V	繼電器輸出	※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
AX1S-10MT	6	4	10		電晶體(Sink)
AX1S-14MR-ES	8	6	14		繼電器輸出
AX1S-14MT	8	6	14		電晶體(Sink)
AX1S-20MR-ES	12	8	20		繼電器輸出
AX1S-20MT	12	8	20		電晶體(Sink)
AX1S-30MR-ES	16	14	30		繼電器輸出
AX1S-30MT	16	14	30		電晶體(Sink)

性能規格

項目	規格
電源範圍	AC100~240V
主機單元點數	10/ 14/ 20/ 30
指令種類	基本指令：27種、應用指令：85種
處理速度	基本指令0.55~0.7μs /指令、應用指令3.7~數百μs /指令
內藏程式容量	2K Steps EEPROM(可寫入10000次)，另可選配8K Steps EEPROM(僅可使用2K)
指令功能	資料轉移比較/ 數學及邏輯運算/ 資料旋轉移位/ 高度處理..等
輔助繼電器	一般512點、特殊256點
狀態繼電器	128點
計時器	100ms：63點、10ms：M8028 ON時T32-T62變為10ms計時器、1ms：1點、類比：2點
計數器	16bit：32點、高速計數器：2點
資料暫存器	一般暫存器：256點/ 特殊暫存器256點/ 檔案暫存器1500點/ 索引暫存器16點
指標	P：64點、巢狀netting最大可達8層
