HG-20TBC-L 帶燈信號轉接板特性介紹及使用注意事項
| 1. | 信號轉接板上的LED指示燈，觀測並指示每一條信號線的狀態，引用5~8mA電流而不影響線路的動作狀態，也不影響線路的正常操作。 | ||

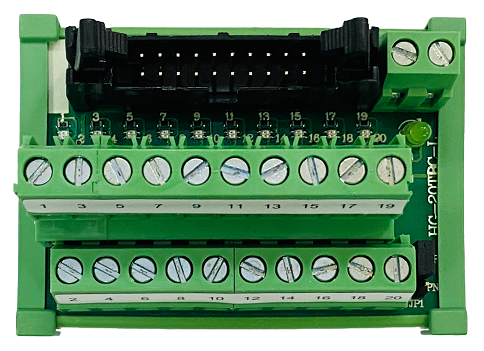

| 2. | LED指示燈需另外提供一共用電源入力，使LED能依信號線的狀態正常指示。 |  示意圖〔HG-20TBC-L〕 |
|
| 3. | 本迴路設計申請通過台灣及大陸專利，有效輔助控制系統，可直覺性檢測線路的動作狀態。 | ||
| 4. | 應用場合: | ||
| a. | 大型生產線線路過長，機台裝機IO測試時，用電腦或人機監測困難，浪費人力時間成本。 | ||
| b. | 輔助切換顯示型IO卡的動作監測。 | ||
| c. | 高靈敏光學感測器調校或對位時常有臨界值作動不正常情況發生，PLC輸入LED監測無法正確指示，本模組專利設計可用人眼視覺暫留現象，看出信號線的高頻及瞬間動作，方便修正感測器誤動作。 | ||
