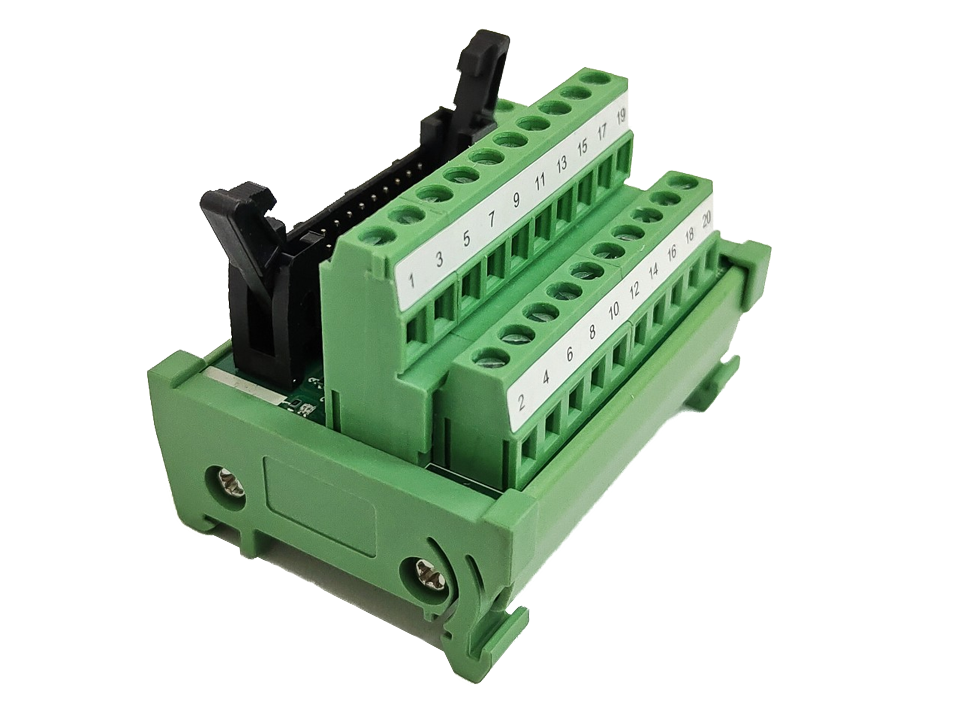

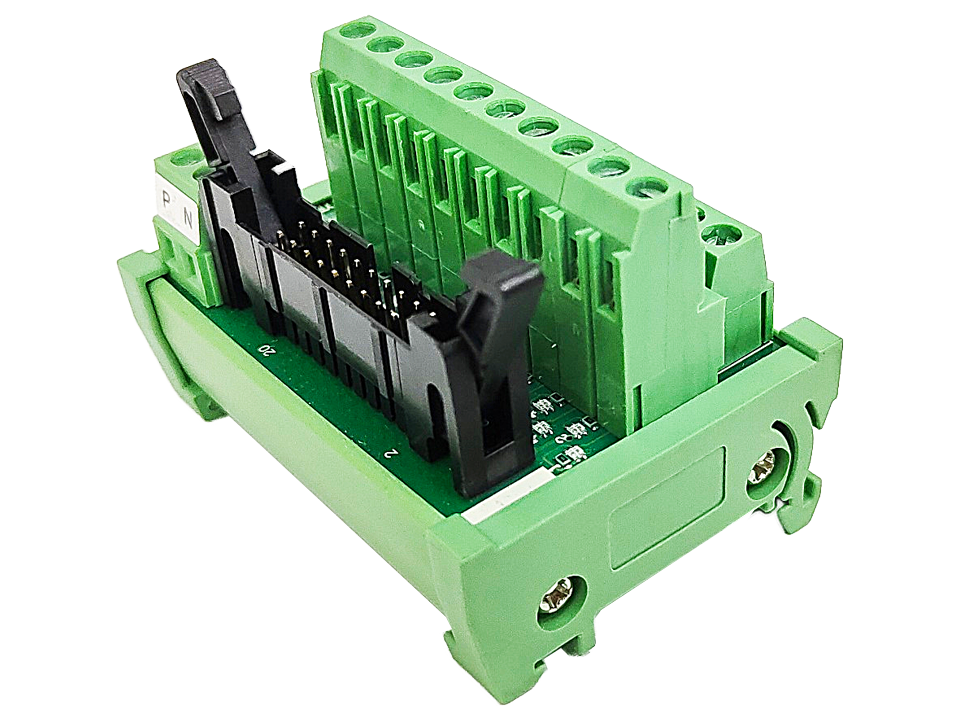

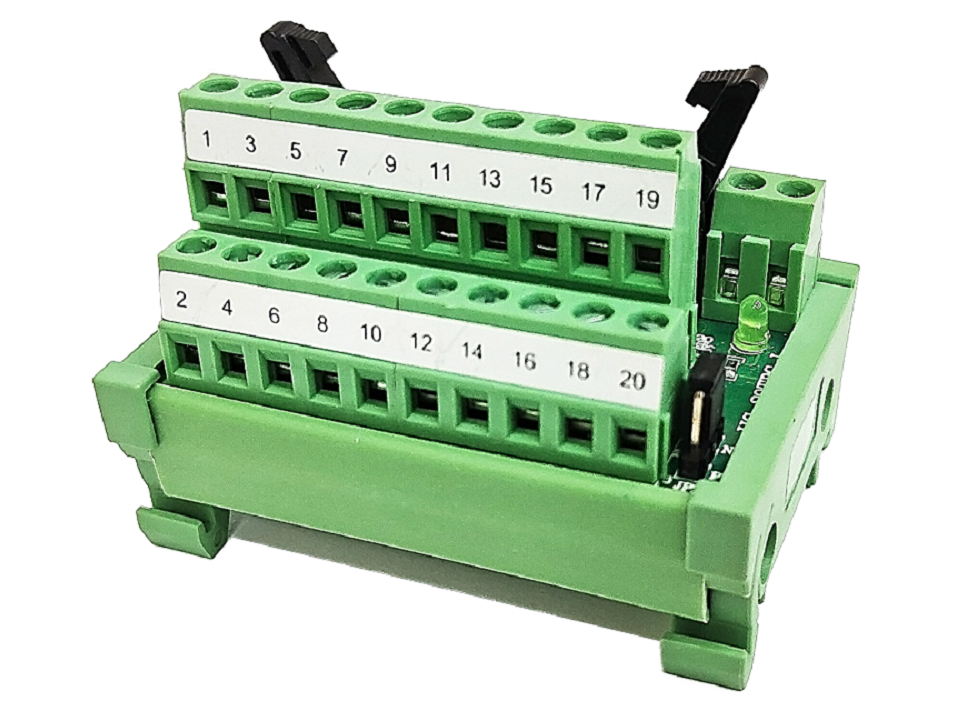

HG-20TBC-L

20PIN 牛角接頭訊號轉接板 ※中華民國專利號碼：M323148

模組端子：歐式端子台附LED指示燈
模組尺寸：49mm(長) × 67mm(寬)

◆	各類PLC與三菱週邊通用模組 (FX2NC、FX3UC、FX3GC、FX2N-10PG、FX2N-10GM、FX2N-20GM)。
◆	本公司另售連接線材 BB20-口TB-S、BN20(單頭)-口TB-S。(長度可接受客製)
◆	此模組為標準1對1轉接，應用於其它產品上時請注意牛角接頭腳位定義。

產品型號

產品詢價

型號	規格	備註
HG-20TBC-L	20PIN 牛角接頭訊號轉接板 (附LED指示燈)	歐式端子台

產品說明

1.	此訊號轉接板需要24VDC電源，以提供 LED燈指示。
2.	此訊號轉接板為 20 PIN 牛角接頭轉接 5mm 歐式端子台。

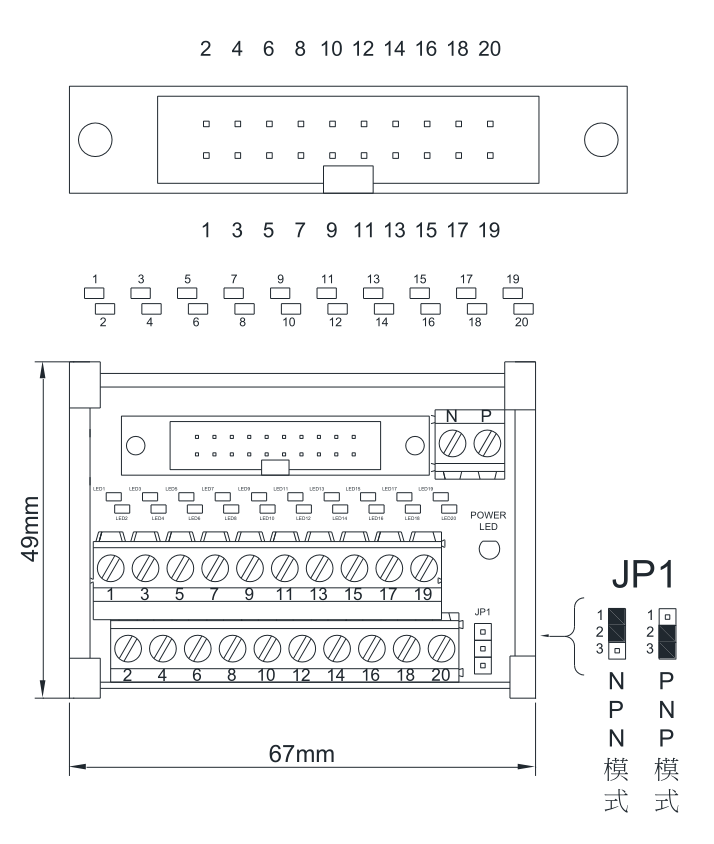

3.	牛角接頭腳位定義如下方配置圖所示。

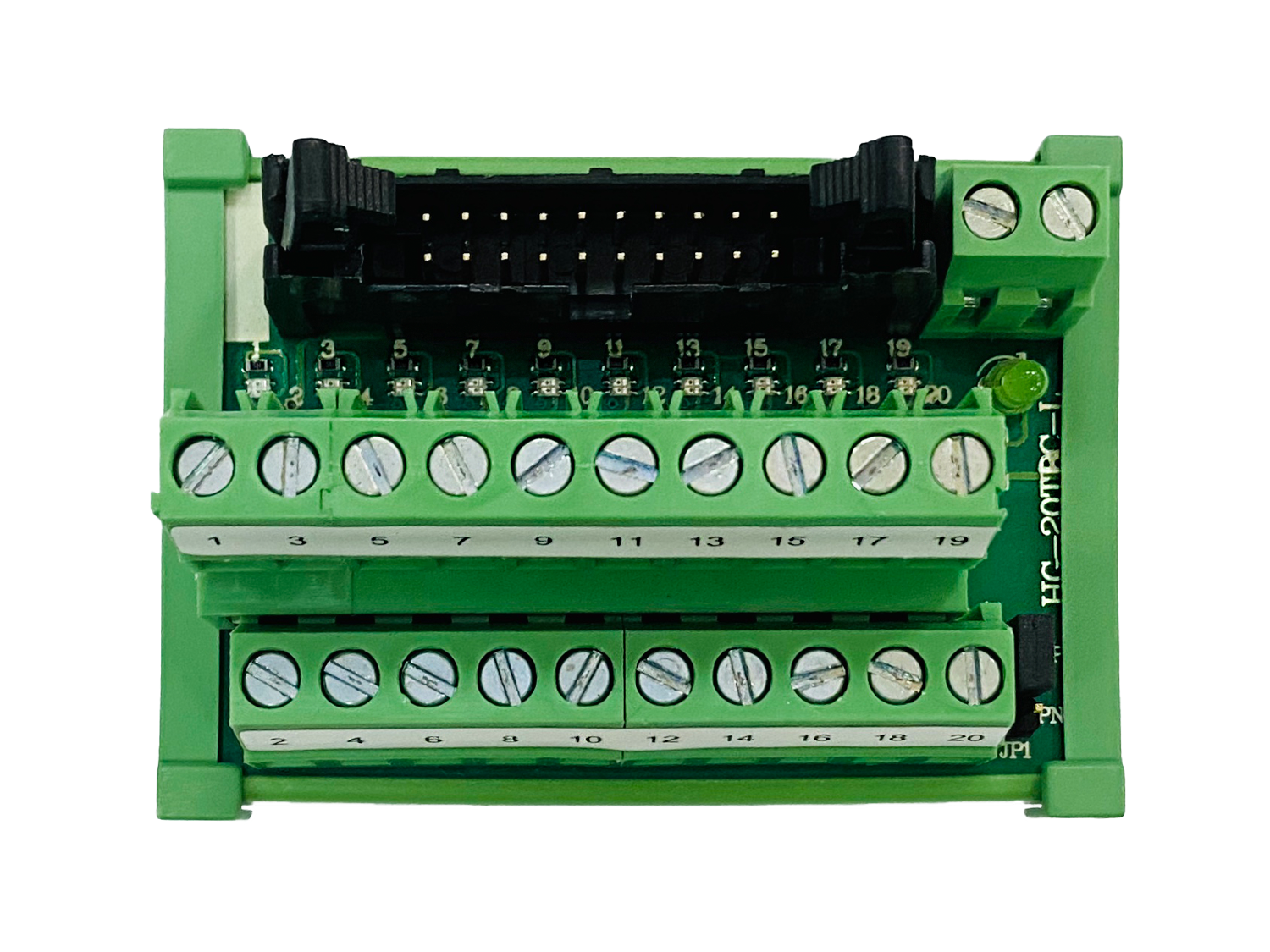

4.	PCB 上方之LED 燈用於狀態檢知，LED配置如配置圖所示，上方編號代表LED指示之端子台編號。 JP1 可切換NPN或PNP工作模式，1-2 PIN短路為NPN模式；2-3 PIN短路為PNP模式。
