HG-2LNT
差動訊號轉接板
5k Line Driver 轉NPN/PNP
模組端子：歐式端子台
模組尺寸：87mm(長) x 48mm(寬)
※中華民國專利號碼：M326666
※中國大陸專利號碼：ZL200820118588.0
| ◆ | 差動訊號的訊號輸入，輸出PNP、NPN共用訊號供控制器使用。 |
| ◆ | 轉換速率額定5KHZ（最大值到10KHZ）。 |
| ◆ | 體積小，裝配容易。 |
產品說明
|
共通規格
|

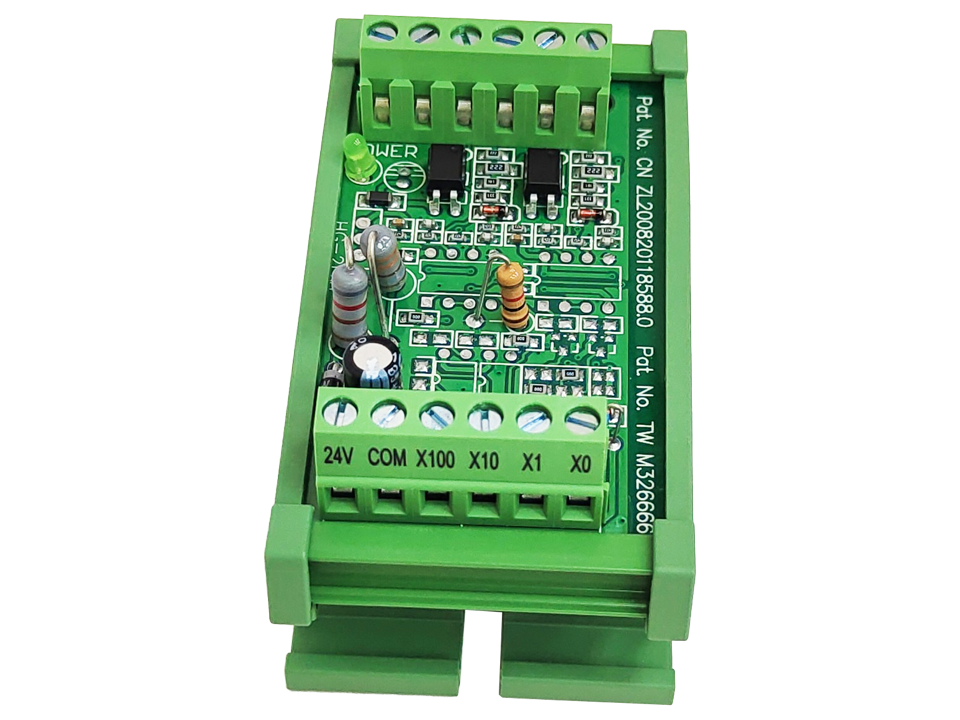

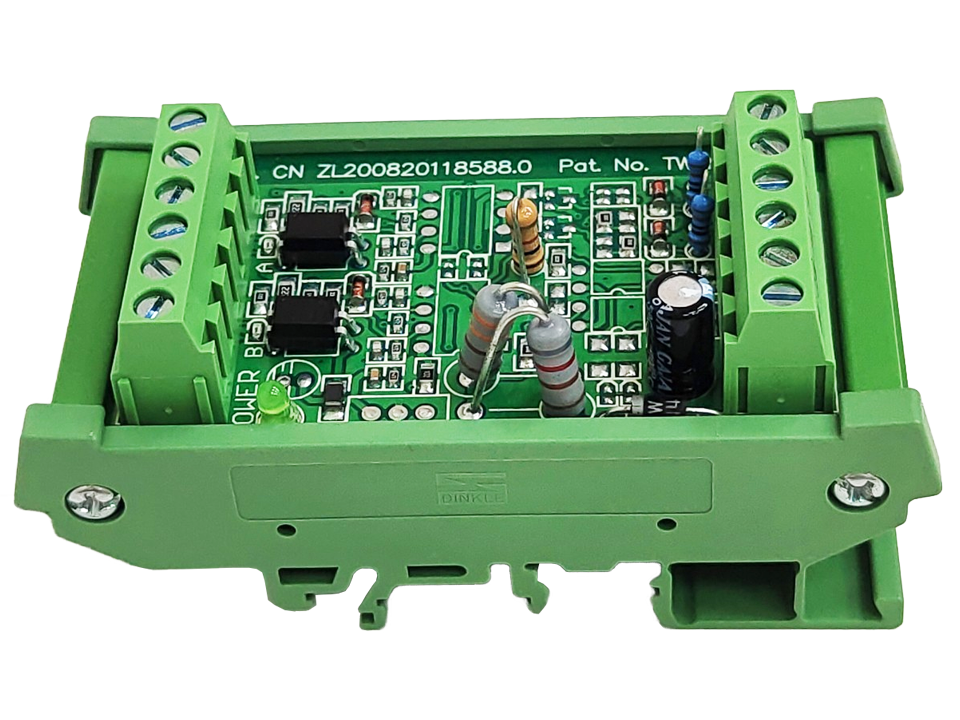

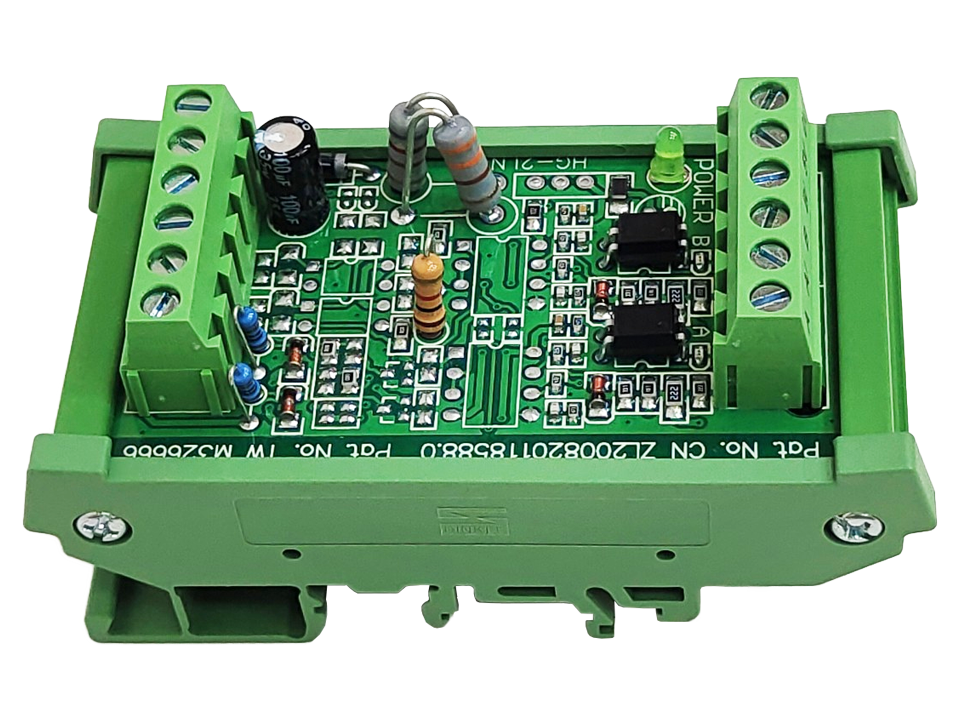

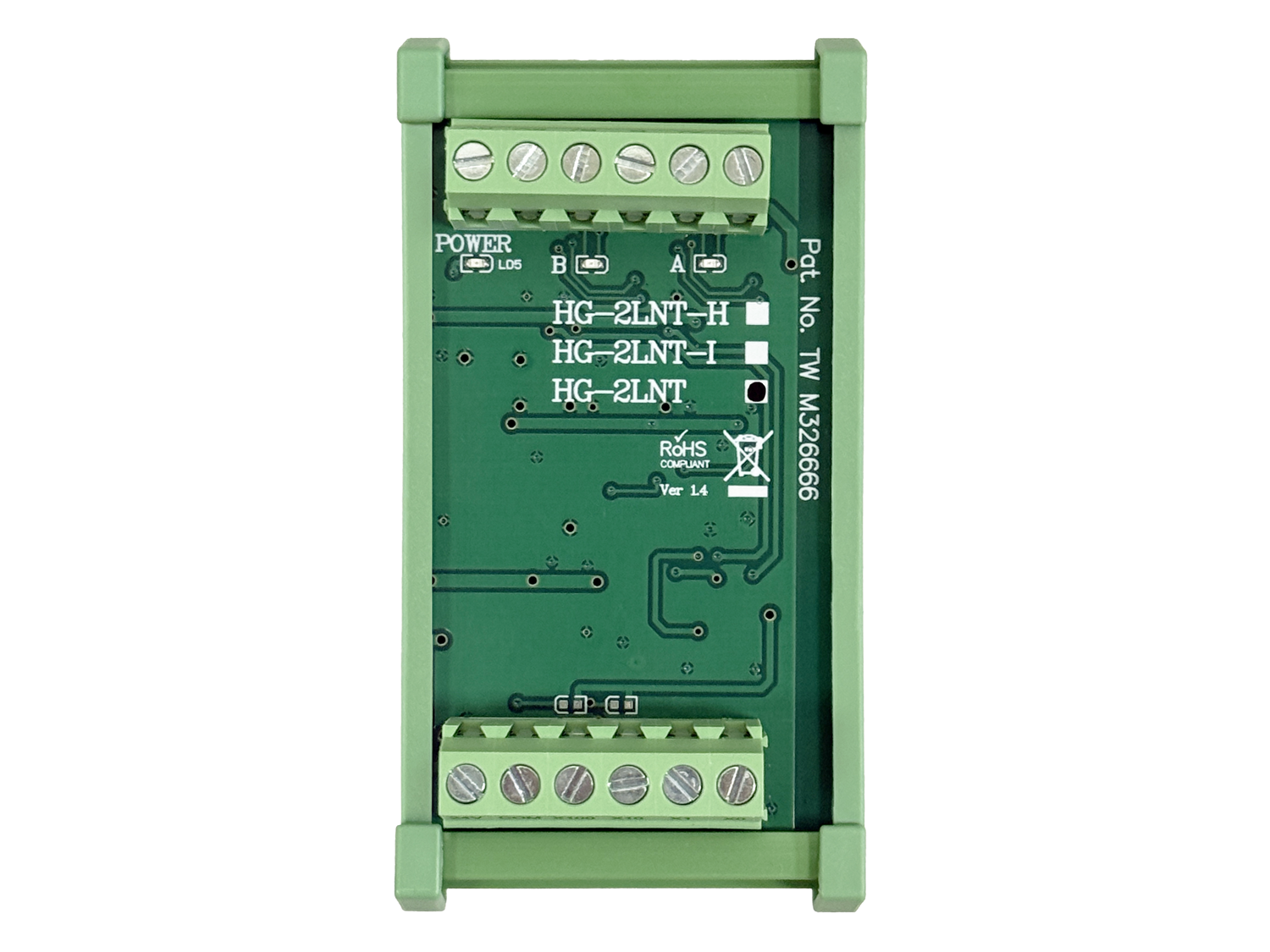

產品の各種角度▼▼▼   |
  |
|
|
|
|
| 項 目 | 規 格 | |
| 輸入電源 | 額定連續操作條件 | 電壓：24VDC ±/-20％ |
| 電流：0.2A | ||
| 逆向加壓保護 | ||
| InPut | 額定連續操作條件 CHA,CHB |
-5VDC,-30mA max |
| +5VDC,30mA max | ||
| OutPut | 額定連續操作條件 X0,X1 |
NPN mode：1~2.5VDC,2.5VDC max at -20mA |
| PNP mode：23.5~16VDC, 16VDC max at 8mA | ||
| 差動輸入訊號規格 | 溫度：0~65℃ | |
| 濕度：<80％ | ||
| 大氣壓力：1kg/c㎡ +/-10％ | ||
| 振動：x / y / z軸 +/- 0.2kg | ||
