HG-2LNT-I

差動訊號轉接板
100kHz NPN 轉 Line Driver

模組端子:歐式端子台
模組尺寸:87mm(長) x 48mm(寬)

◆  NPN開集極信號輸入,輸出 Line Driver (差動訊號)訊號至軸卡模組或高速計數器模組。
◆  轉換速率額定100KHZ(最大值到200KHz)。
◆  體積小,裝配容易。
產品詢價
產品說明
1.  PLC NPN開集極訊號輸入至(X10,X100),經過轉換後可由轉接板(A,A/,B,B/)輸出。
2.  接線方式如電路圖所示,模組電源需由POWER SUPPLY供應24VDC。
3.  每組輸入皆有LED顯示狀態。
4.  5V可提供外部編碼器或5V負載輸出使用,額定電流0.3A。
共通規格

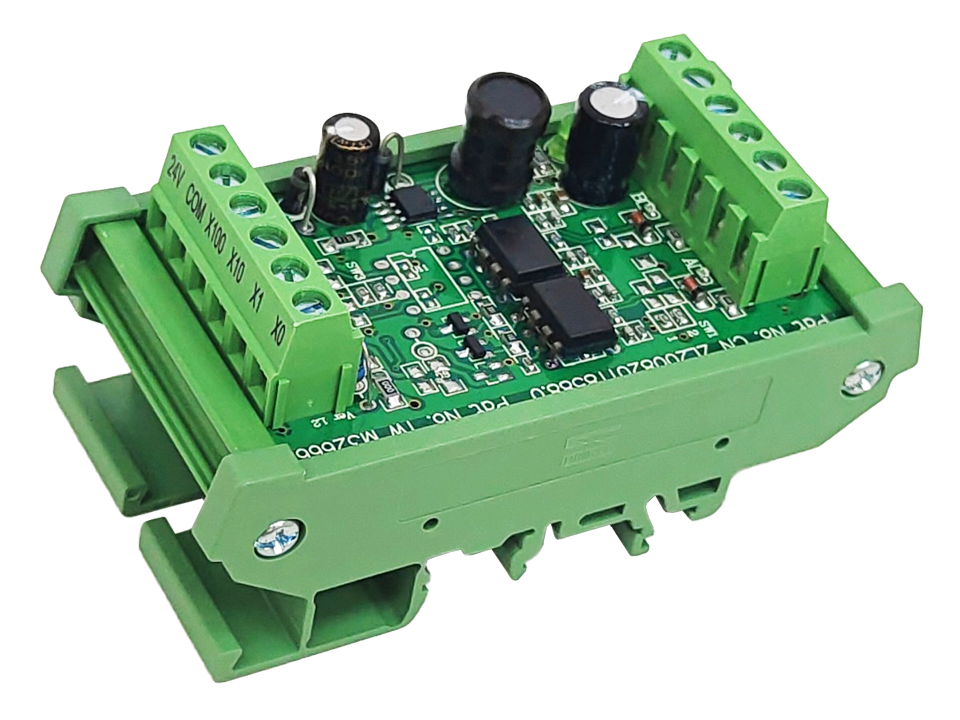

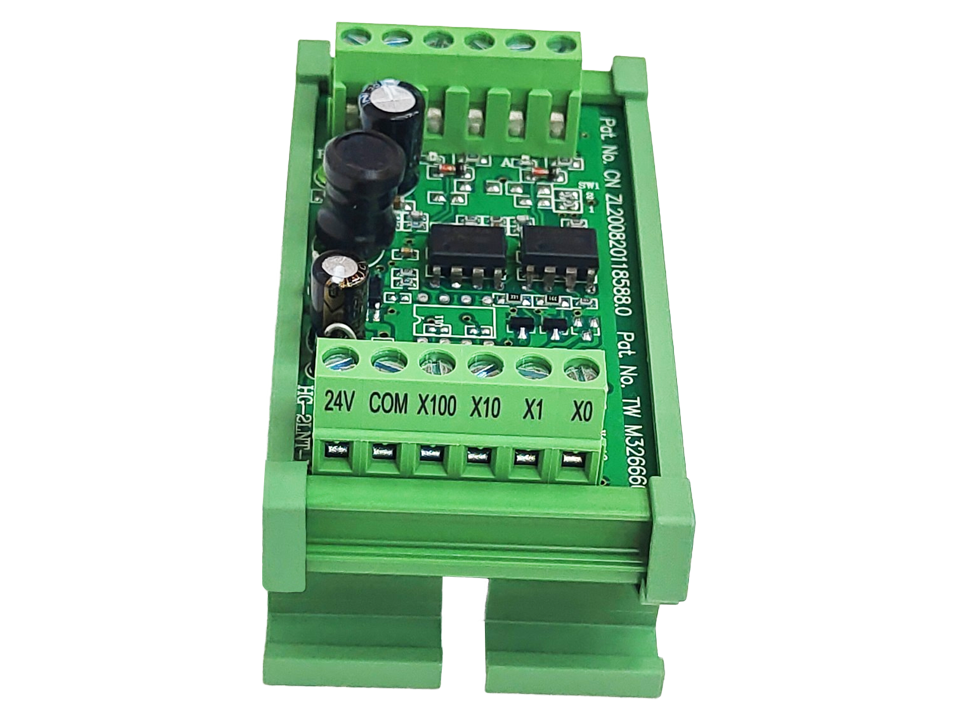

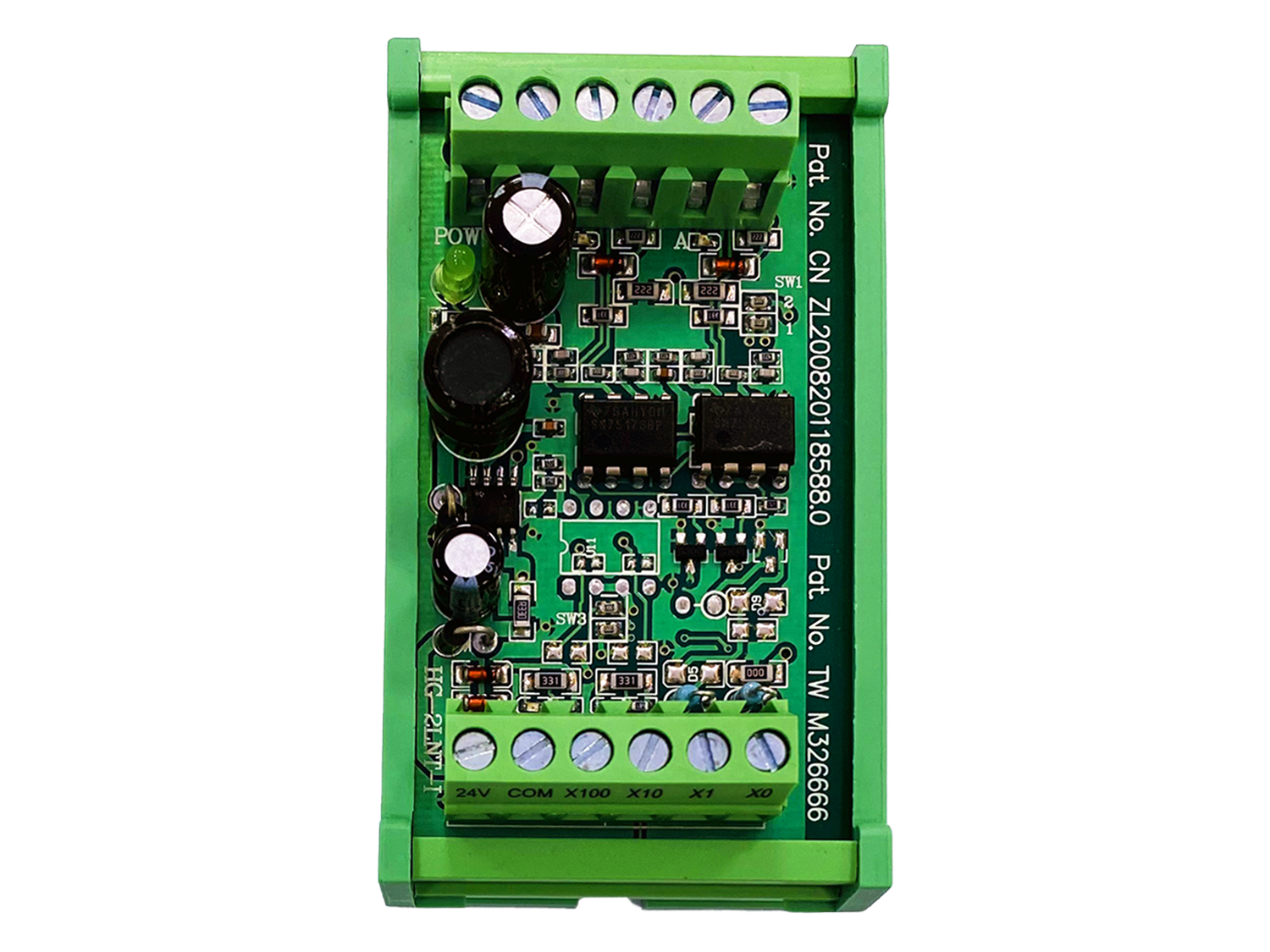

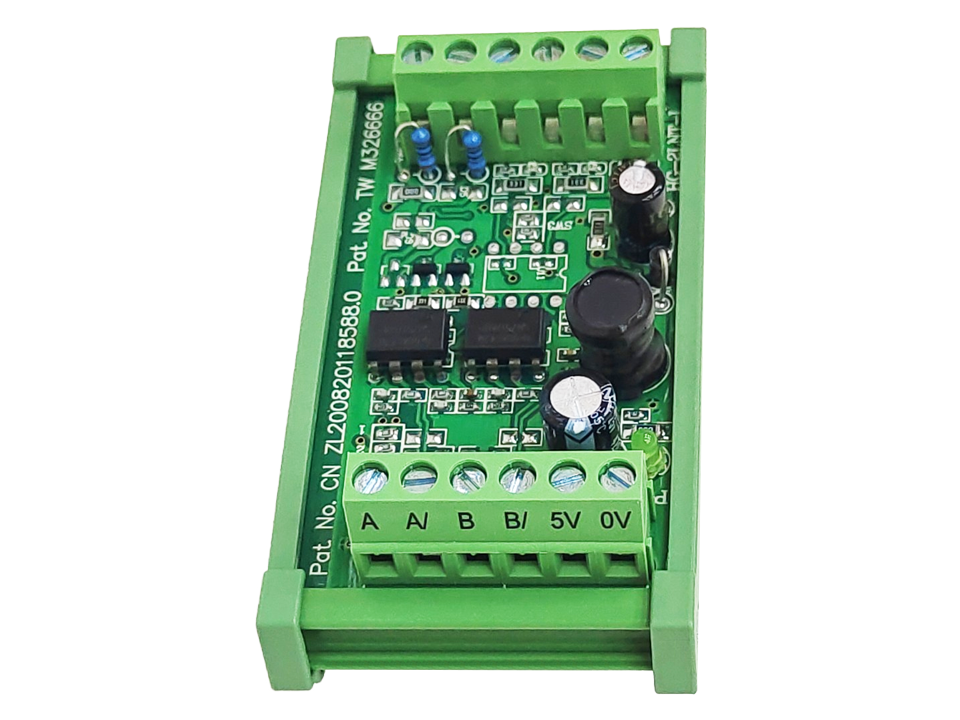

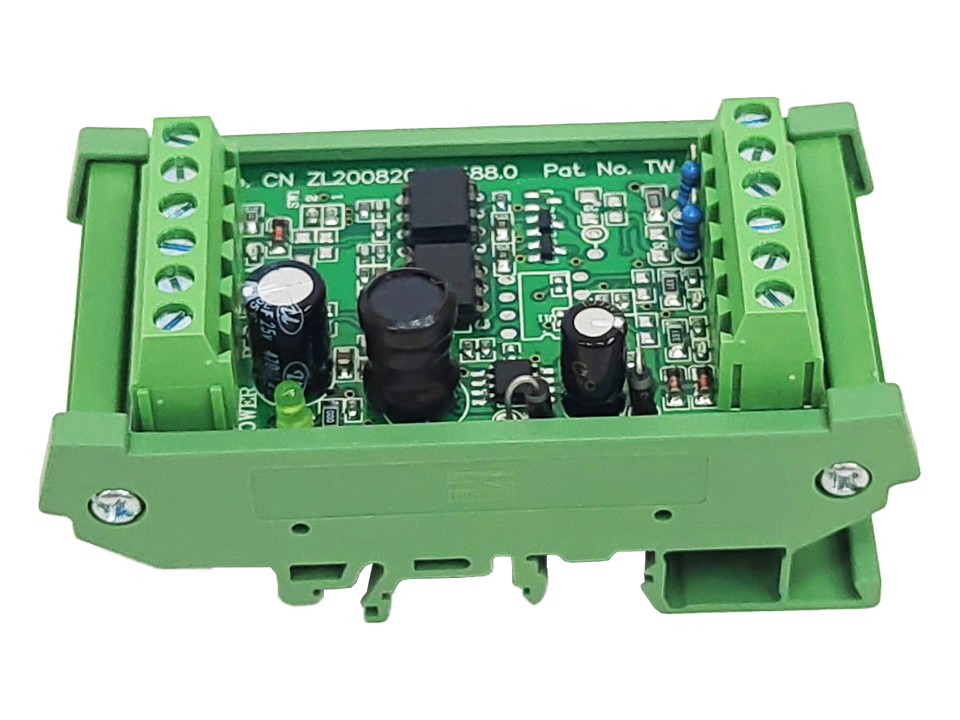

產品の各種角度▼▼▼

  配置圖

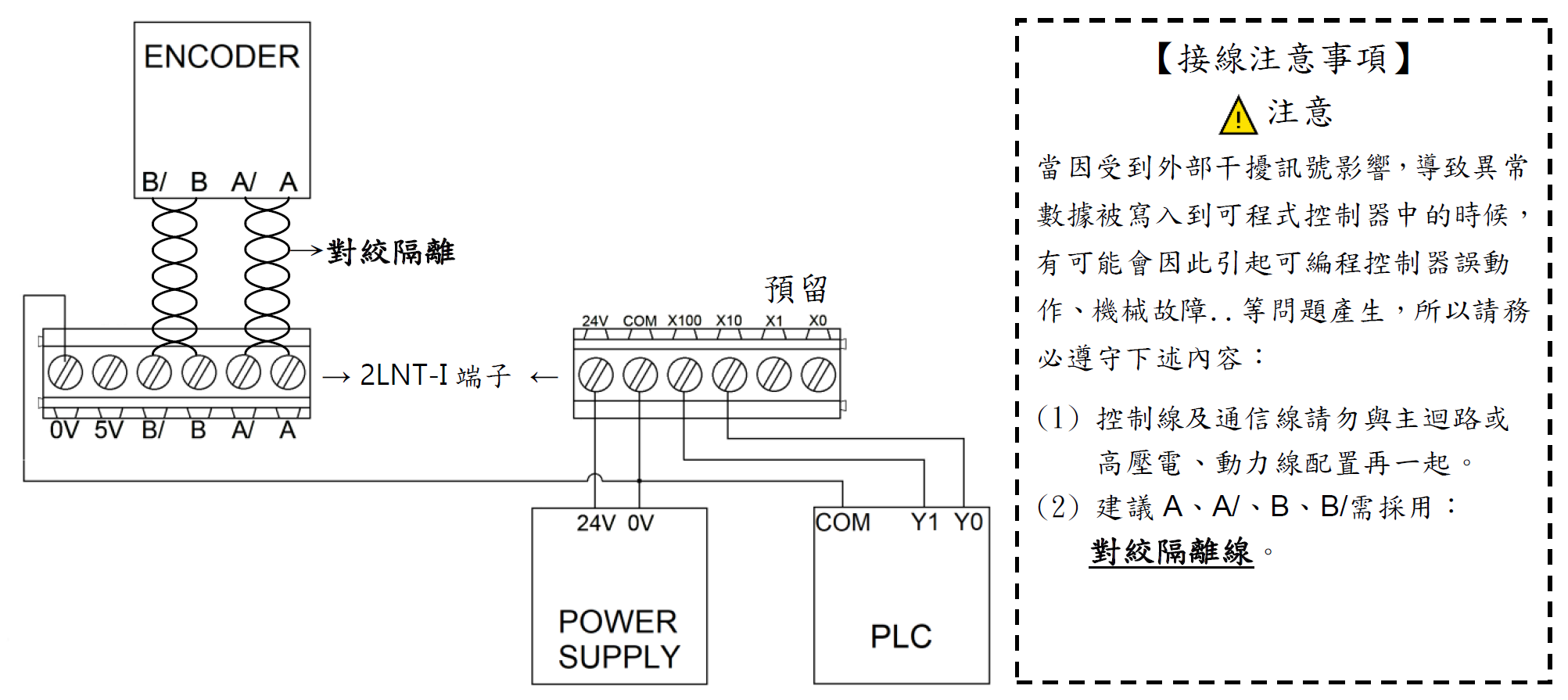

  電路圖

項 目 規 格
輸入電源 額定連續操作條件 電壓:24VDC ±/-20%
電流:0.2A
逆向加壓保護
InPut 額定連續操作條件
X10,X100
NPN mode:0~0.8VDC, 0.8VDC max at 15mA
OutPut 額定連續操作條件
CHA,CHB
-5VDC,-60mA max
+5VDC,60mA max
差動輸入訊號規格 溫度:0~65℃
濕度:<80%
大氣壓力:1kg/c㎡ +/-10%
振動:x / y / z軸 +/- 0.2kg
