SDP-A

高階脈波型交流伺服系統(SDP-A系列 50W~7.5KW)

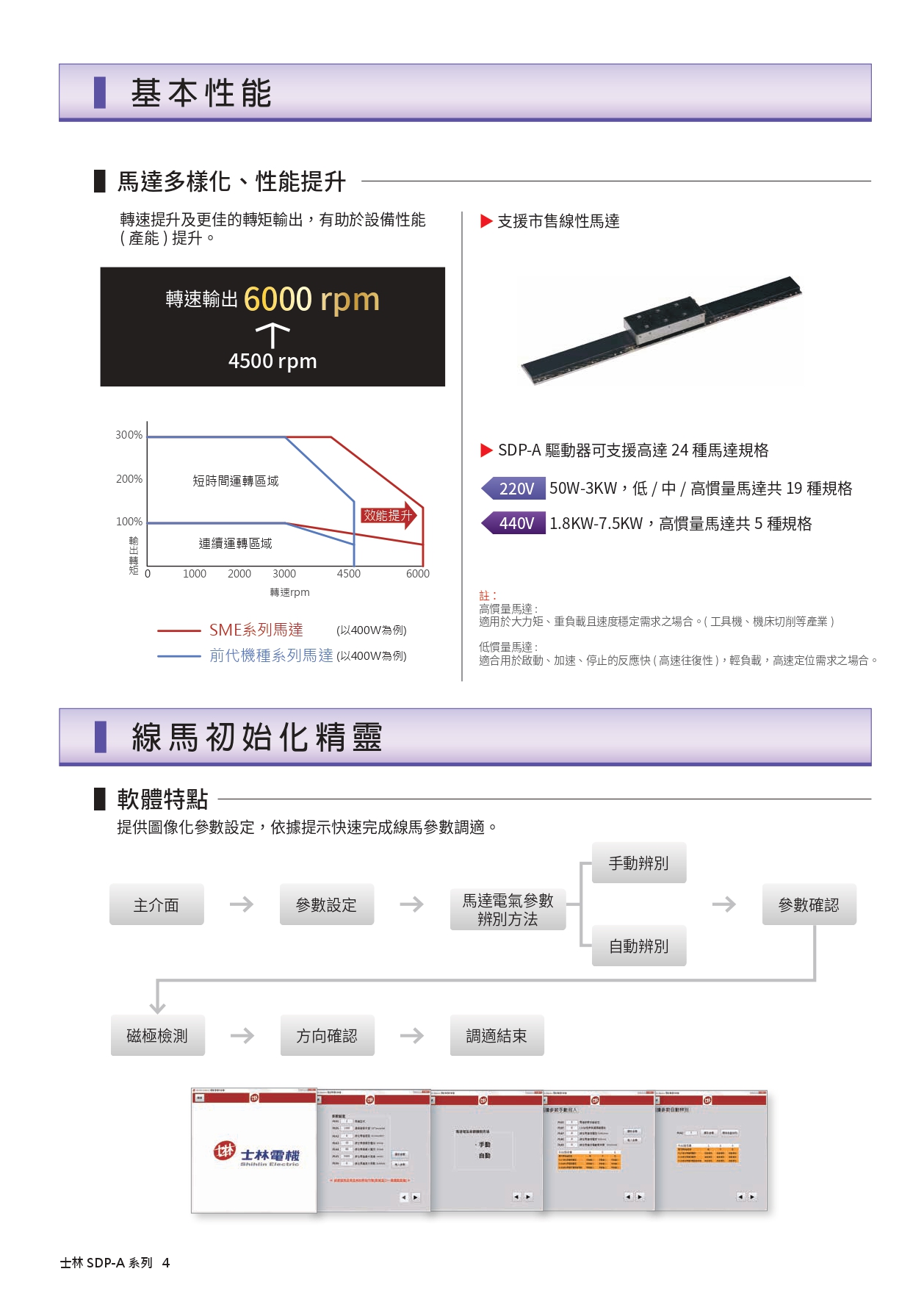

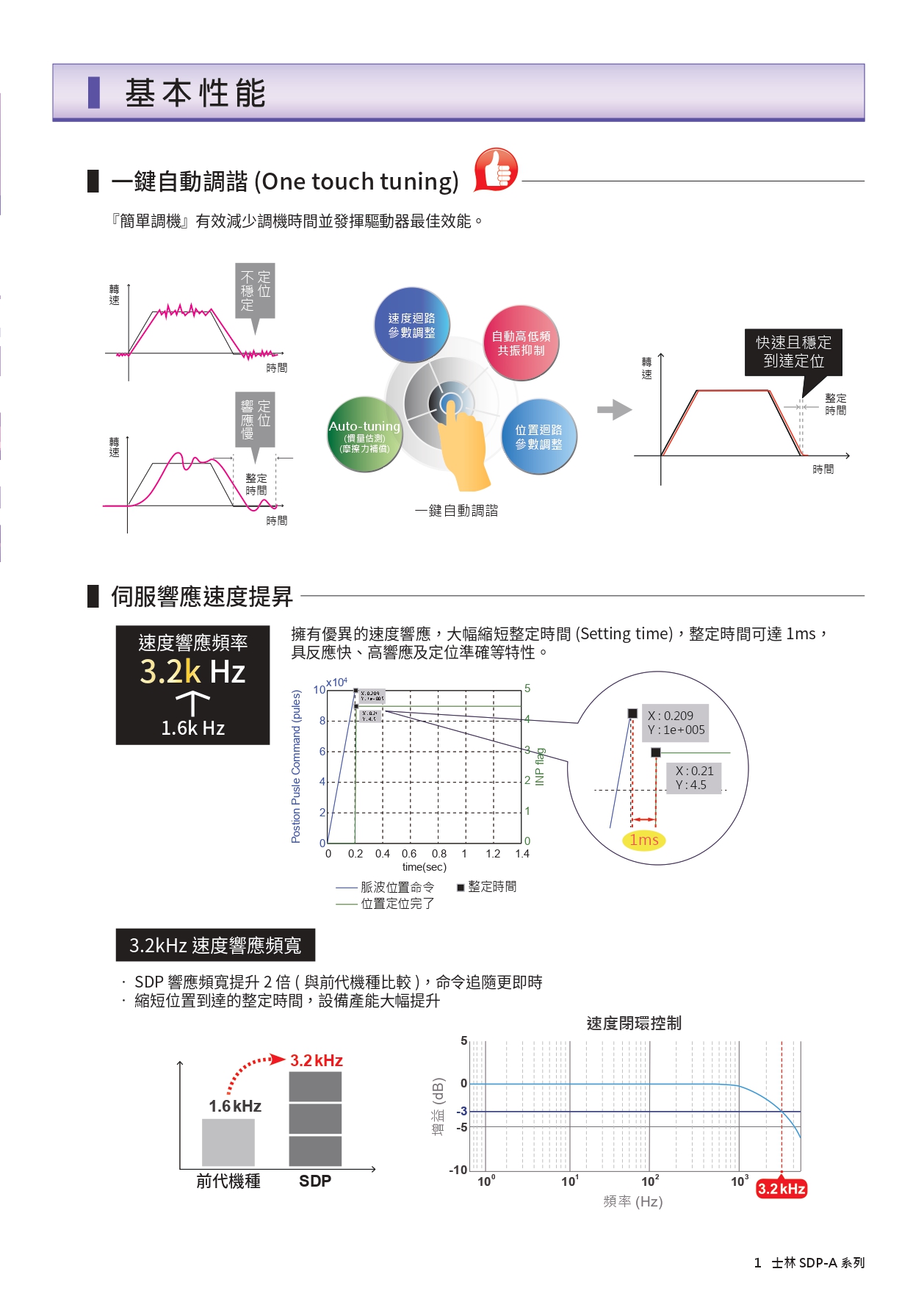

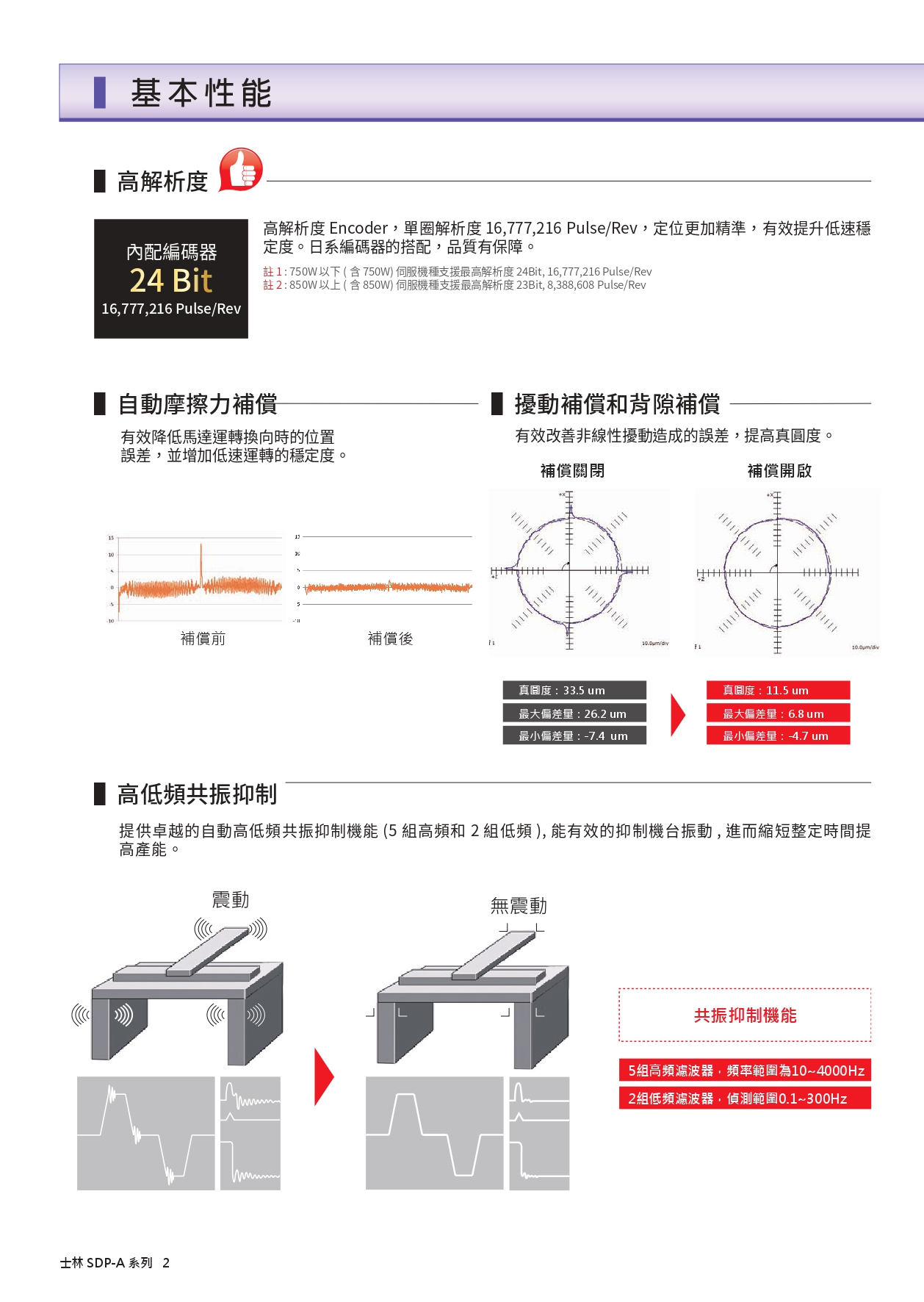

	特色說明：
		1.	高速度響應頻寬3.2kHz。
		2.	線性馬達驅動(增量型、絕對型Endat2.2)。
		3.	電子凸輪功能。
		4.	One-Touch Tuning。
		5.	內建EMI濾波器(400V機種)。
		6.	Torque Ripple補償。

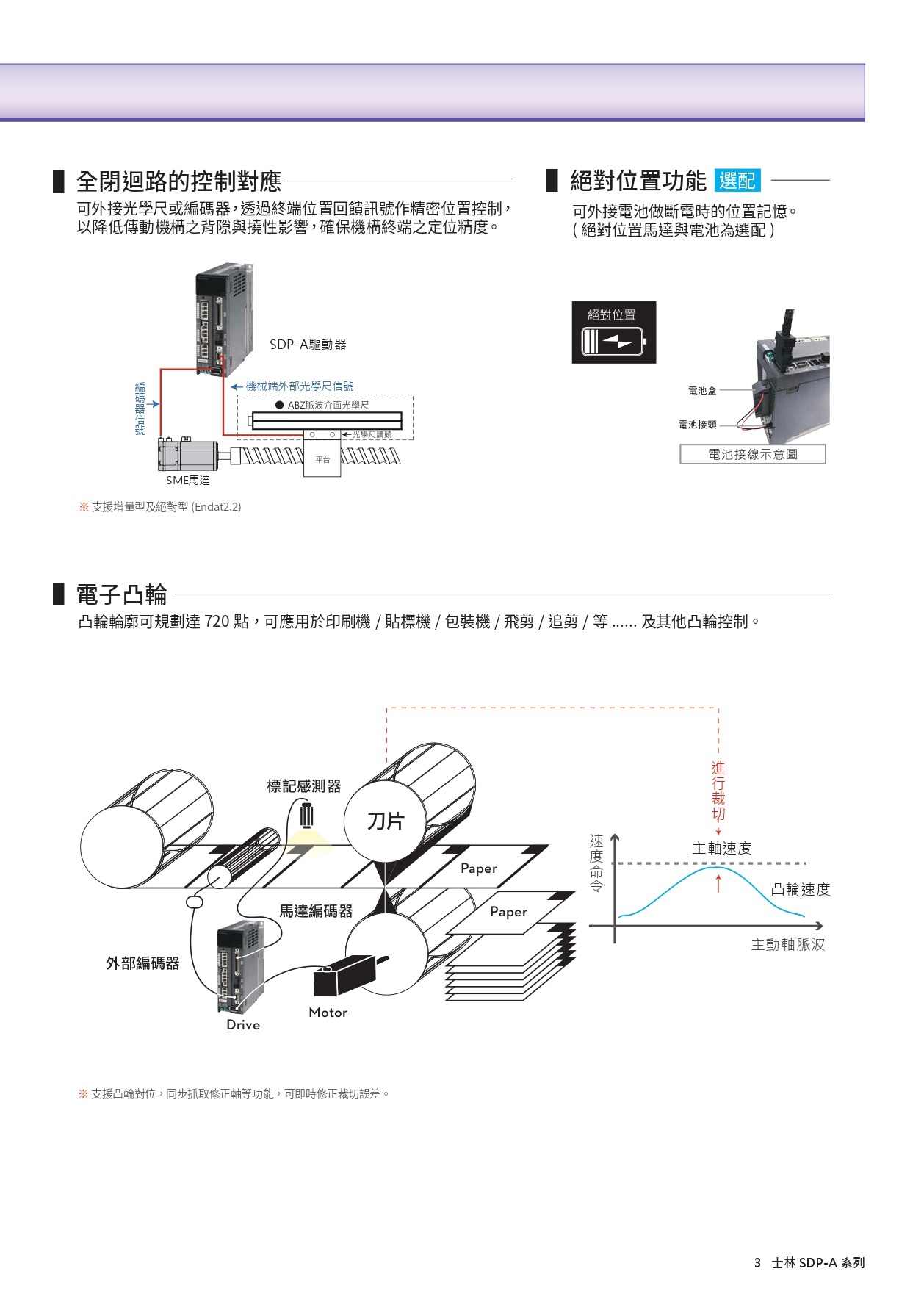

		7.	全閉迴路功能。
		8.	摩擦力補償、負載擾動補償。

產品型號

產品詢價

型號	規格	備註
SDP-A	士林電機-伺服馬達 50W~7.5KW	請至詢價車備註『完整型號』

共通規格

連結： SDP 驅動器型號構成-220V 、 SME 馬達型號構成-220V 、 SDP 驅動器型號構成-440V 、 SMP 馬達型號構成-440V 。

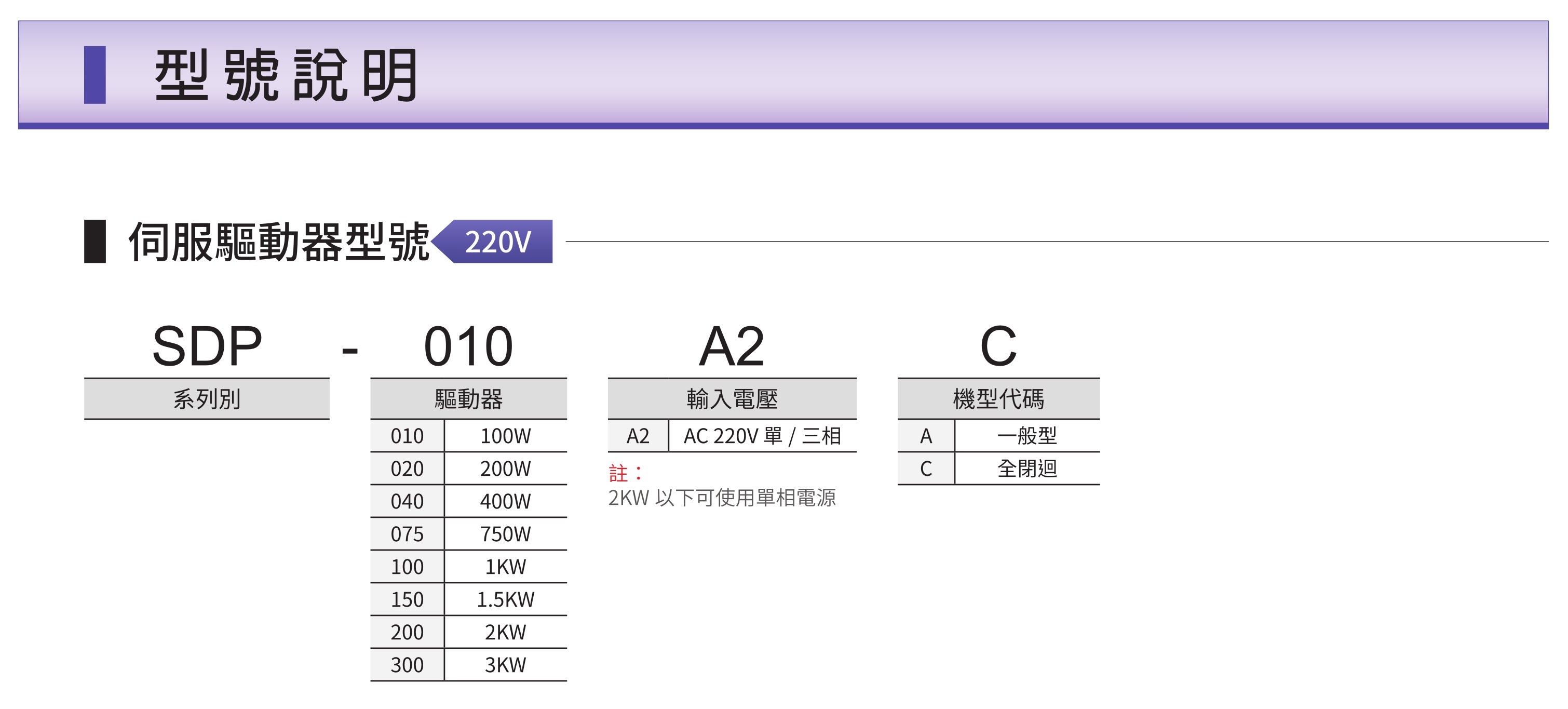

◎SDP-220V 驅動器型號構成

連結： SDP 驅動器型號構成-220V 、 SME 馬達型號構成-220V 、 SDP 驅動器型號構成-440V 、 SMP 馬達型號構成-440V 。

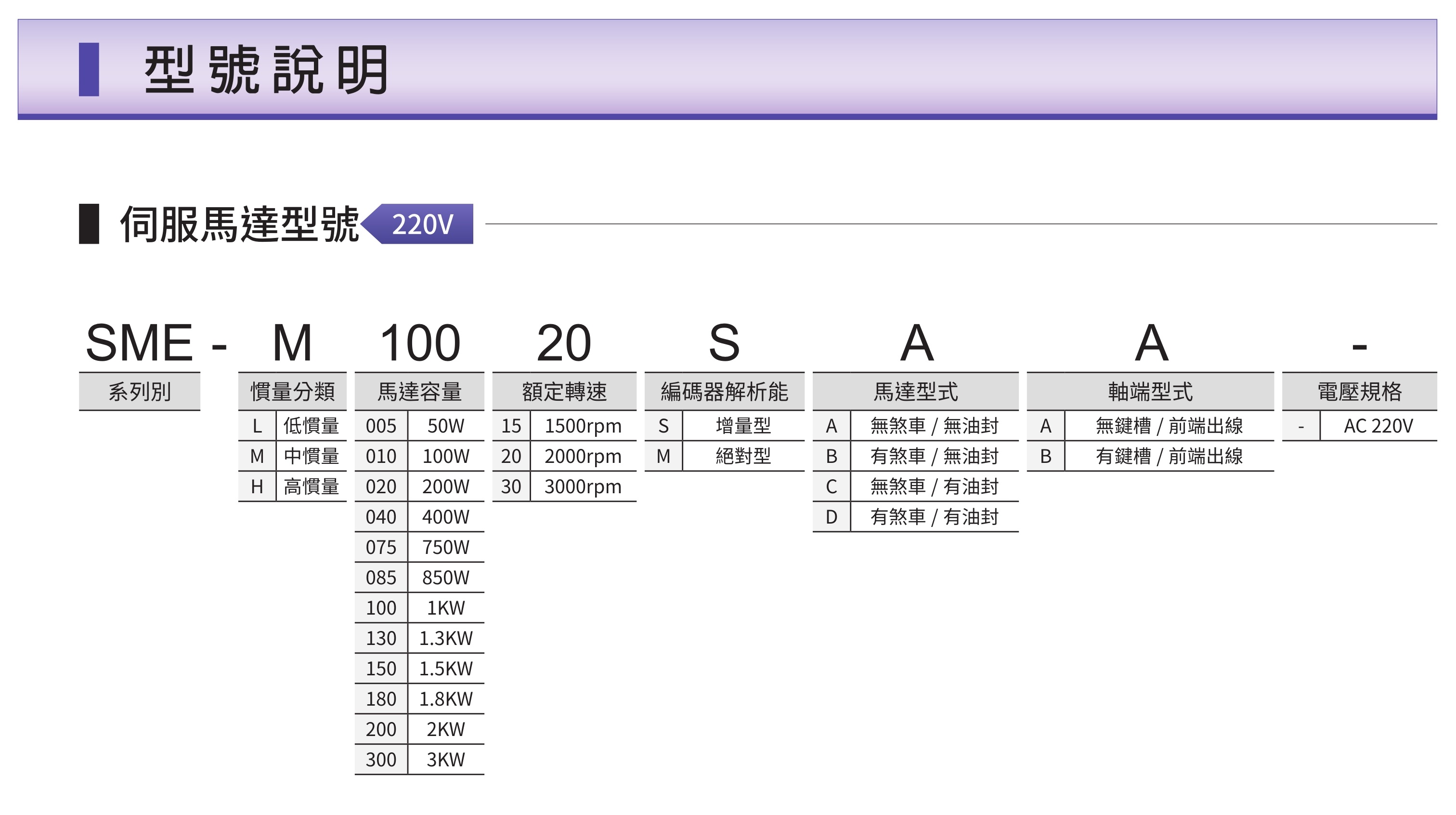

◎SME-220V 馬達型號構成

連結： SDP 驅動器型號構成-220V 、 SME 馬達型號構成-220V 、 SDP 驅動器型號構成-440V 、 SMP 馬達型號構成-440V 。

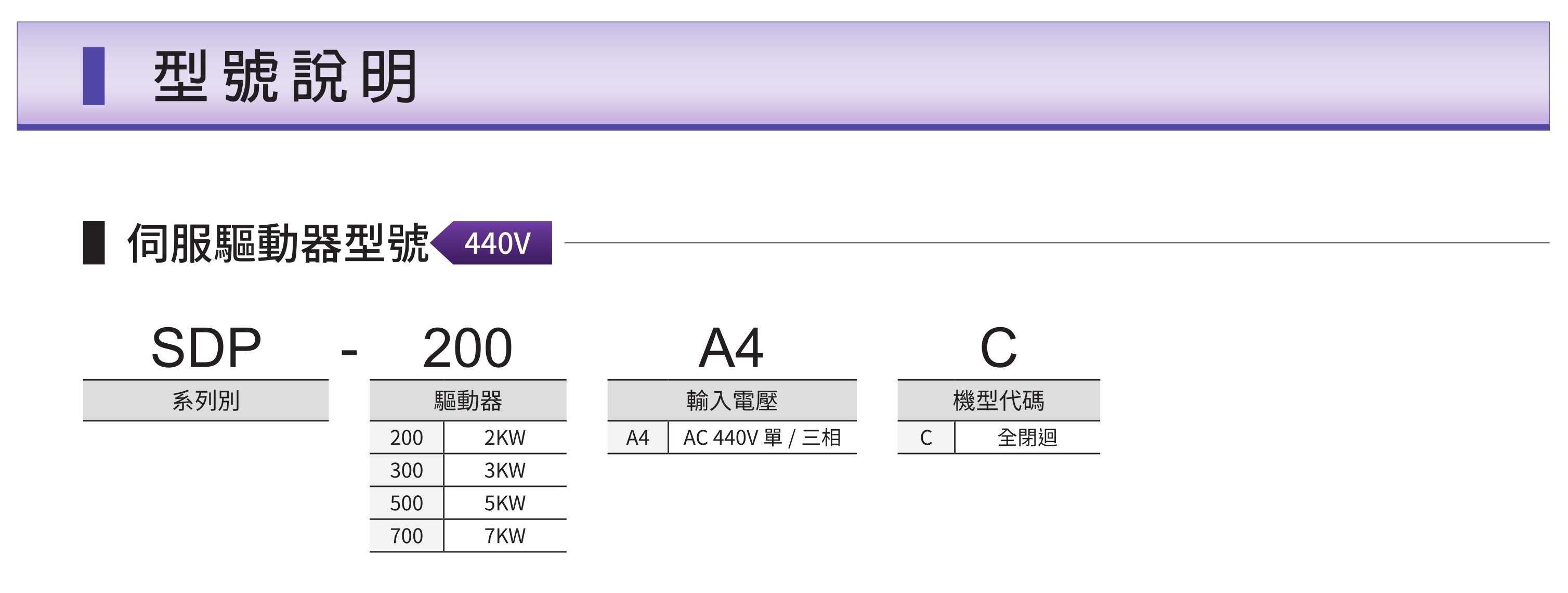

◎SDP-440V 驅動器型號構成

連結： SDP 驅動器型號構成-220V 、 SME 馬達型號構成-220V 、 SDP 驅動器型號構成-440V 、 SMP 馬達型號構成-440V 。

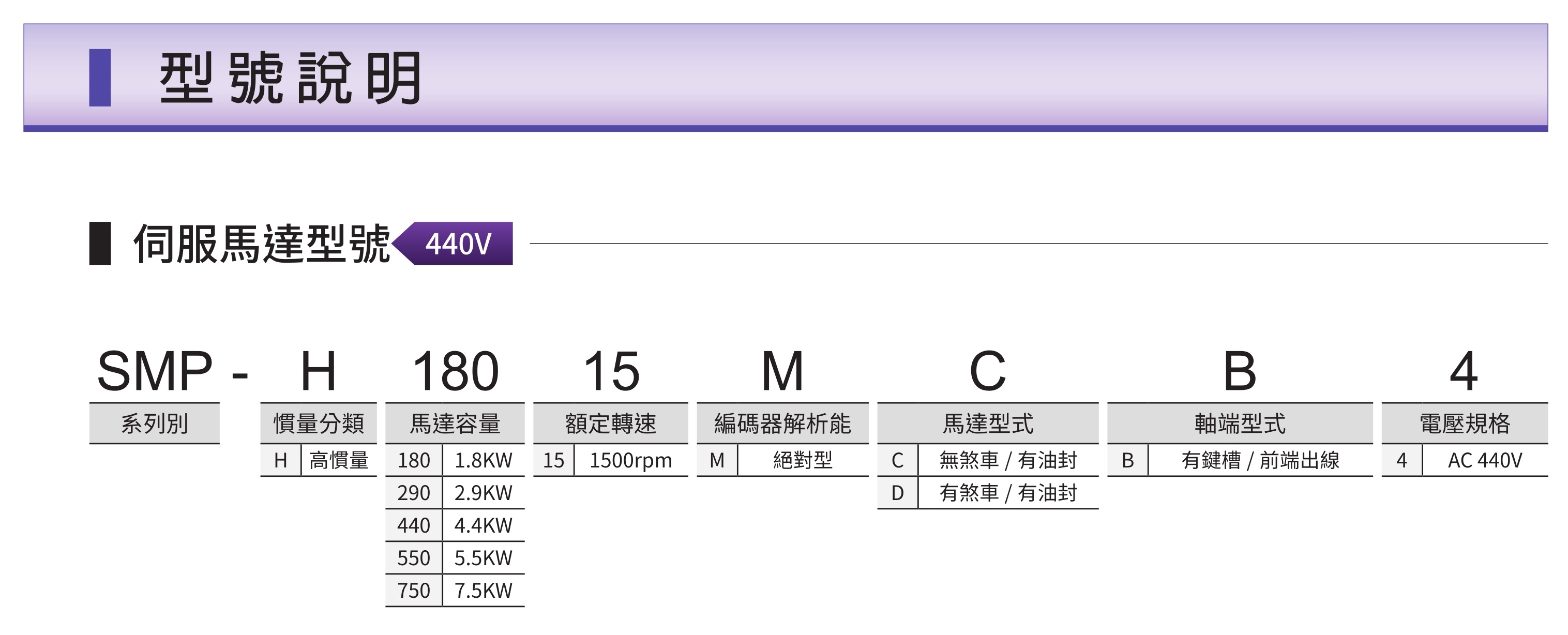

◎SMP-440V 馬達型號構成

產品型號－伺服驅動器

◎SDP-__A2C系列-220V

型號	額定輸出	主回路電源	備註
SDP-010A2C	100W	單相或三相AC200~240V	※ 外型尺寸 2D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
SDP-020A2C	200W	單相或三相AC200~240V
SDP-040A2C	400W	單相或三相AC200~240V
SDP-075A2C	750W	單相或三相AC200~240V
SDP-100A2C	1KW	單相或三相AC200~240V
SDP-150A2C	1.5kW	單相或三相AC200~240V
SDP-200A2C	2KW	單相或三相AC200~240V
SDP-300A2C	3KW	三相AC200~240V

◎SDP-__A4C系列-440V

型號	額定輸出	主回路電源	備註
SDP-200A4C	2KW	三相AC380~480V	※ 外型尺寸 2D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
SDP-300A4C	3KW	三相AC380~480V
SDP-500A4C	5KW	三相AC380~480V
SDP-700A4C	7KW	三相AC380~480V

產品型號－馬達

連結： SME-L_30系列、 SME-L_20系列、 SME-M_20系列、 SME-H系列、 SMP-H_15系列。

◎SME-L_ _ _30SAA-^[註1]系列（小容量、低慣量）

型號		額定輸出	額定轉速	備註
SME-L_ _ _30	SME-L00530	50W	3000rpm	※ 外型尺寸 CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
	SME-L01030	100W	3000rpm
	SME-L02030	200W	3000rpm
	SME-L04030	400W	3000rpm
	SME-L07530	750W	3000rpm

※[註1]：詳細請看→型號構成→SME馬達型號構成

連結： SME-L_30系列、 SME-L_20系列、 SME-M_20系列、 SME-H系列、 SMP-H_15系列。

◎SME-L_ _ _20SAA-^[註1]系列（中容量、低慣量）

型號		額定輸出	額定轉速	備註
SME-L_ _ _20	SME-L10020	1KW	2000rpm	※ 外型尺寸 CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
	SME-L15020	1.5KW	2000rpm
	SME-L20020	2KW	2000rpm
	SME-L30020	3KW	2000rpm

※[註1]：詳細請看→型號構成→SME馬達型號構成

連結： SME-L_30系列、 SME-L_20系列、 SME-M_20系列、 SME-H系列、 SMP-H_15系列。

◎SME-M_ _ _20SAA-^[註1]系列（中容量、中慣量）

型號		額定輸出	額定轉速	備註
SME-M_ _ _20	SME-M10020	1KW	2000rpm	※ 外型尺寸 CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
	SME-M15020	1.5KW	2000rpm
	SME-M20020	2KW	2000rpm
	SME-M30020	3KW	2000rpm

※[註1]：詳細請看→型號構成→SME馬達型號構成

連結： SME-L_30系列、 SME-L_20系列、 SME-M_20系列、 SME-H系列、 SMP-H_15系列。

◎SME-H_ _ _ _ _SAA-^[註1]系列（小/中容量、高慣量）

型號		額定輸出	額定轉速	備註
SME-H_ _ _ _ _	SME-H020	200W	3000rpm	※ 外型尺寸 CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
	SME-H040	400W	3000rpm
	SME-H075	750W	3000rpm
	SME-H085	850W	1500rpm
	SME-H130	1.3KW	1500rpm
	SME-H180	1.8KW	1500rpm

※[註1]：詳細請看→型號構成→SME馬達型號構成

連結： SME-L_30系列、 SME-L_20系列、 SME-M_20系列、 SME-H系列、 SMP-H_15系列。

◎SMP-H_ _ _15MCB4^[註1]系列（中容量、高慣量）

型號		額定輸出	額定轉速	備註
SMP-H_ _ _15	SMP-H18015	1.8KW	1500rpm	※ 外型尺寸 CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
	SMP-H29015	2.9KW	1500rpm
	SMP-H44015	4.4KW	1500rpm
	SMP-H55015	5.5KW	1500rpm
	SMP-H75015	7.5KW	1500rpm

※[註1]：詳細請看→型號構成→SMP馬達型號構成

對照表

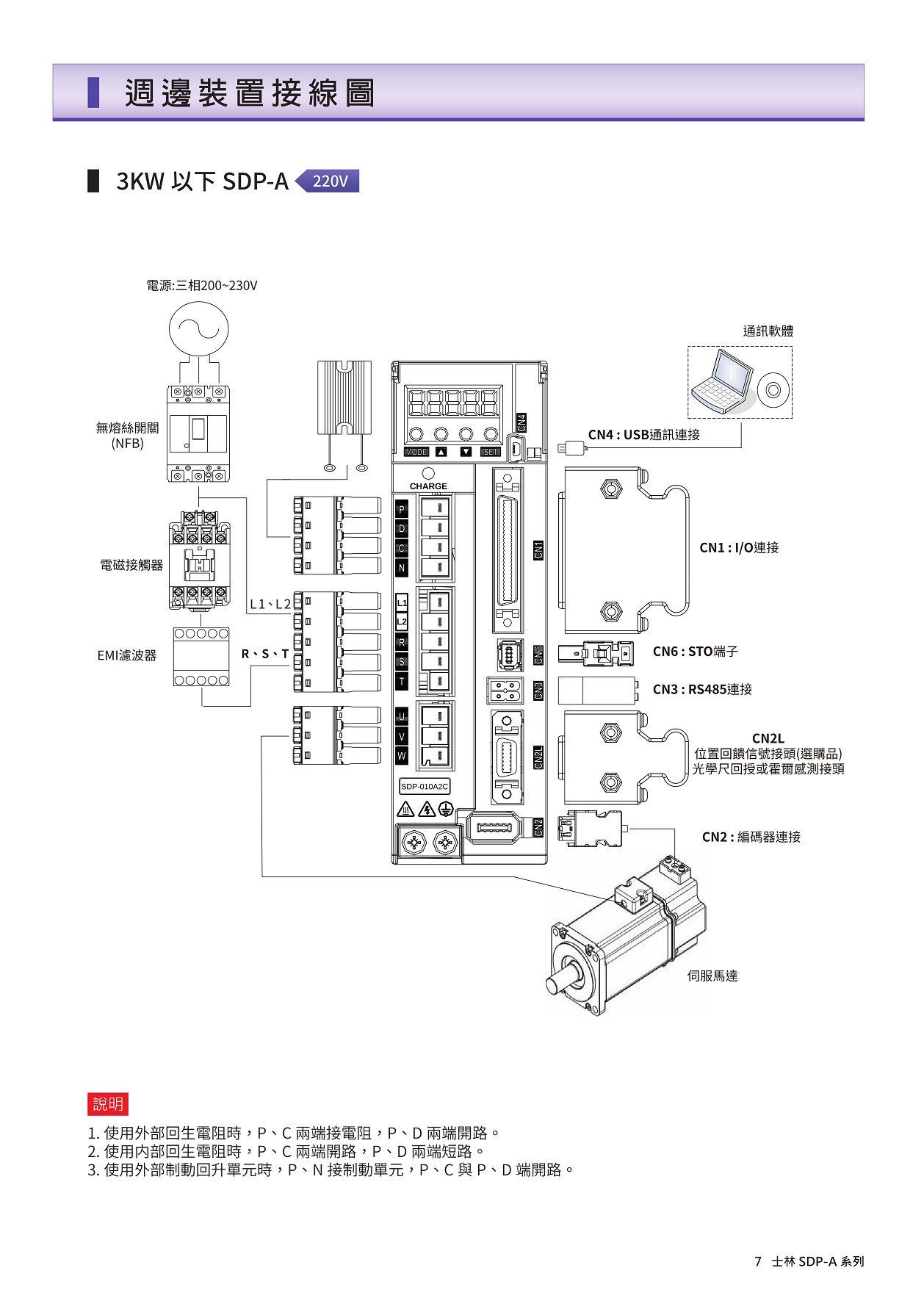

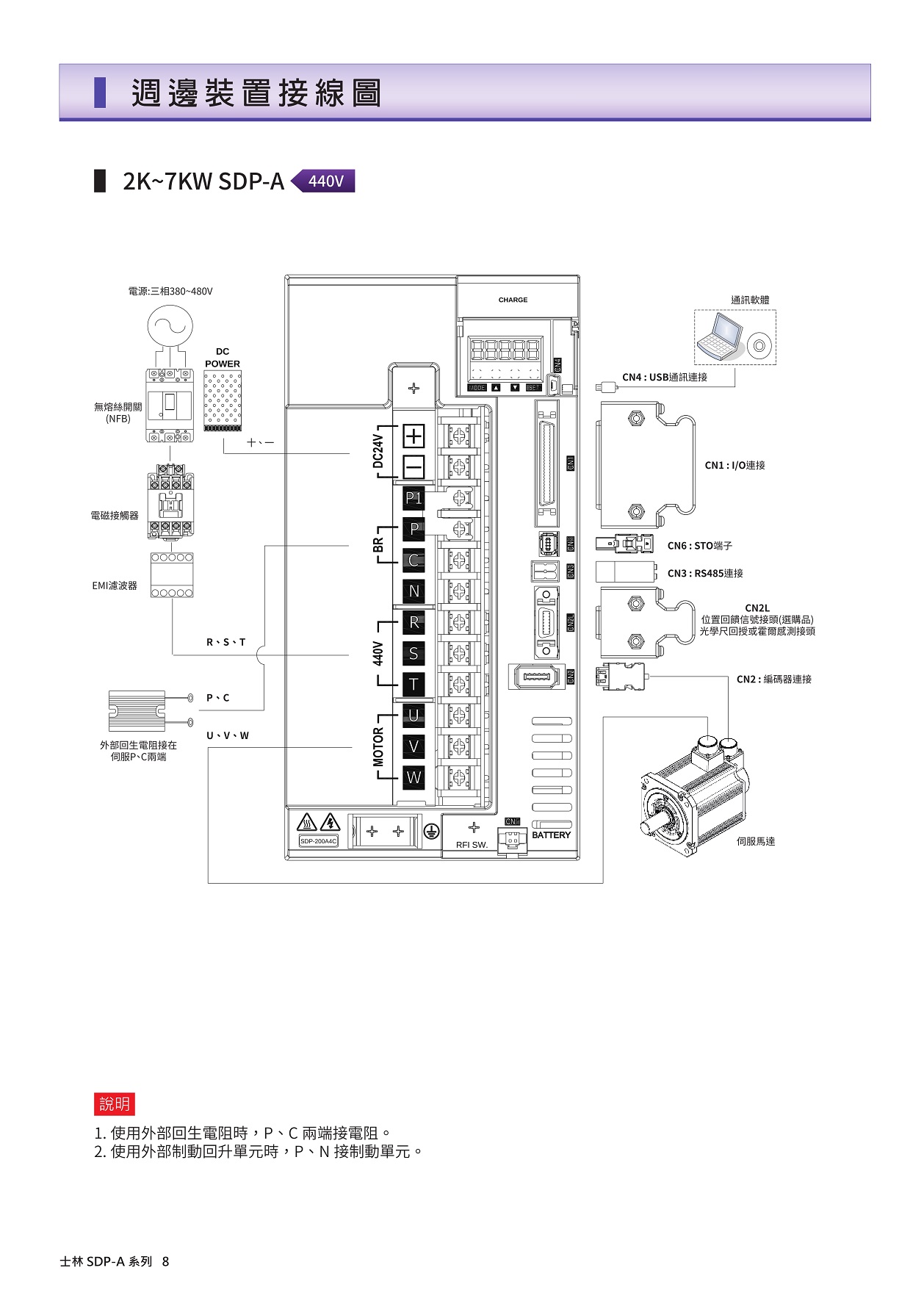

連結： SDP-A 周邊裝置連線圖 3KW以下(220V) 、 SDP-A 周邊裝置連線圖 2K~7KW(440V) 、

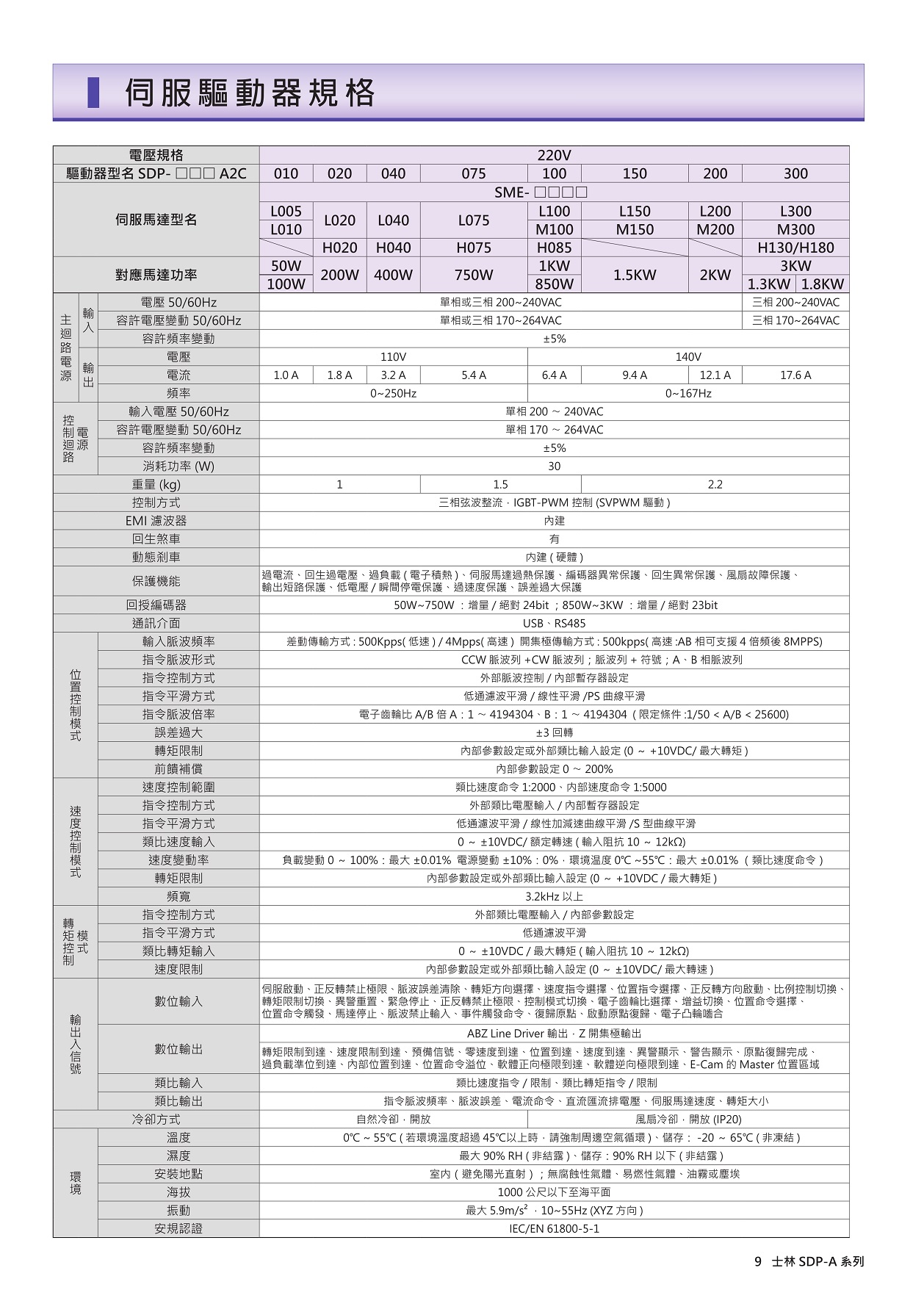

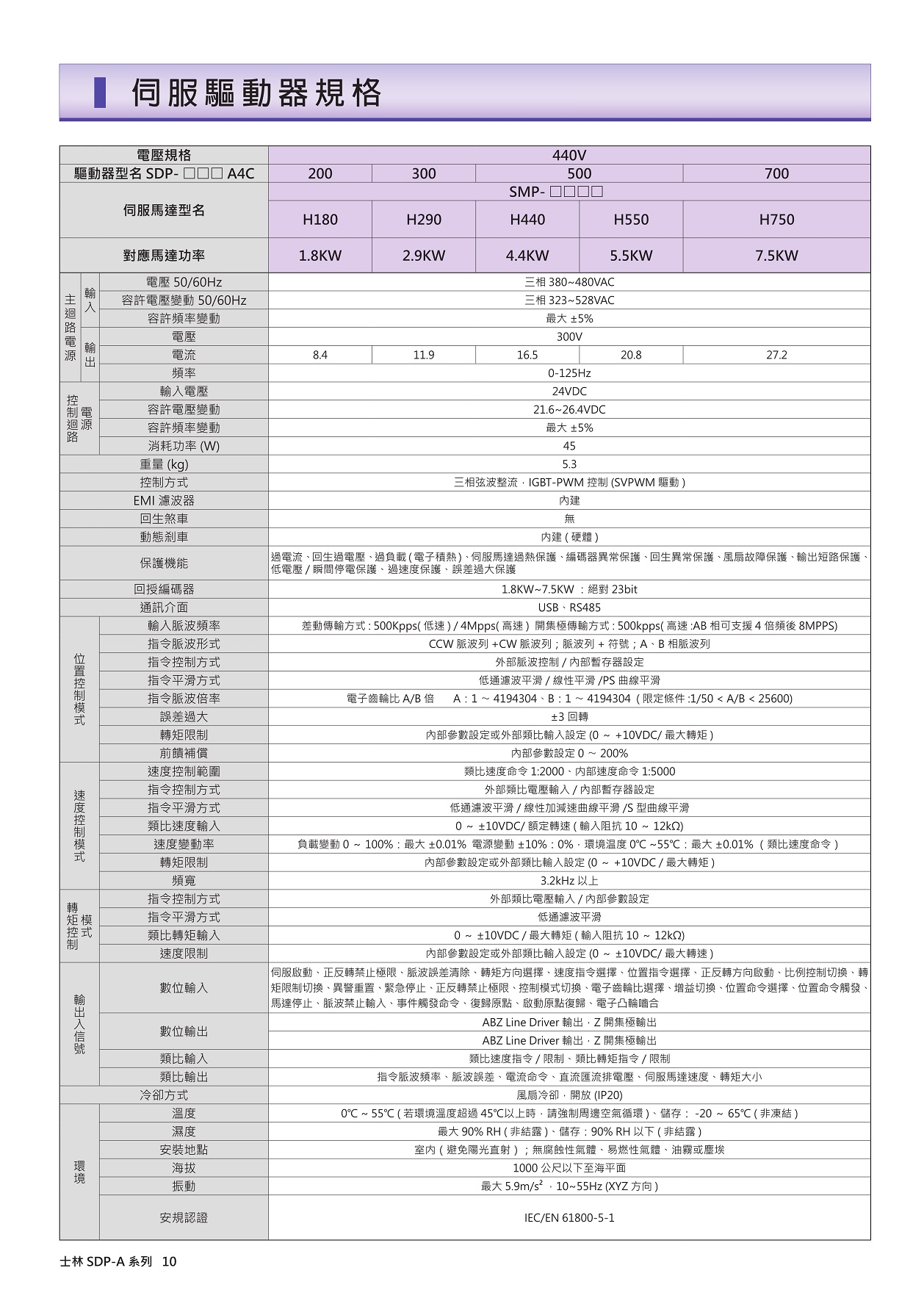

　　　 SDP-A 型號規格表-220V 、 SDP-A 型號規格表-440V

回頂端

馬達　型號規格表

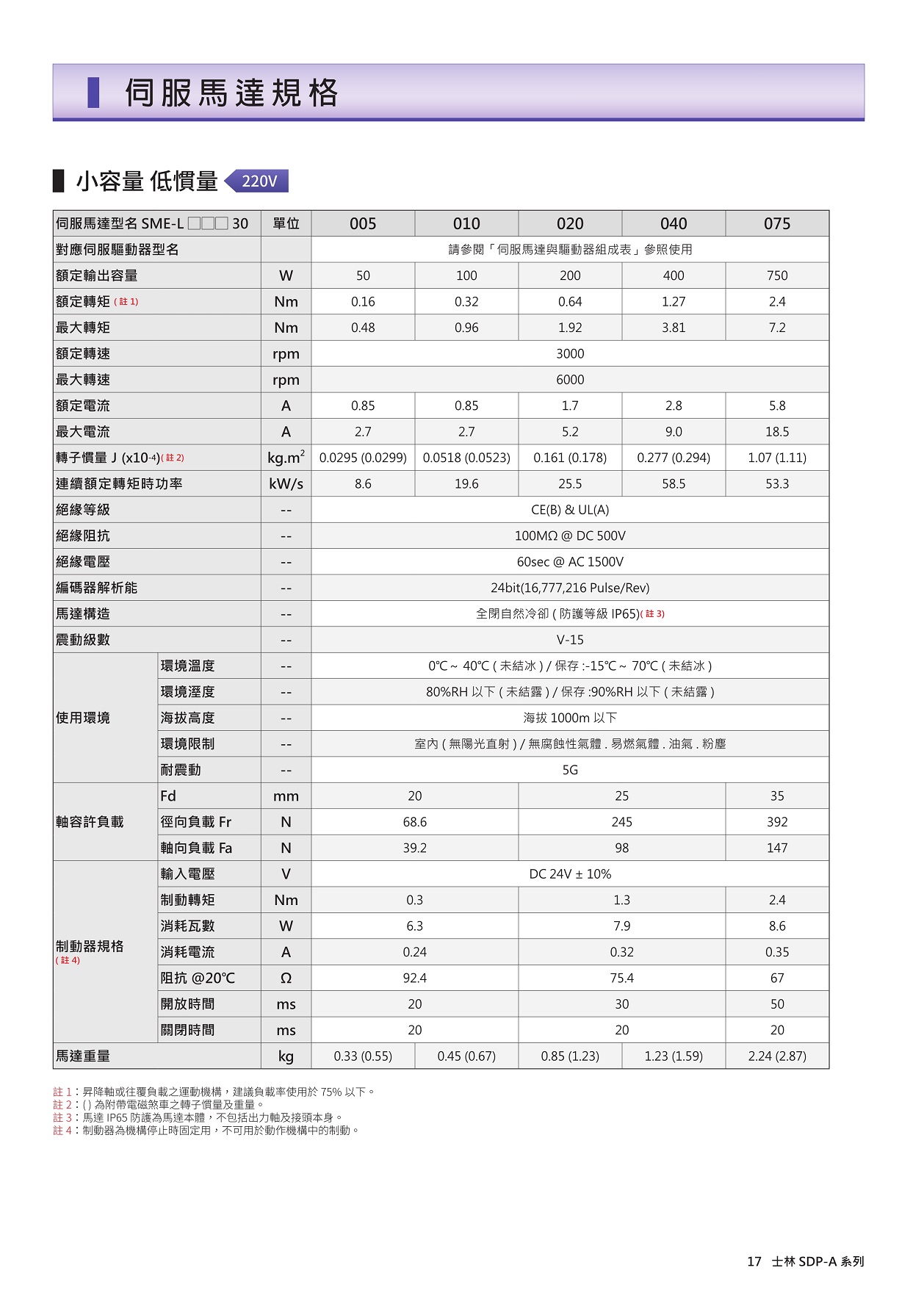

220V：小容量低慣量 SME-L_30

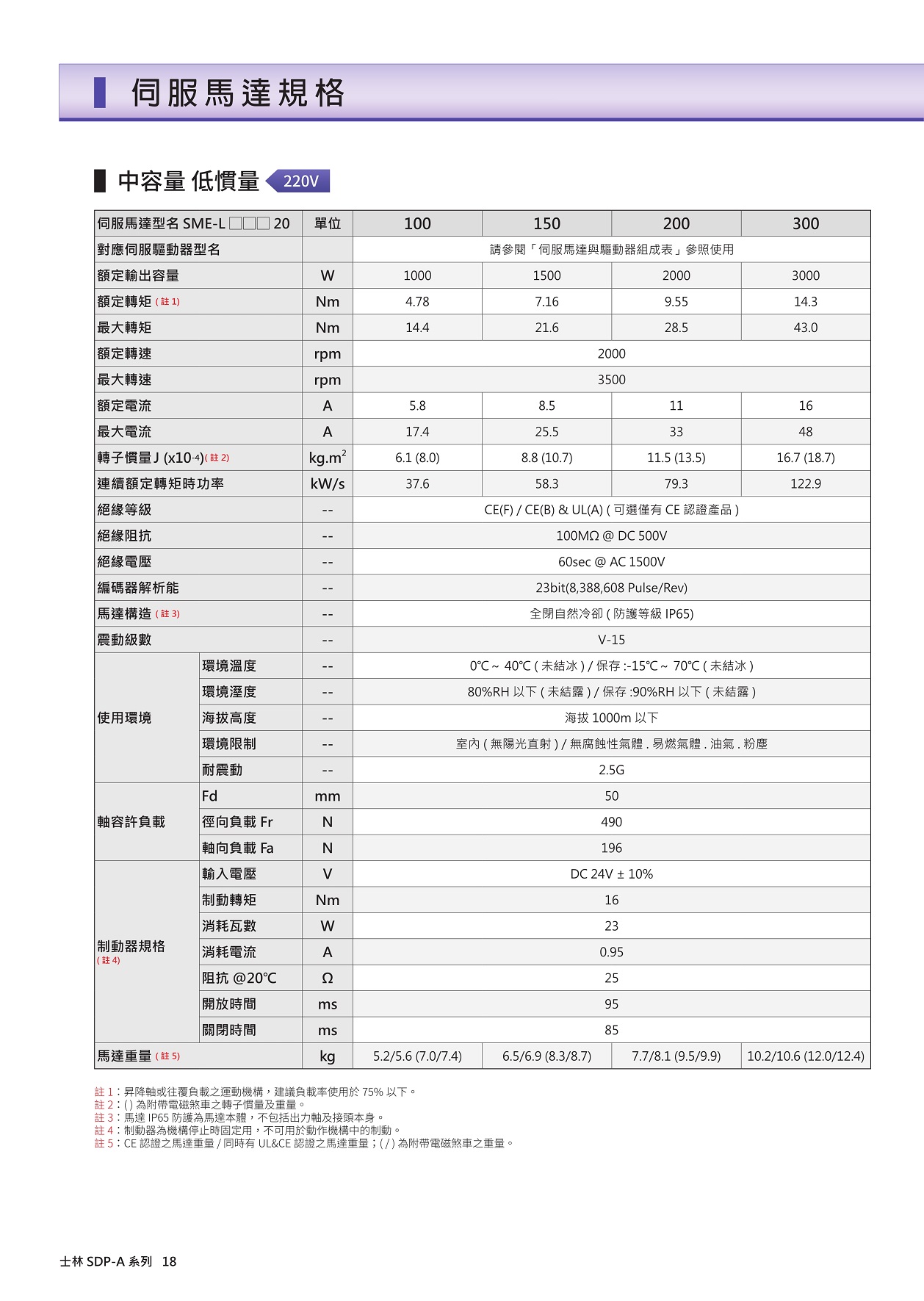

　　　中容量低慣量 SME-L_20

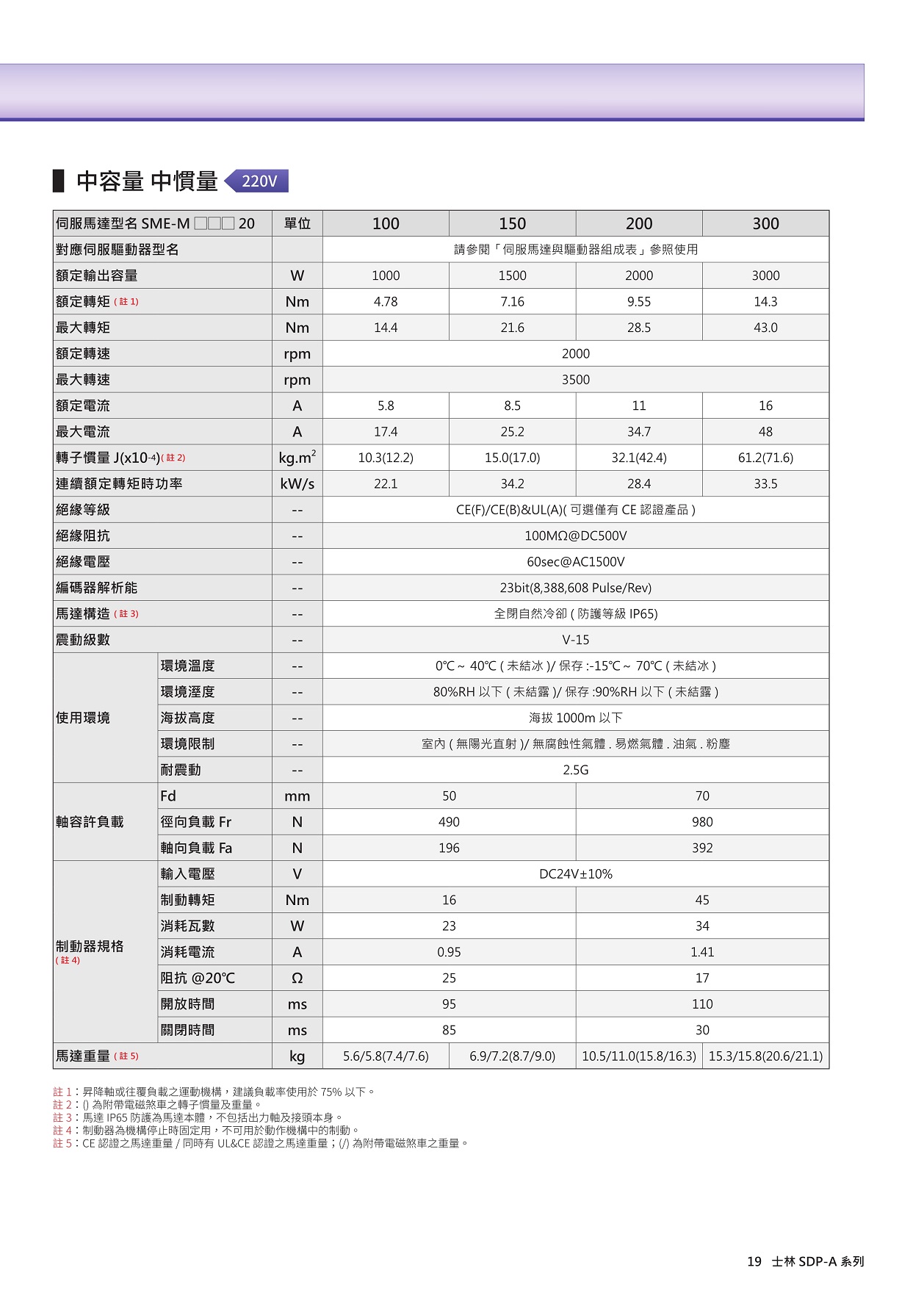

　　　中容量中慣量 SME-M_20

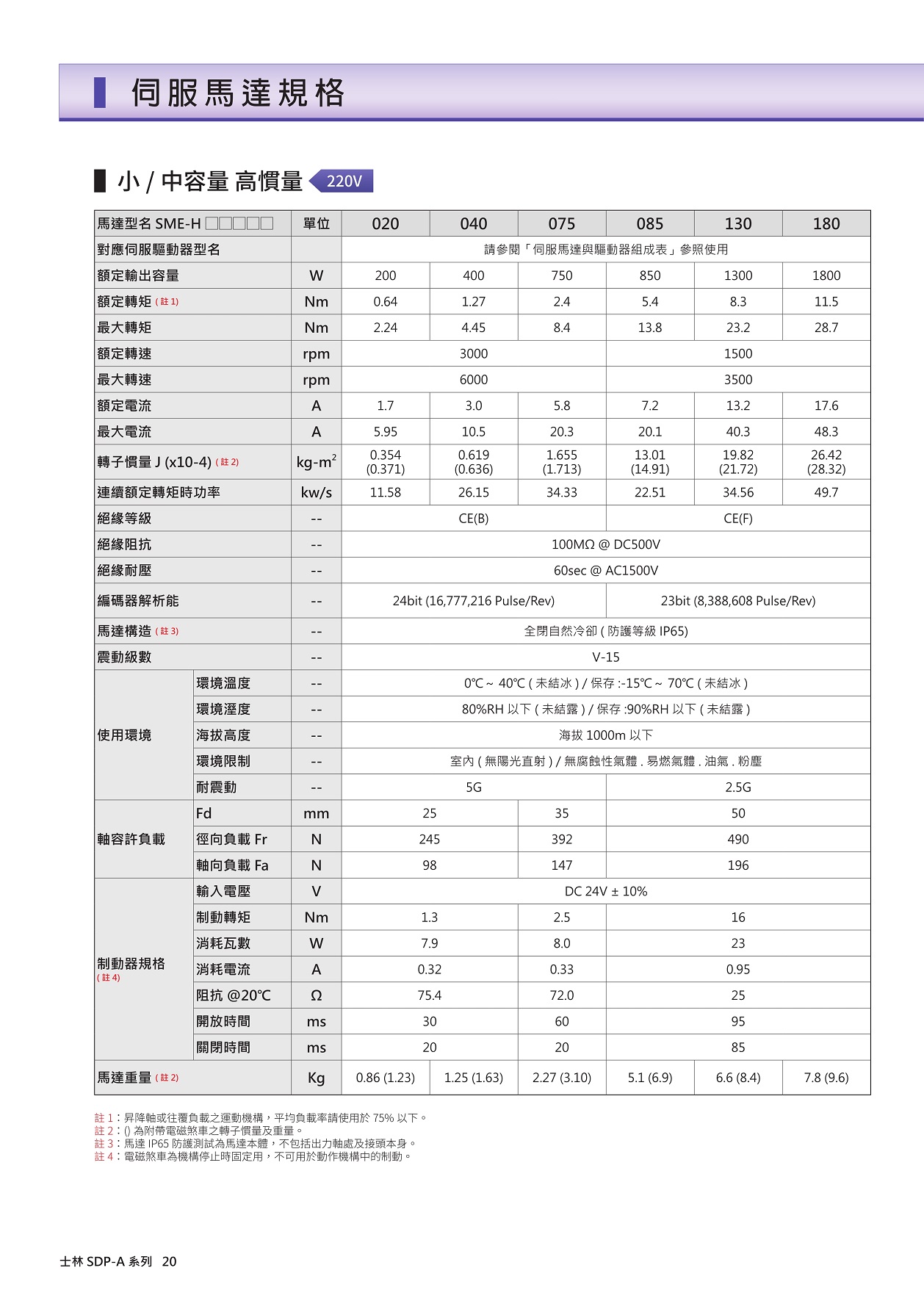

　　　小/中容量高慣量 SME-H
440V：中容量高慣量 SMP-H_15

回頂端

220V：	小容量低慣量220V SME-L_30
	中容量低慣量220V SME-L_20
	中容量中慣量220V SME-M_20
	小/中容量高慣量220V SME-H

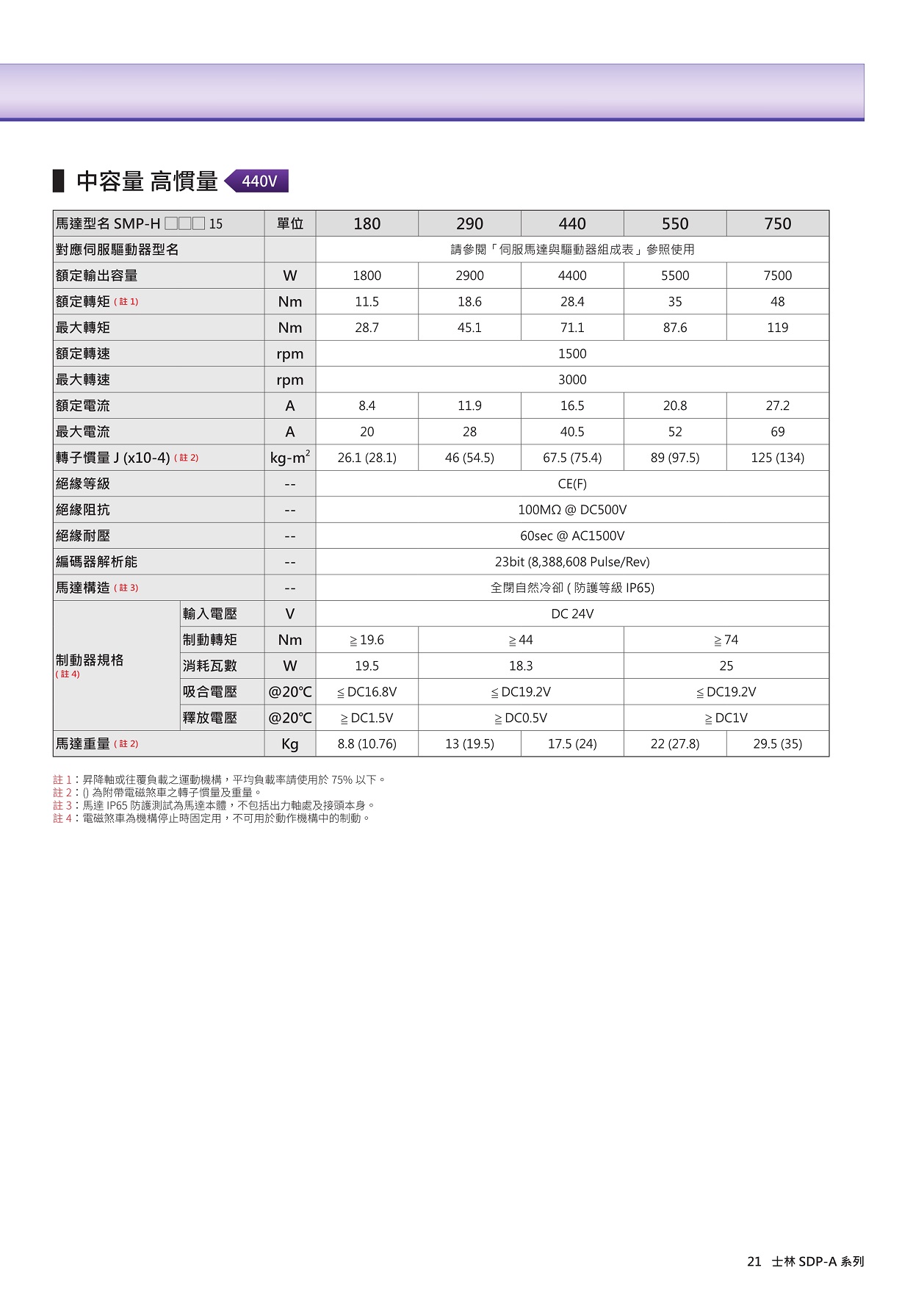

440V：	中容量高慣量440V SMP-H_15

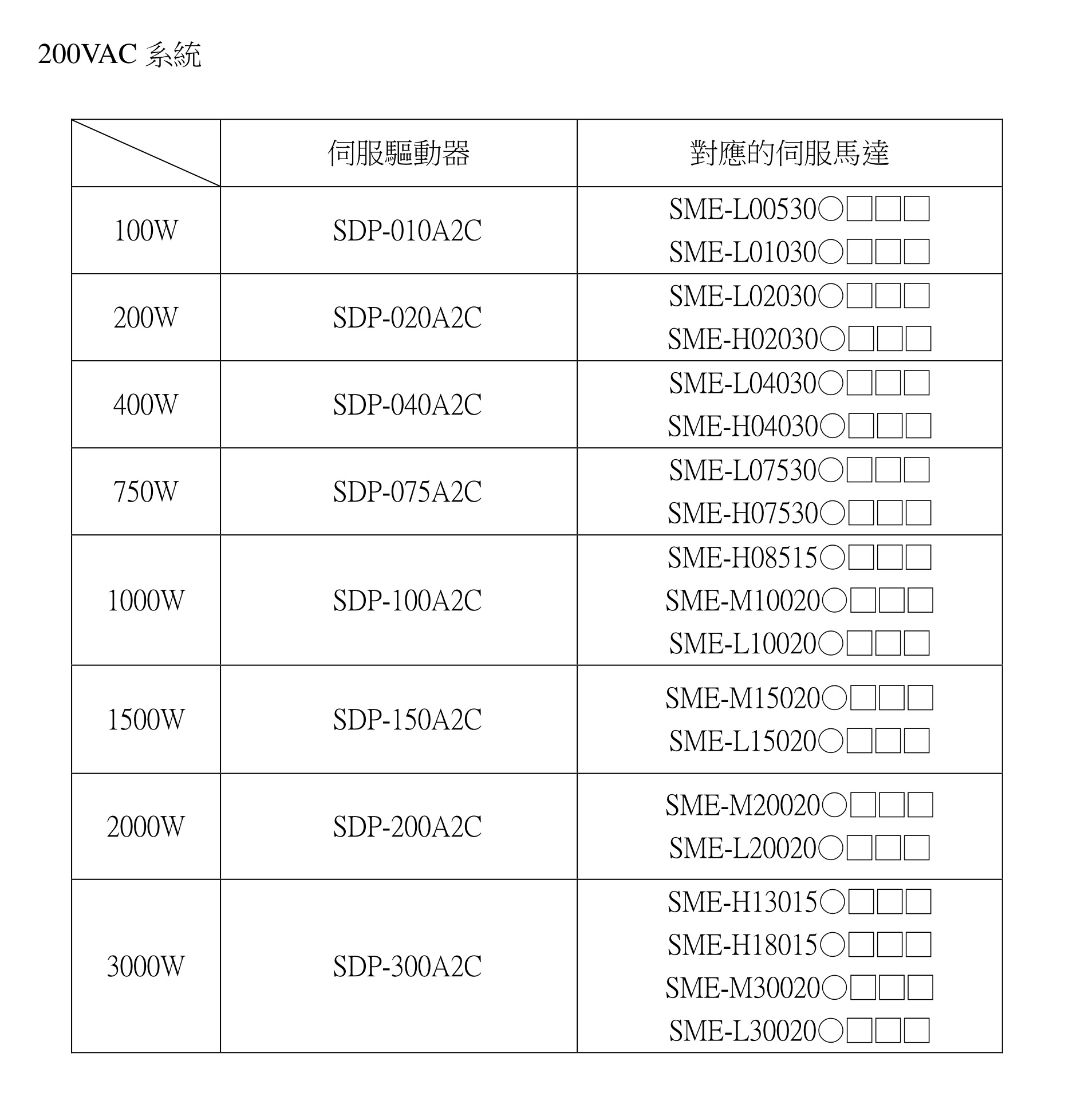

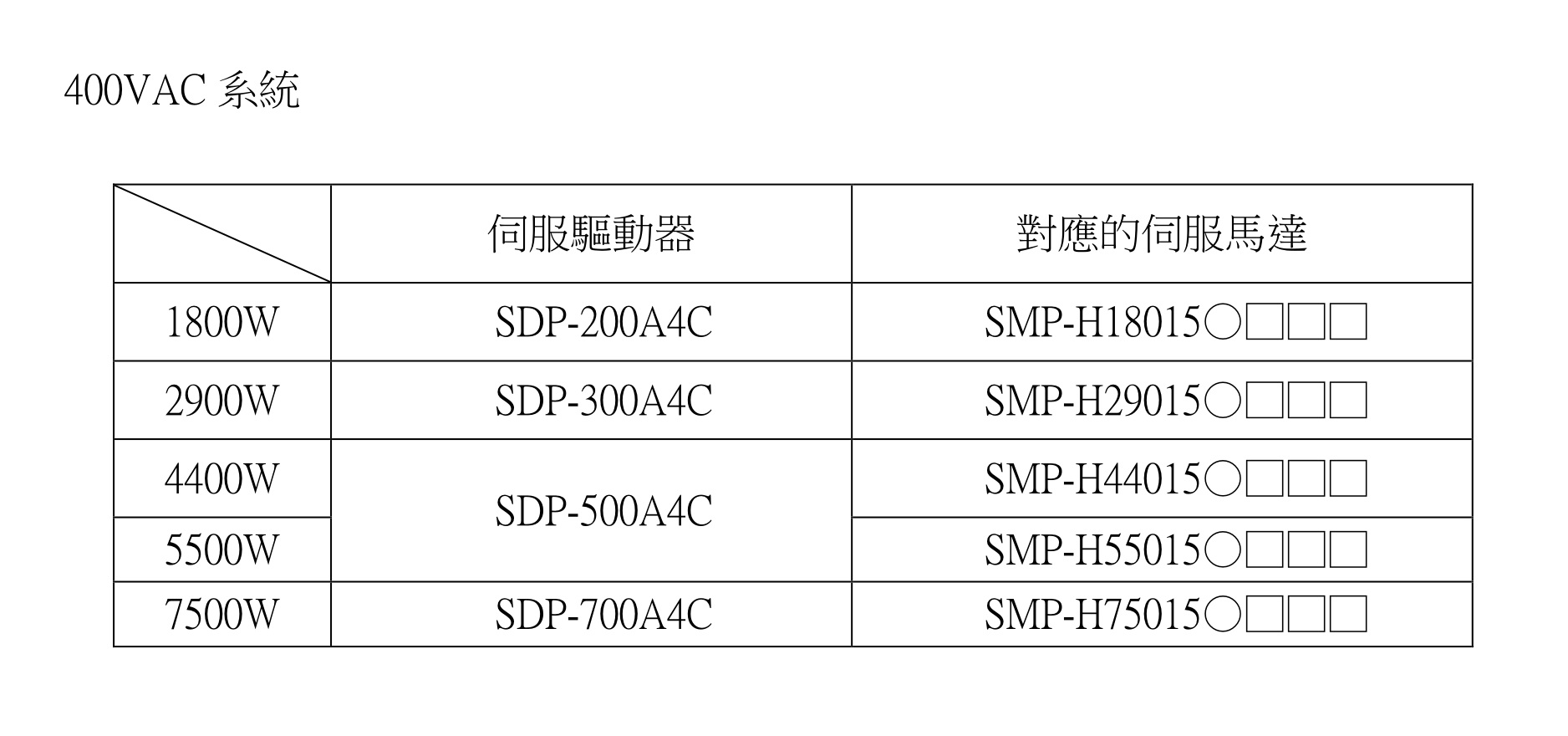

驅動及馬達組合

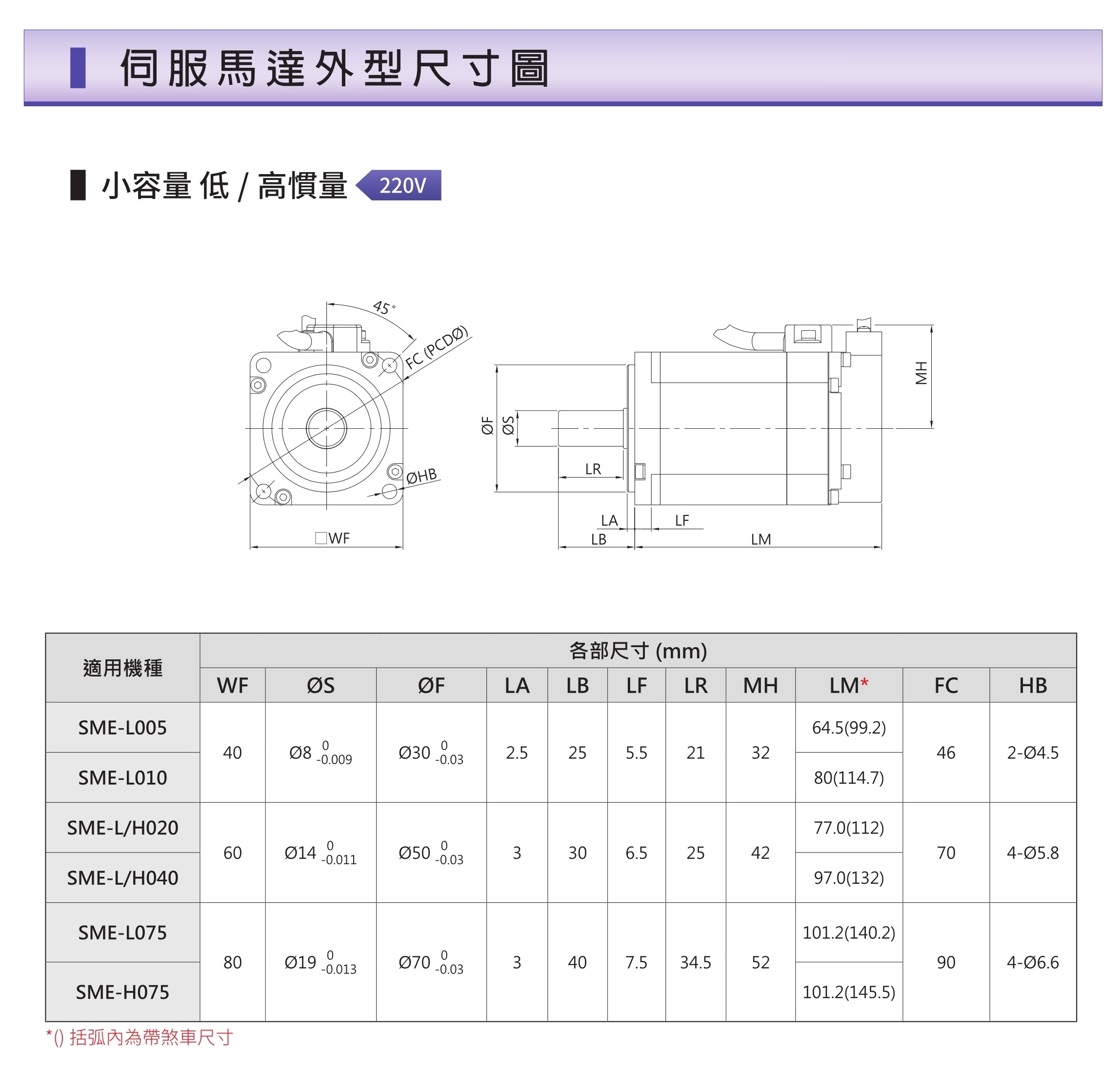

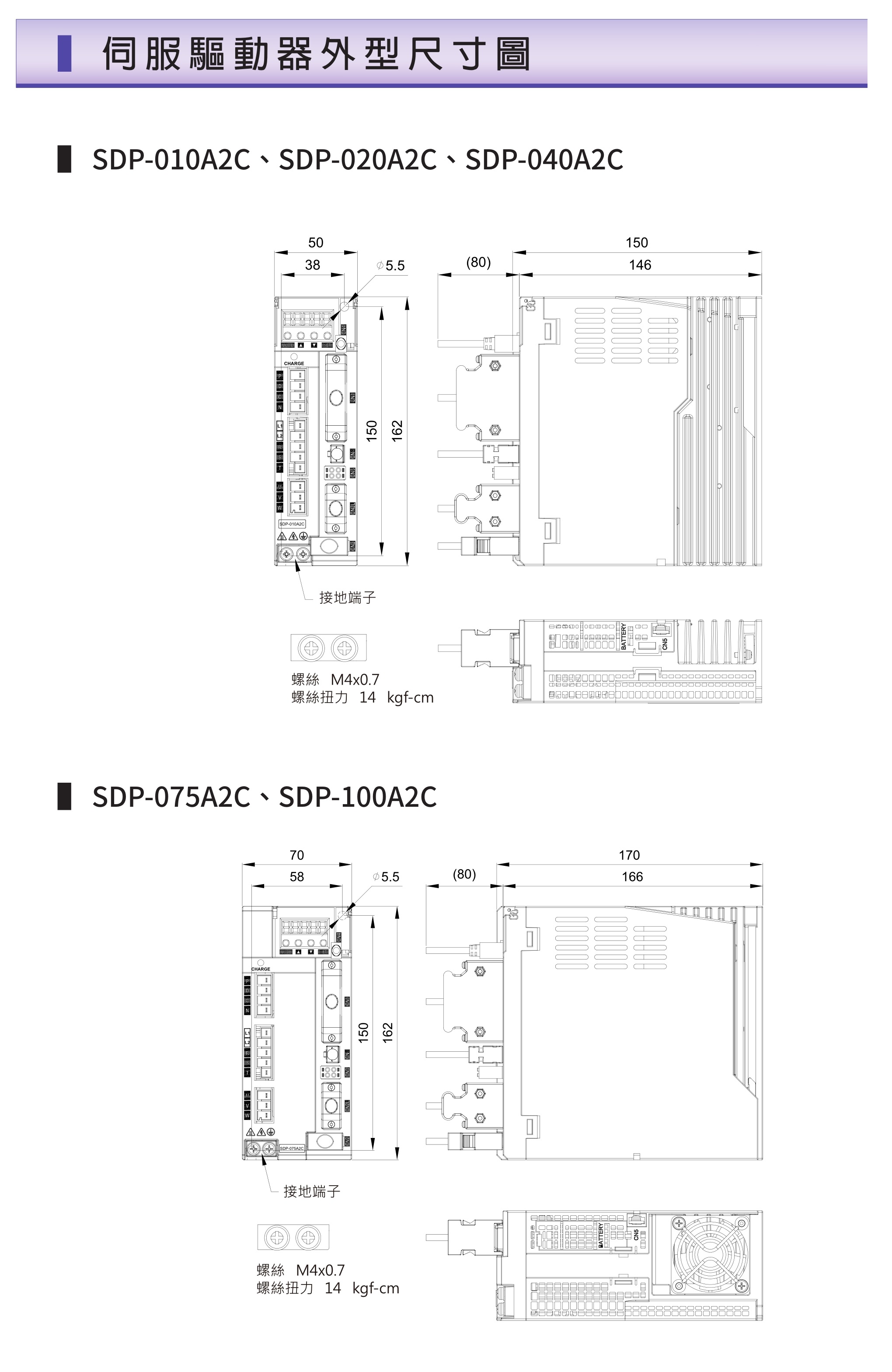

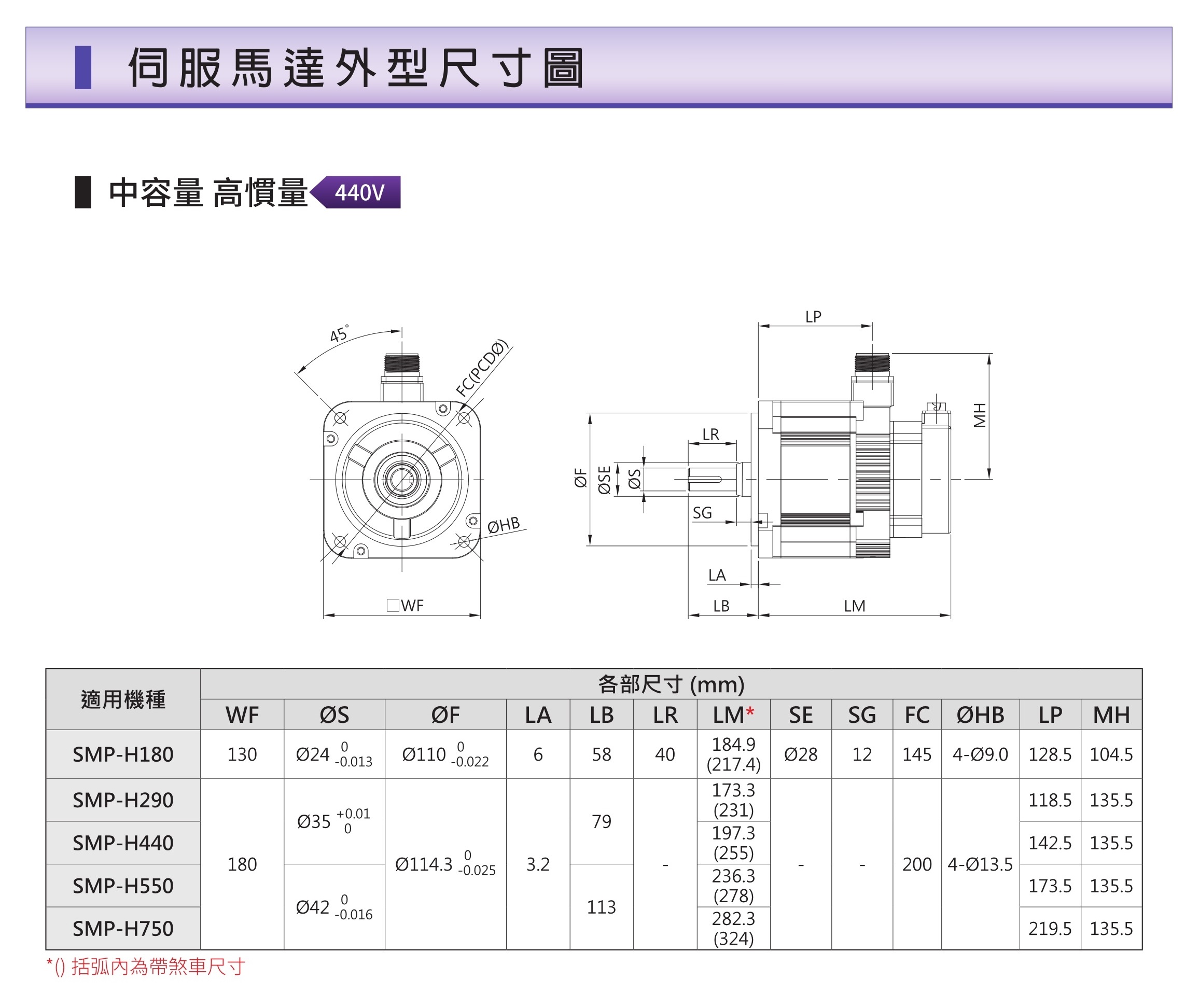

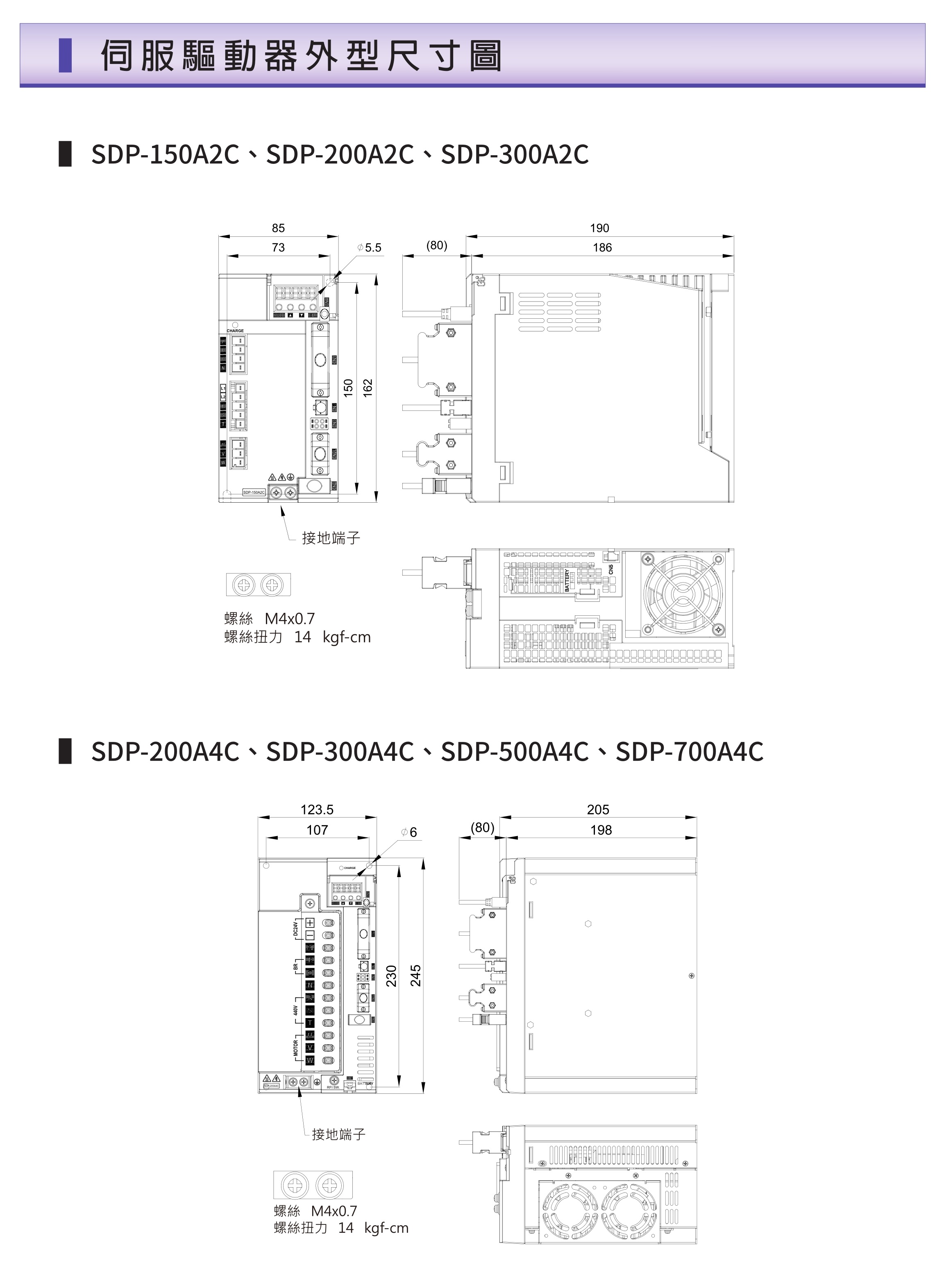

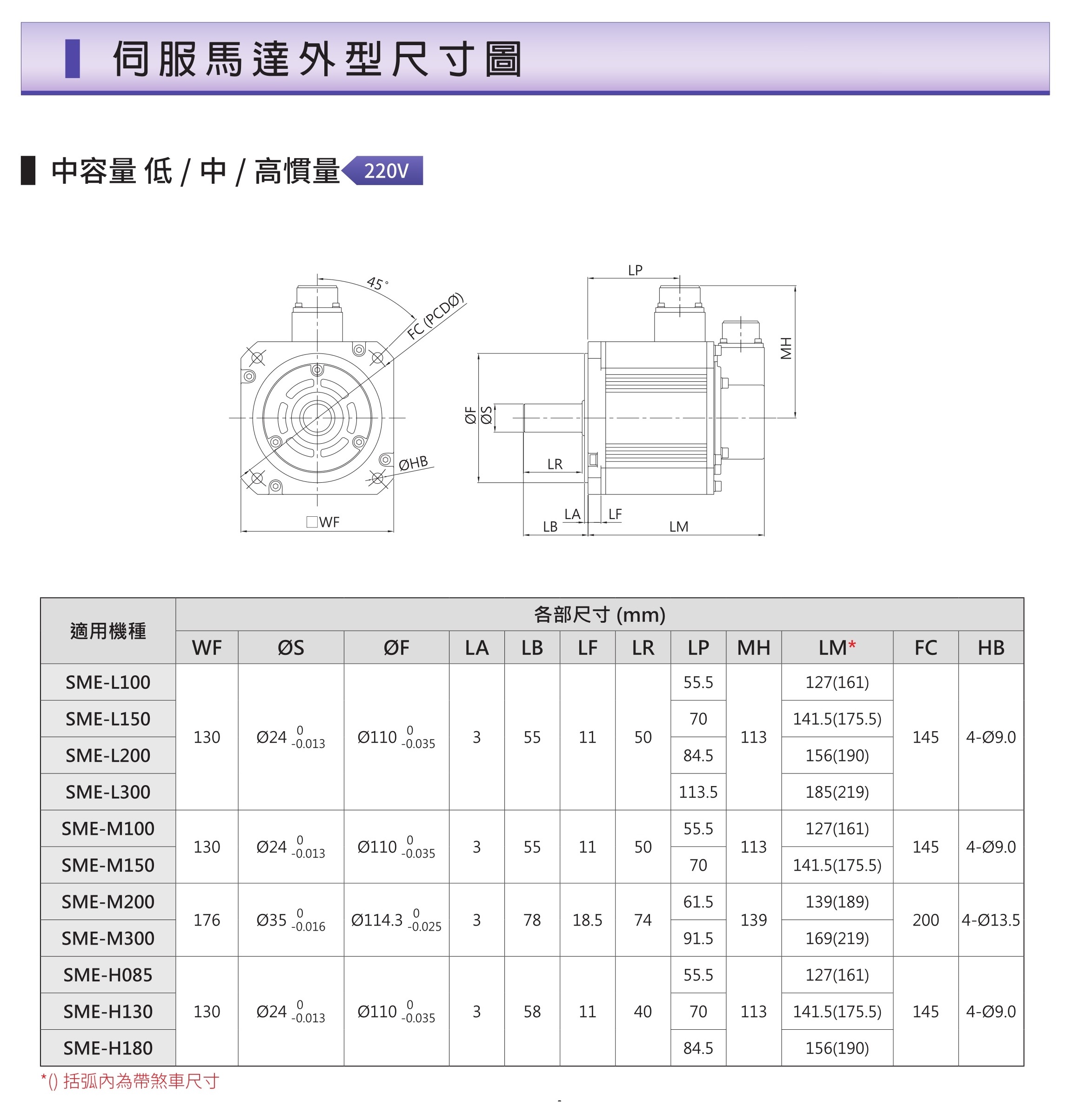

外型尺寸、法蘭尺寸

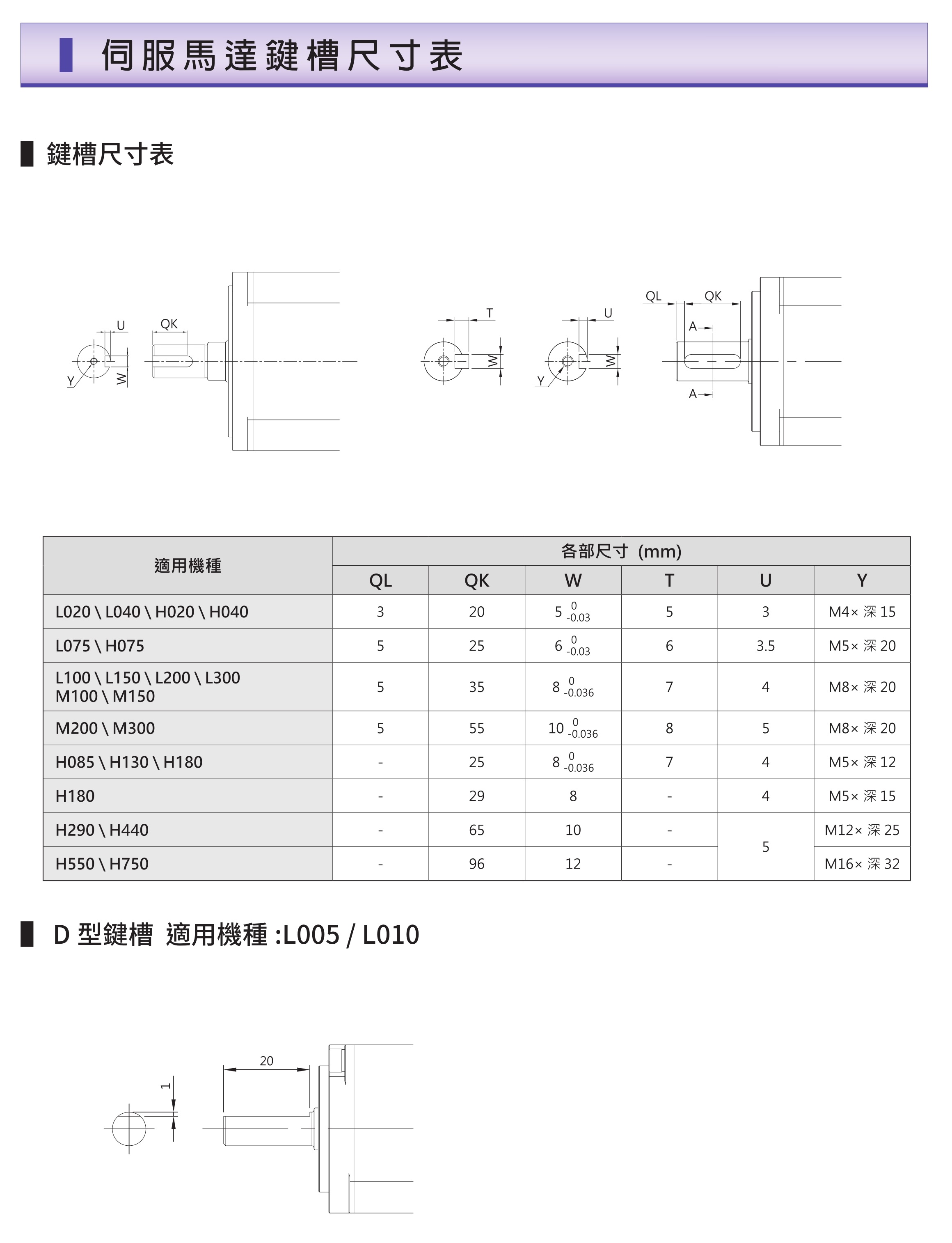

連結：驅動器-100-1KW 、驅動器-1.5K-7KW 、馬達-小容量/低高慣量、馬達-中容量/低中高慣量、馬達-中容量/高慣量、馬達鍵槽
