士林電機 > 伺服 > SDP-E

檔案下載

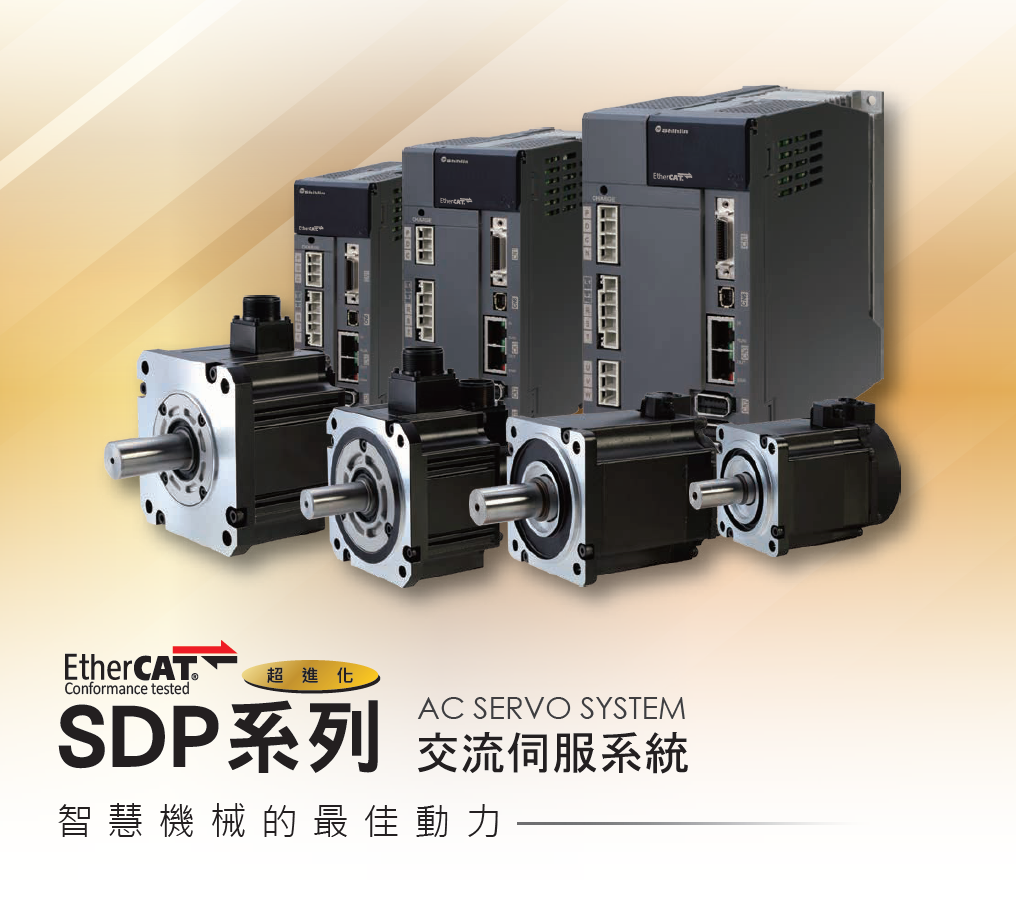

SDP-E

高階通訊型交流伺服系統(SDP系列 50W~7KW)
	特色說明：
		1.	採用24-bit編碼器。
		2.	速度響應頻寬2.5kHz。
		3.	優異的Auto-tuning功能。
		4.	自動高、低頻共振抑制功能。
		5.	絕對位置機能對應。
		6.	高靈活性的內部位置模式(單軸內藏)。
		7.	人性化伺服操作軟體。
		8.	通訊週期時間最快100μs。
		9.	通過ETG正式認證。

產品型號

產品詢價

型號	規格	備註
SDP	士林電機-伺服馬達 50W~7KW	請至詢價車備註『完整型號』

共通規格

連結：SDP 驅動器型號構成、SMP 馬達型號構成。

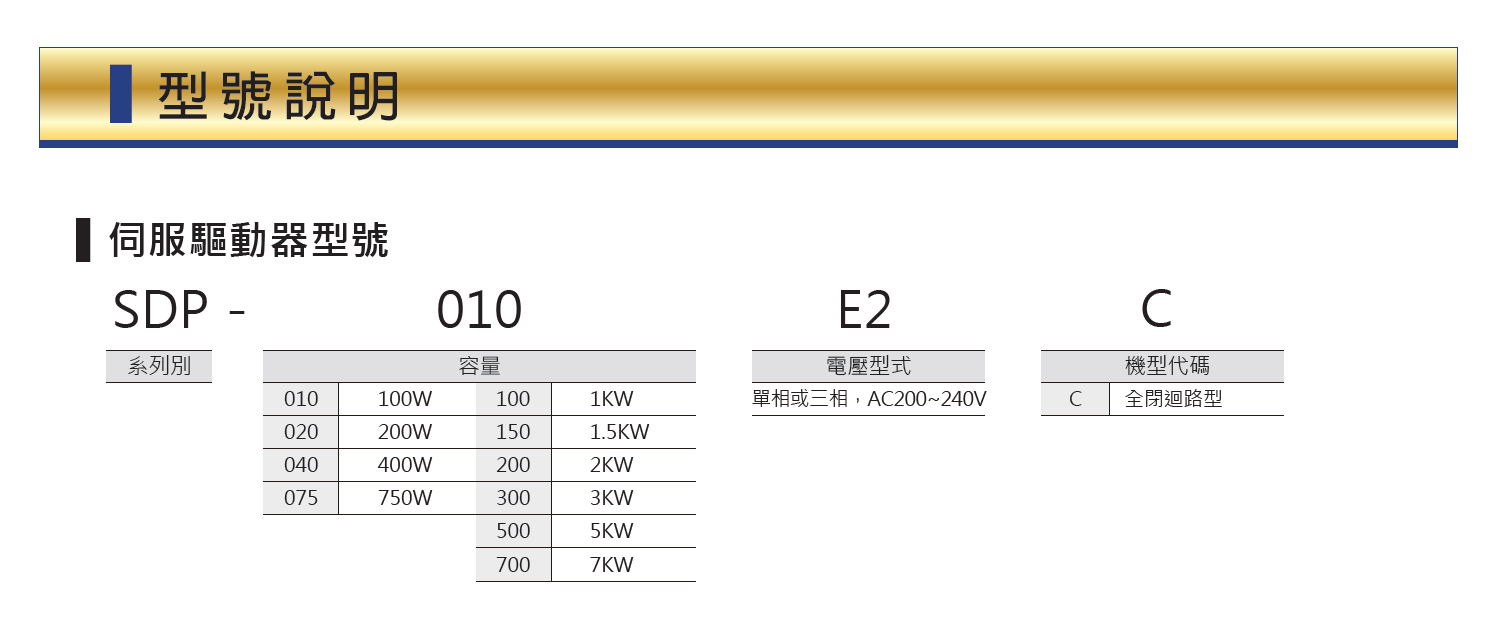

◎SDP 驅動器型號構成

連結：SDP 驅動器型號構成、SMP 馬達型號構成。

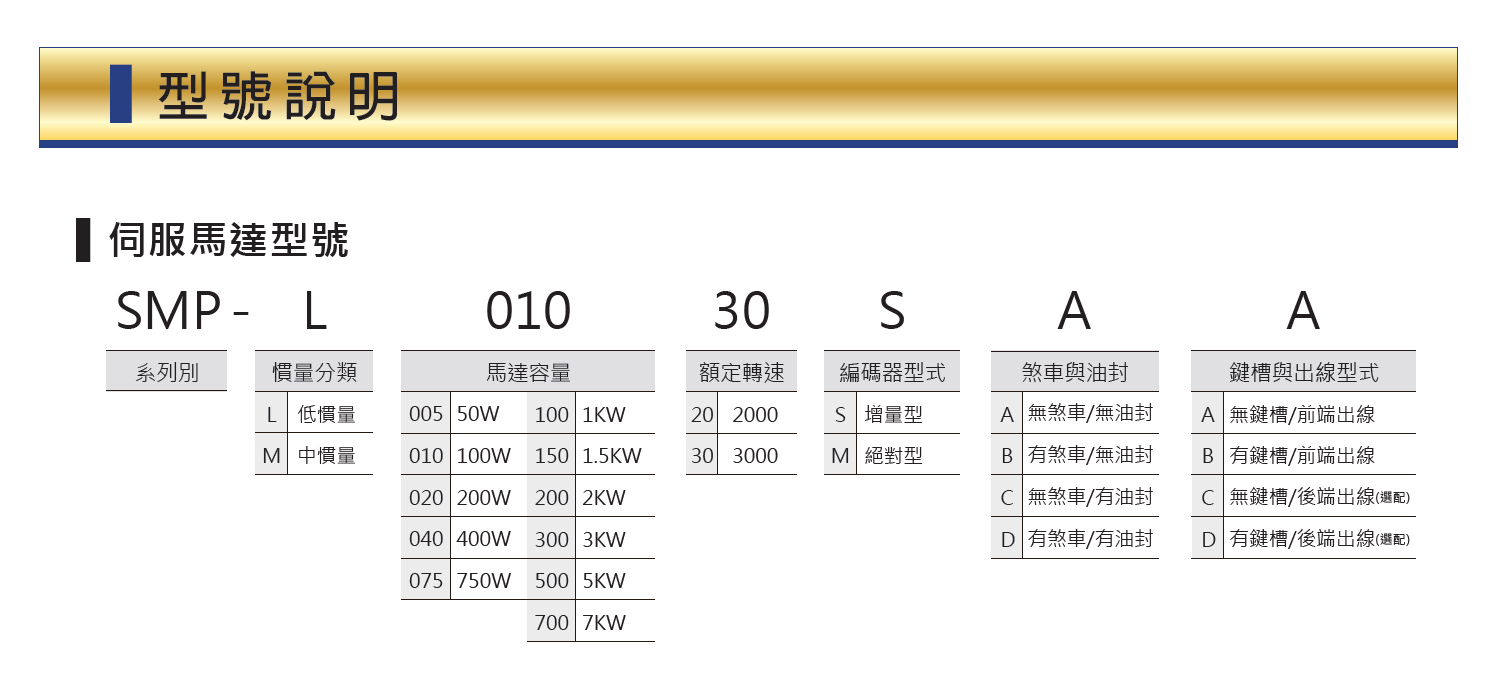

◎SMP 馬達型號構成

產品型號－伺服驅動器

◎SDP-__E2C系列

型號	額定輸出	主回路電源	備註
SDP-010E2C	100W	單相或三相AC200~240V	※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
SDP-020E2C	200W	單相或三相AC200~240V
SDP-040E2C	400W	單相或三相AC200~240V
SDP-075E2C	750W	單相或三相AC200~240V
SDP-100E2C	1KW	單相或三相AC200~240V
SDP-150E2C	1.5kW	單相或三相AC200~240V
SDP-200E2C	2KW	三相AC200~240V
SDP-300E2C	3KW	三相AC200~240V
SDP-500E2C	5KW	三相AC200~240V
SDP-700E2C	7KW	三相AC200~240V

產品型號－馬達

連結： SMP-L_系列、SMP-M_20系列。

◎SMP-L_ _ _SAA^[註1]系列（小/中容量、低慣量）

型號		額定輸出	額定轉速	備註
SMP-L_ _ _	SMP-L010	100W	3000rpm	※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
	SMP-L020	200W	3000rpm
	SMP-L040	400W	3000rpm
	SMP-L075	750W	3000rpm
	SMP-L100	1000W	2000rpm
	SMP-L150	1500W	2000rpm
	SMP-L200	2000W	2000rpm
	SMP-L300	3000W	2000rpm

※[註1]：詳細請看→型號構成→SMP馬達型號構成

連結： SMP-L_系列、SMP-M_20系列。

◎SMP-M_ _ _20SAA^[註1]系列（中容量、中慣量）

型號		額定輸出	額定轉速	備註
SMP-M_ _ _20	SMP-M10020	1000W	2000rpm	※ 外型尺寸 2D-CAD圖檔 3D-CAD圖檔請點擊聯絡我們馬上提供給您，謝謝。
	SMP-M15020	1500W	2000rpm
	SMP-M20020	2000W	2000rpm
	SMP-M30020	3000W	2000rpm
	SMP-M50020	5000W	2000rpm
	SMP-M70020	7000W	2000rpm

※[註1]：詳細請看→型號構成→SMP馬達型號構成

對照表

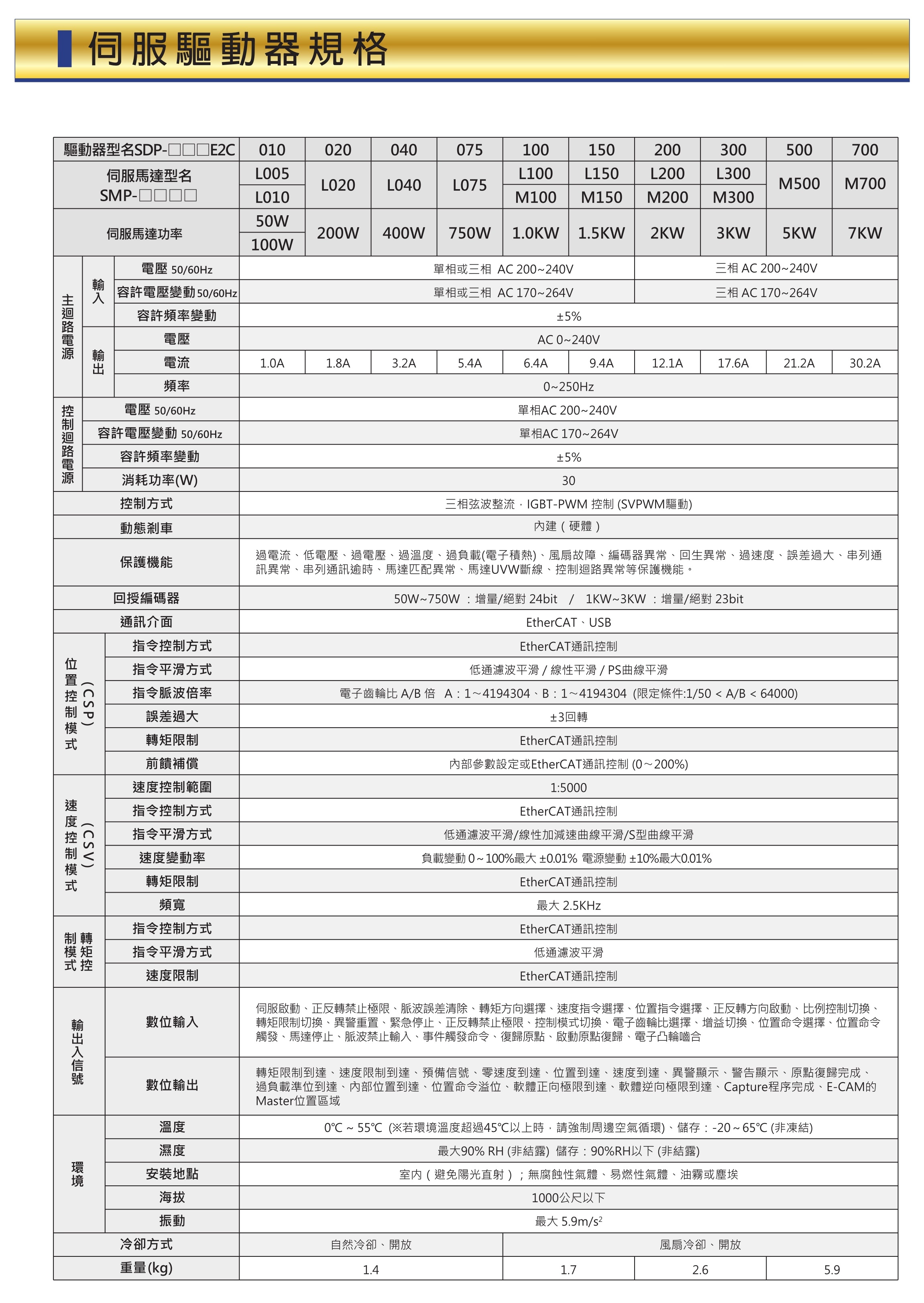

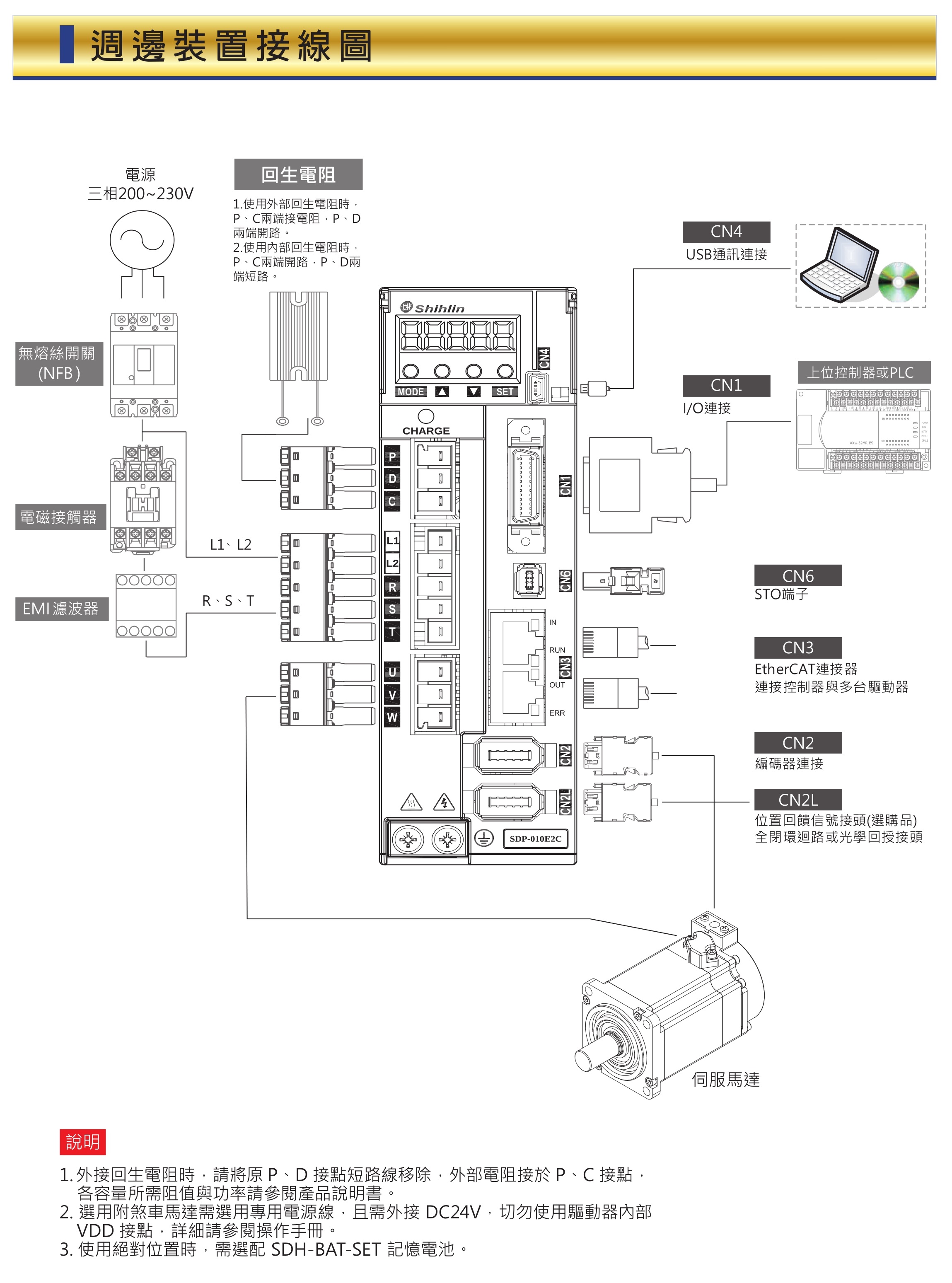

SDP-__E2C連結：SDP-__E2C周邊裝置連線圖、SDP-__E2C型號規格表

馬達　型號規格表

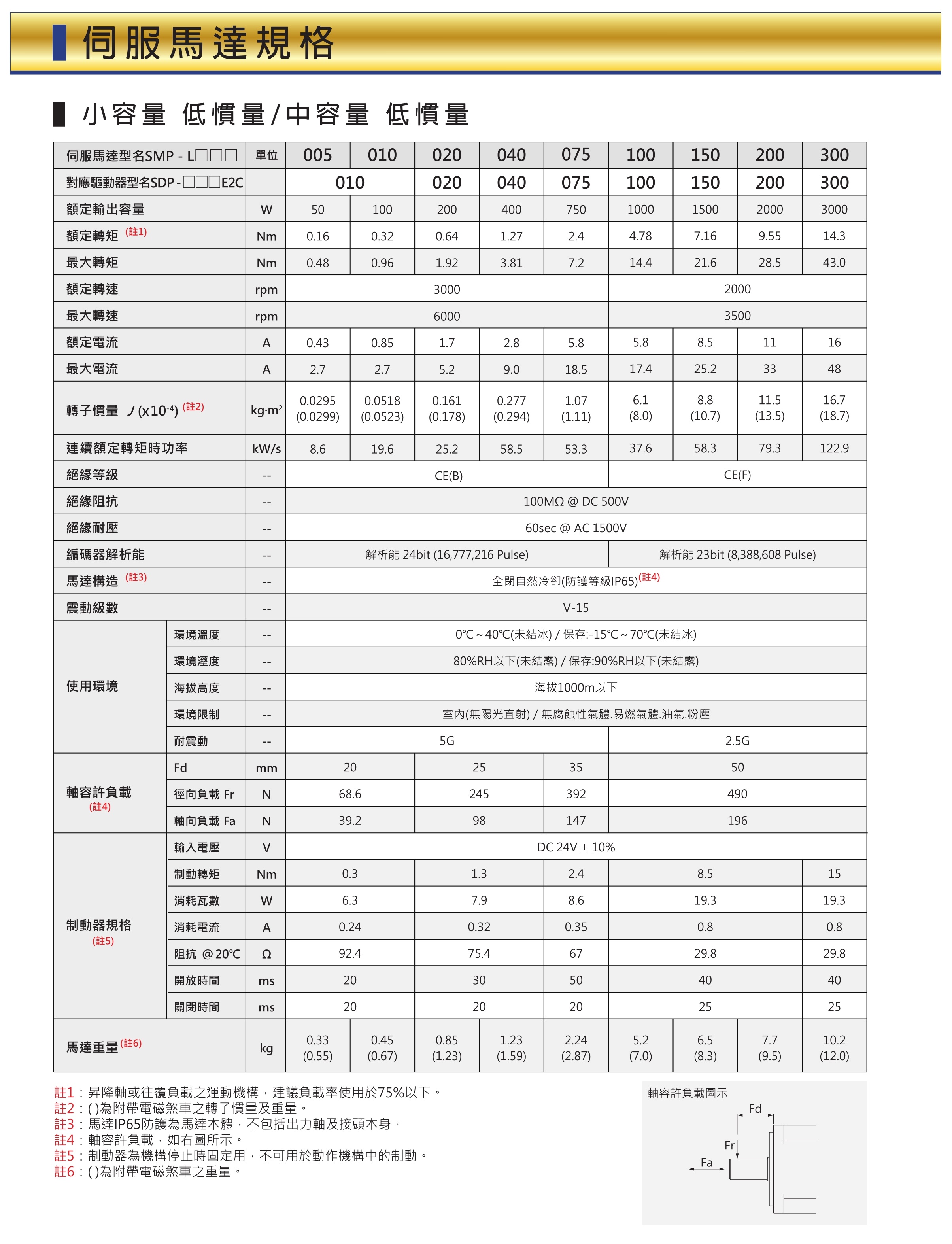

SMP-L連結：SMP-L型號規格表

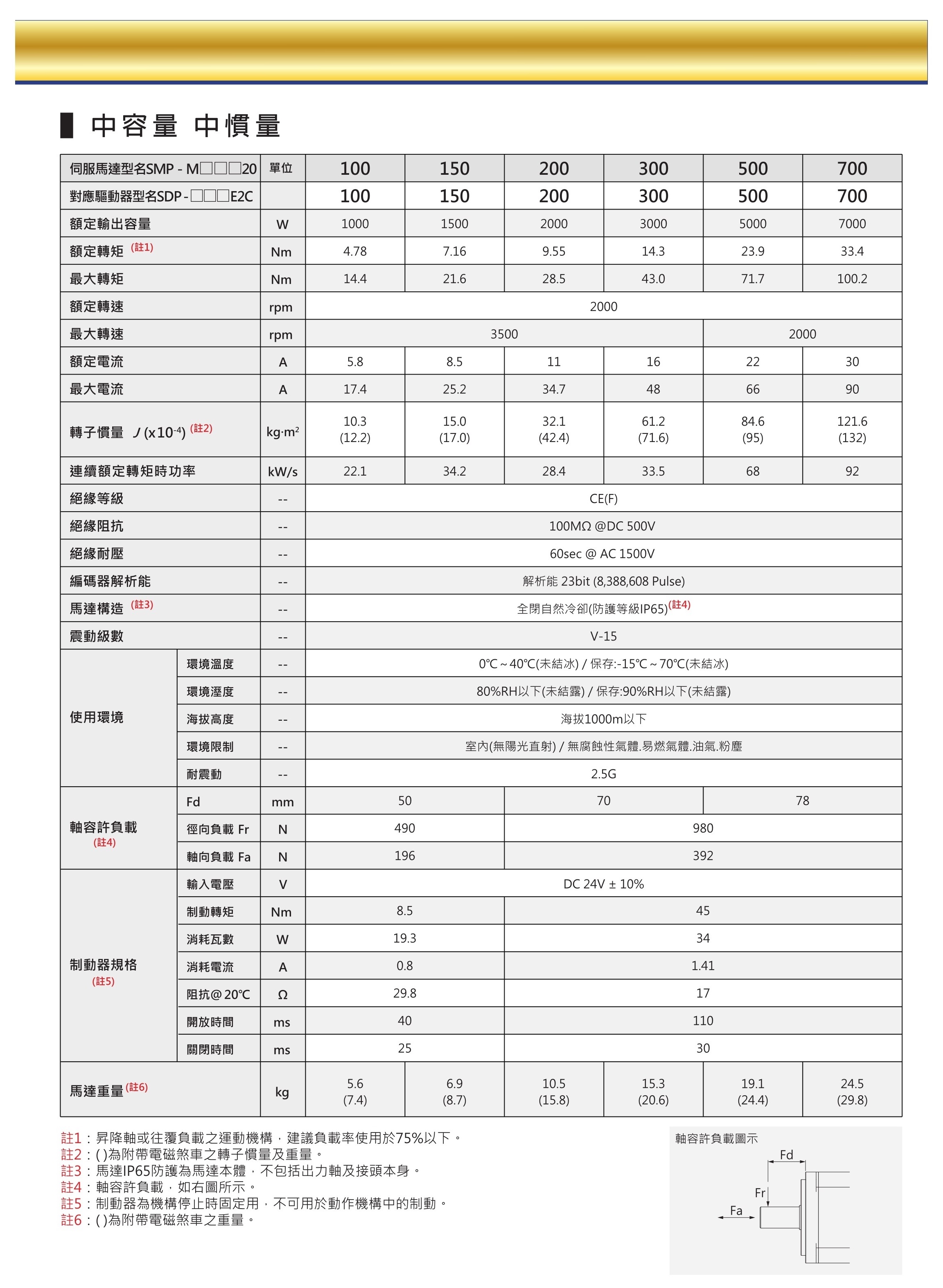

SMP-M_20連結：SMP-M_20型號規格表

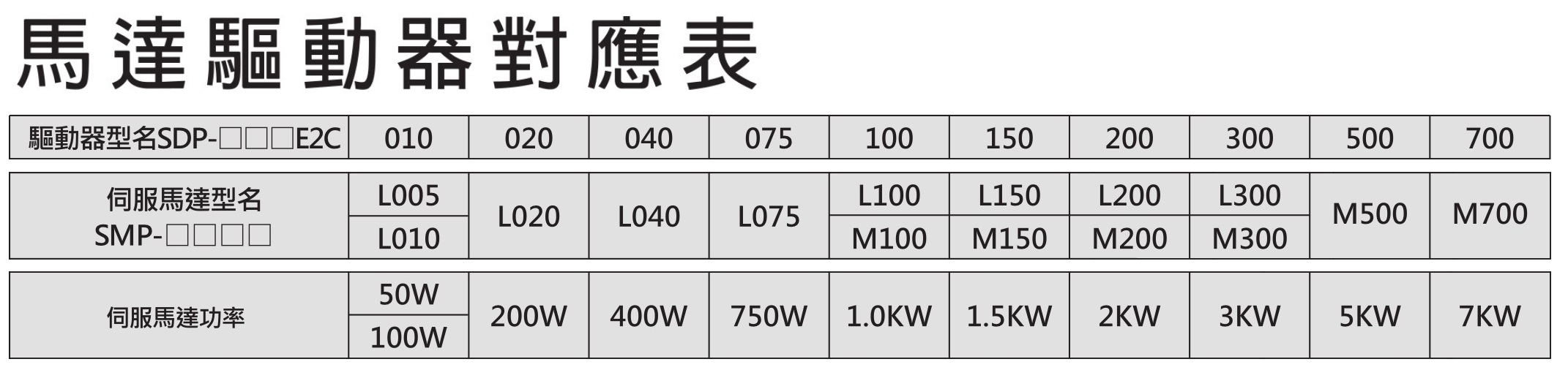

驅動及馬達組合

SDP系列 簡易參數表 及 故障警報表 ，請戳下方連結，免費下載！

→SDP 簡易參數表
→SDP 故障警報表
