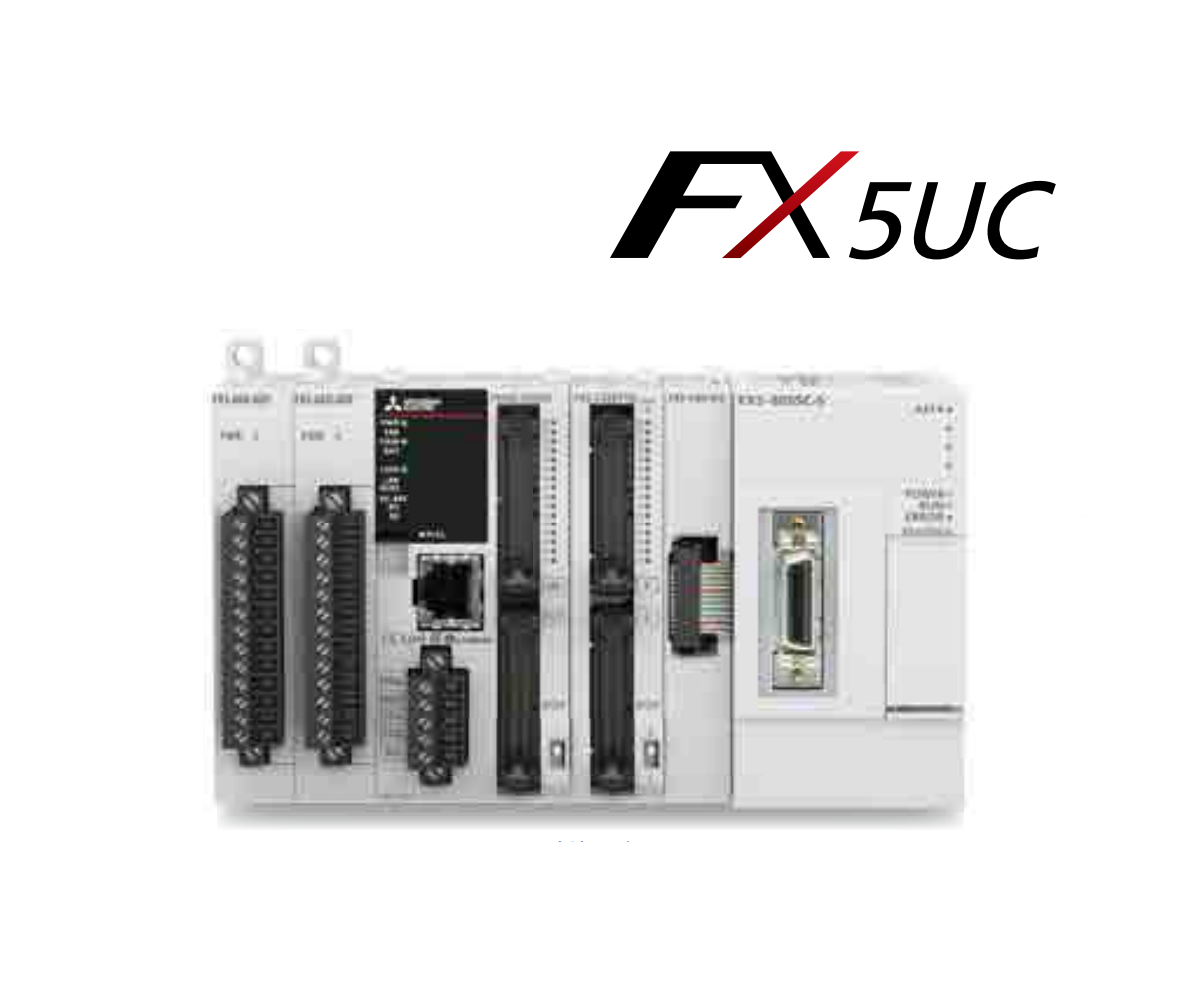

FX5UC
實現了系統匯流排的高速化，充實了內置功能，支援多種網路的新一代可編程控制器。從單機使用到涵蓋網路的系統提案，強而有力的支援客戶工業4.0設計需求。
共通規格
| 項目 | 說明 |
| CPU性能 | 程式容量：64K (不含元件註解及Statement) 指令運算速度(LD、MOV指令)：34ns 固定周期中斷程式：最小1ms |
| FX5系列I/O規模 | CPU主機：32/64/96點，可擴充最大256點。 包含遠端(CC-LINK) I/O在內，可實現最大擴充達512點的輸出/輸入控制。 |
| 內建SD記憶卡 | 內建便於更新程式與量產裝置的 SD 記憶卡插槽。此外還能將資料記錄至SD 記憶卡，協助您分析裝置狀態與生產狀況等資訊。 最大支援16G bytes（SD/SDHC記憶卡） |
| 內建 RS-485 埠 具備MODBUS功能 |
內建 RS-485 通信埠，最多可與 16 台三菱泛用型變頻器通信，且通信 距離最長可達 50m（能以 6 個應用指令控制）。 此外亦支援 MODBUS 功能，最多可連接 32 台可程式邏輯控制器、溫度 調節器等周邊機器。 |
| 內建Ethernet埠 | Ethernet 通信埠最多可在網路上支援 8 個連結通信，能連接大量電腦與機器。此外亦可支援遠端維護，以及與上層機器間的無縫SLMP 通信等功能。 |
| 高速系統匯流排通信 | MELSEC iQ-F 除了高速 CPU 之外，還實現了 1.5k word/ms （約為 FX3U 的 150 倍）的高速系統匯流排通信，在使用資料量較大的智慧功能單元時，仍能將能力發揮至極限。 |
| 未內建電池，不須維護 | 不須透過電池即可保持程式，且時鐘資料可利用大容量電容器保持 10 日（會因使用狀況而改變）。 |
| 內建定位功能 | 內建四軸獨立200KHZ，並支援20㎲高速啟動定位功能、簡易插值補間功能的應用指令。 |
規格概要
| 項目 | 規格 | |
| 電源 | 額定電壓 | DC24V |
| 消耗電力 *1 | 5W（32M）、8W（64M）、11W（96M） | |
| 衝擊電流 | 32M ：最大35A 0.5ms以下/DC24V 64M/96M ：最大40A 0.5ms以下/DC24V |
|

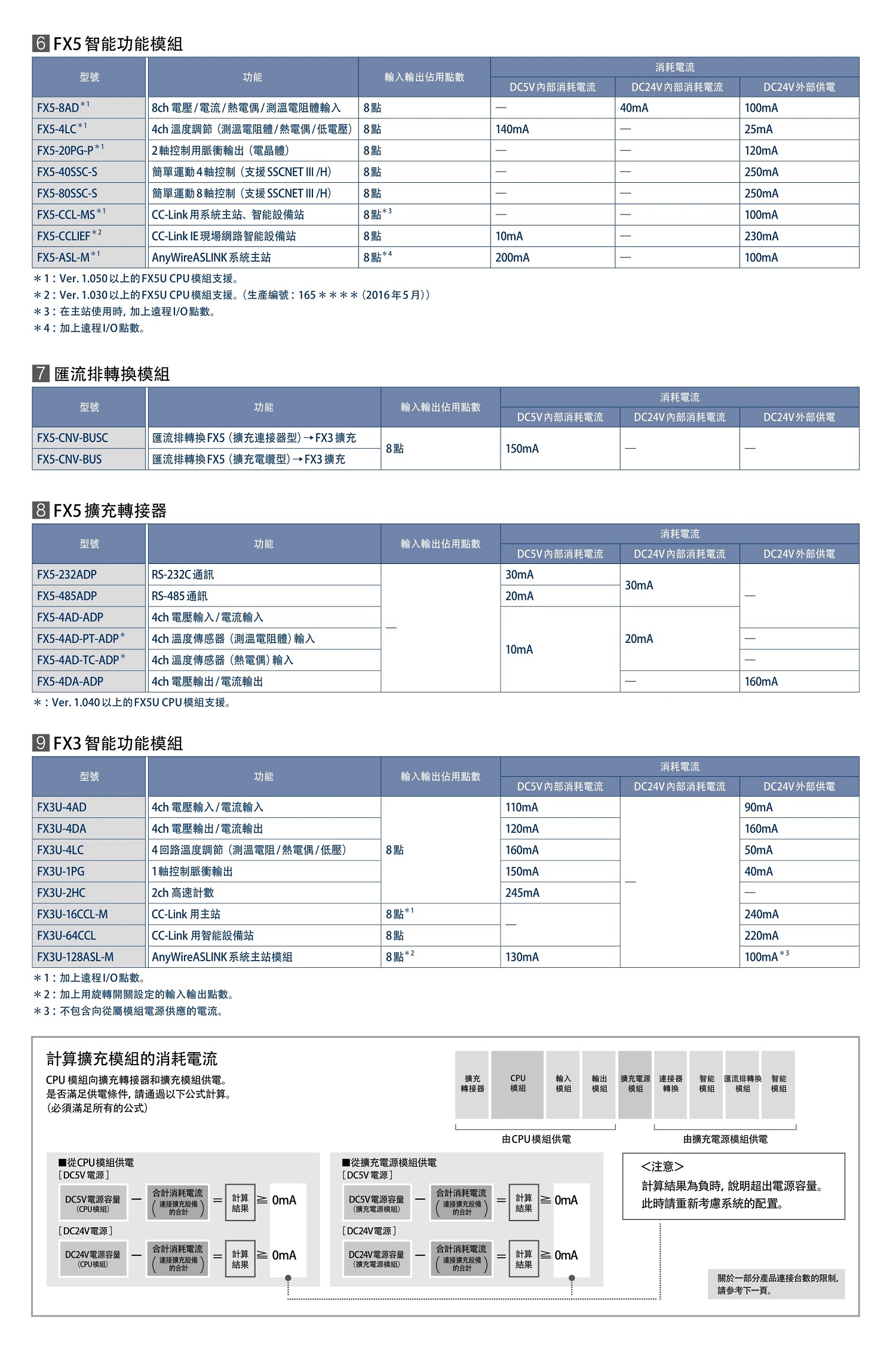

| DC5V內置電源容量 | 720mA | |
| DC24V服務電源容量 | 500mA | |
| 輸入輸出 | 輸入規格 | 5.3mA/DC24V （X020以下：4.0mA/DC24V） |
| 輸出規格 | 電晶體輸出：Y000～ Y003 0.3A/1點 Y004以後0.1A/1點，0.8A/8 點共極 *2 DC5～30V | |

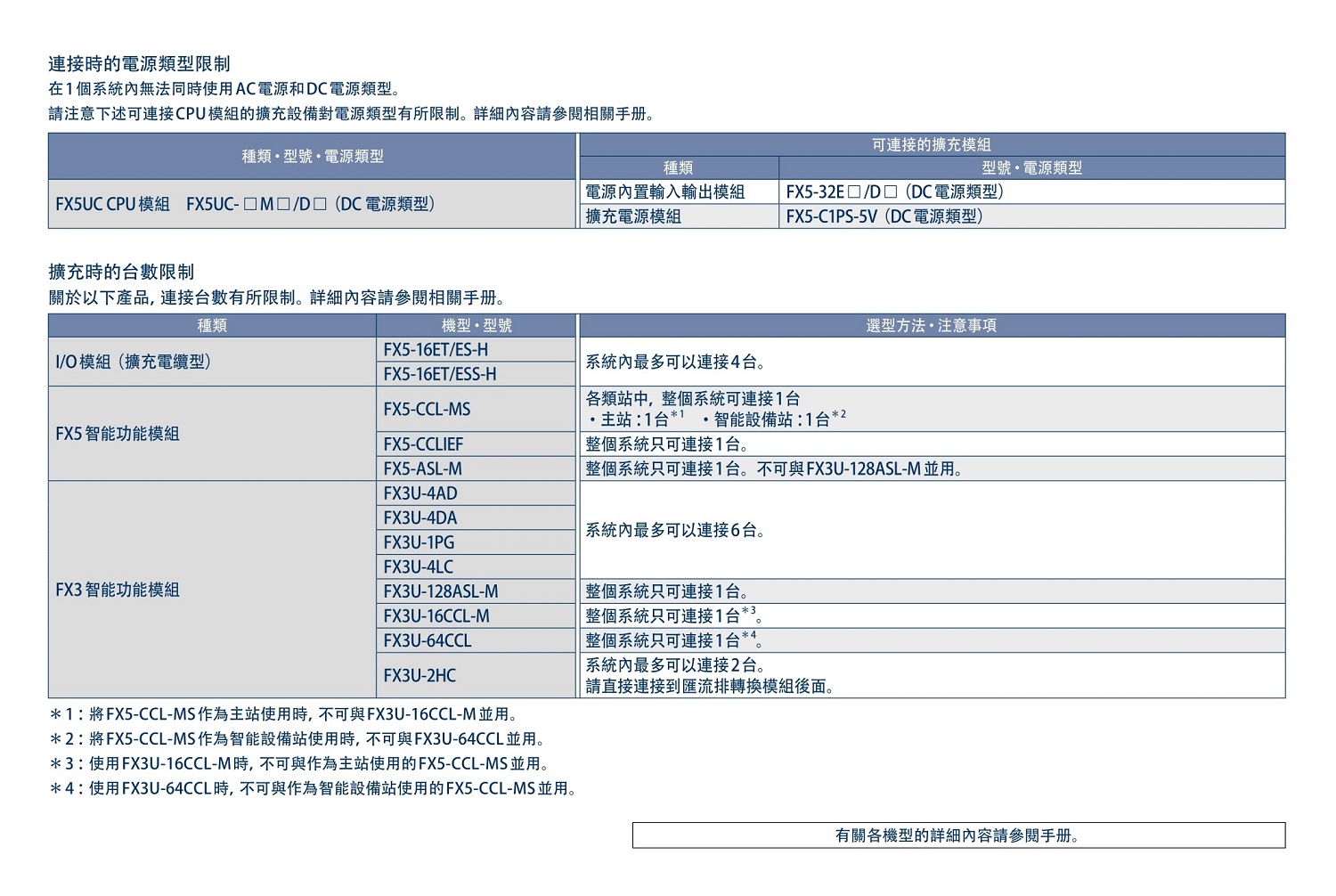

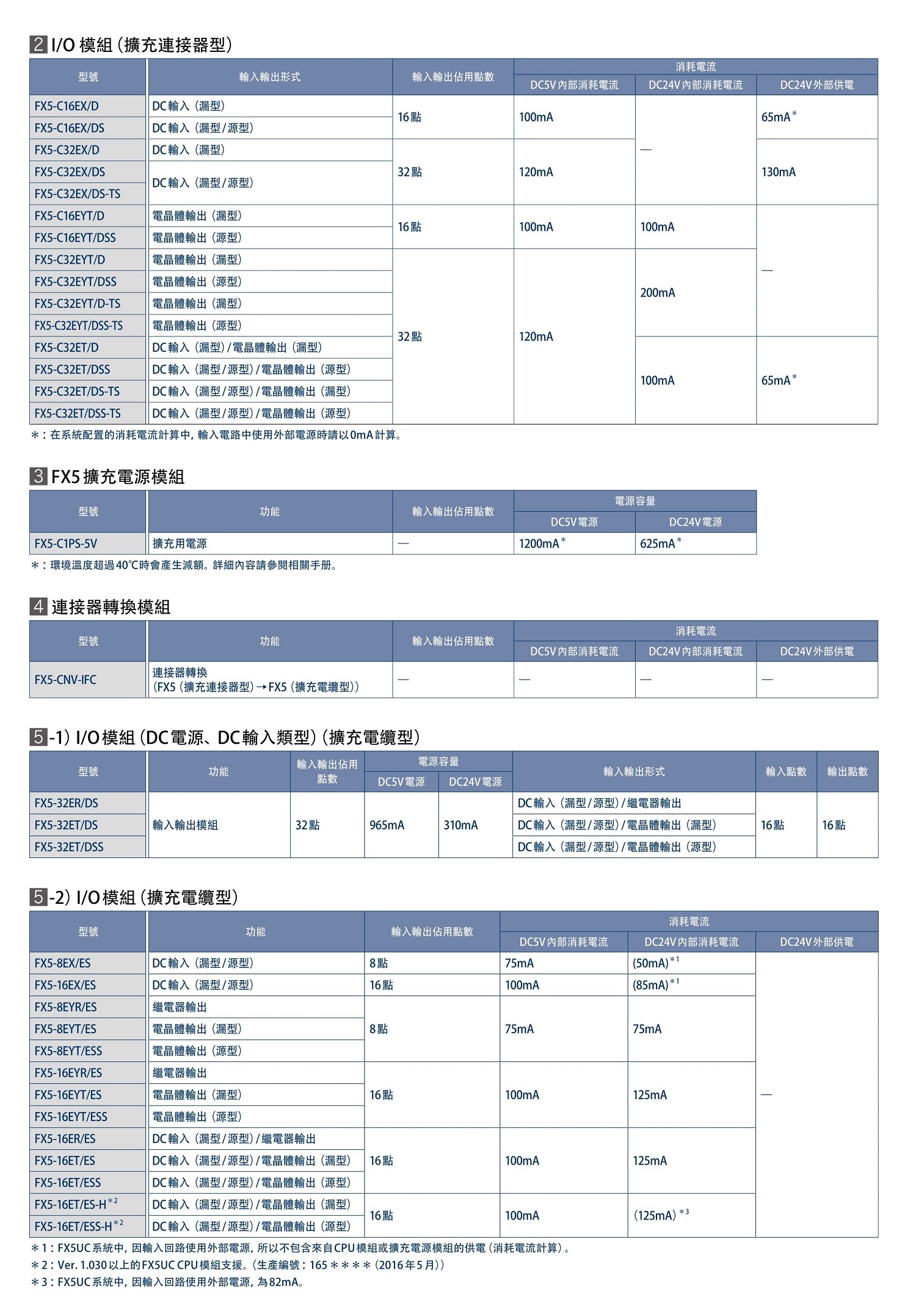

| 輸入輸出擴充 | 可連接FX5 用的擴充設備（連接擴充電纜型時，需要擴充電源模組（FX5-C1PS-5V）或連接器轉換模組（FX5-CNV-IFC）） | |
| 內置通訊端口 | Ethernet（100BASE-TX/10BASE-T）、RS-485 各1ch | |
| 內置儲存卡槽 | 1個SD儲存卡槽 | |
| ＊1： | CPU模組可連接最多數量模組時，且DC24V電源達到最大消耗電源時的數值。（包括輸入電路的電流部分） |
| ＊2： | 外部連接了2 台共極端子時，為1.6A以下。 |
|
連結：DC電源、 彈簧夾式端子台(-TS)。 ◎FX5UC系列 DC電源 SINK(漏型)＝NPN低電位輸出、SOURCE(源型)＝PNP高電位輸出
連結：DC電源、 彈簧夾式端子台(-TS)。 ◎FX5UC系列 彈簧夾式端子台(-TS) SINK(漏型)＝NPN低電位輸出、SOURCE(源型)＝PNP高電位輸出
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
性能規格
| 項目 | 規格 | |
| 控制方式 | 儲存程序重複運算 | |
| 輸入輸出控制方式 | 更新方式(可利用直接訪問輸入輸出（DX、DY）的指定直接輸入輸出) | |
| 程序規格 | 編程語言 | 階梯圖（LD）、結構化文字（ST）、功能模組圖/階梯圖（FBD/LD） |
| 編程擴充功能 | 功能塊（FB）、功能（FUN）、標籤程序（局部/全局） | |
| 持續掃描 | 0.2 ～ 2000ms（可設定0.1ms為單位） | |
| 固定週期中斷 | 1 ～ 60000ms（可設定1ms為單位） | |
| 定時器性能規格 | 100ms、10ms、1ms | |
| 執行程序個數 | 32個 | |
| FB文件數 | 16個（用戶最多可使用15 個） | |
| 操作規格 | 實施類型 | 待機類型、初始執行類型、實際掃描類型、固定週期執行類型、事件執行類型 |
| 中斷種類 | 內部定時器中斷、輸入中斷、高速比較一致中斷、來自模組的中斷 | |
| 指令處理速度 | LD X0 | 34ns |
| MOV D0 D1 | 34ns | |
| 儲存容量 | 程序容量 | 64k步（128k字節，暫存） |
| SD記憶卡 | 記憶卡容量（SD/SDHC儲存卡 ：最大4G字節） | |
| 軟元件/標籤記錄 | 輸入2ch、輸出1ch120k字節 | |
| 數據記錄/標準ROM | 5M字節 | |
| 暫存（ROM）寫入次數 | 最多2萬次 | |
| 最多保存文件數 | 軟元件/標籤記錄 | 1個 |
| 數據記錄 P:程序文件數 FB:FB 文件數 |
P ： 32 個，FB ： 16 個 | |
| SD儲存卡 | 2G字節 ：511 個＊1, 4G字節 ：65534 個 *1 | |
| 時鐘功能 | 顯示訊息 | 年，月，日，時，分，秒，星期（自動識別潤年） |
| 精度 | 月誤差±45秒/25℃（TYP） | |

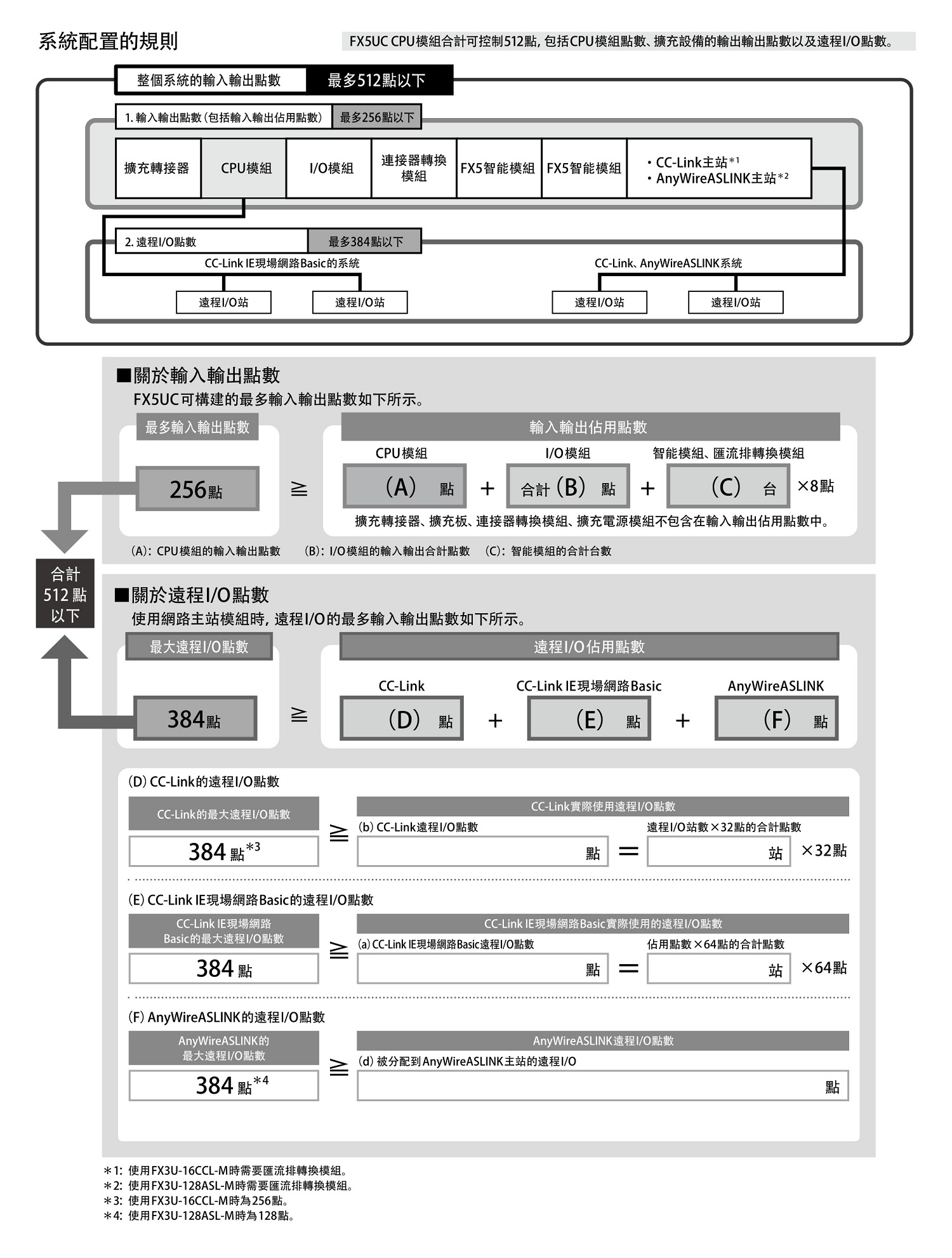

| 輸入輸出點數 | ①輸入輸出點數 | 256 點以下 |
| ②遠端I/O點數 | 384 點以下 | |
| ①與②的合計點數 | 512 點以下 | |
| 停電保持（時針數據 *2） | 保持方法 | 大容量電容器 |
| 保持時間 | 10日（環境溫度 ：25℃） | |
| 停電保持（軟元件） | 停電保持容量 | 最多12K字 *3 |
| ＊1： | 表中的數值是根文件夾可保存的個數。 |
| ＊2： | 通過使用PLC內置的大容量電容內的儲存電量，可以保持時針數據。大容量電容的電量低下時，數據無法正確保存。電容存有電量的保持時間（PLC 30分鐘以上通電）為10天（環境溫度為：25℃）。電容的保持時間，隨環境溫度有所變化。環境溫度較高時，電量的保持時間變短。 |
| ＊3： | 可對軟元件（高速）區域內的所有軟元件實施停電保持。使用電池時，軟元件（標準）區域的軟元件也能保持。 |
元件點數
| 項目 | 進制 | 最多點數 | |||
| 使用者元件點數 | 輸入繼電器（X） | 8 | 1024 點以下 | 輸入輸出所分配的X、Y合計點數最多為256 點。 | |
| 輸出繼電器（Y） | 8 | 1024 點以下 | |||
| 內部繼電器（M） | 10 | 32768 點（可通過參數變更）*1 | |||
| 鎖存繼電器（L） | 10 | 32768 點（可通過參數變更）*1 | |||
| 網路繼電器（B） | 16 | 32768 點（可通過參數變更）*1 | |||
| 指示燈（F） | 10 | 32768 點（可通過參數變更）*1 | |||
| 特殊網路繼電器（SB） | 16 | 32768 點（可通過參數變更）*1 | |||
| 步進繼電器（S） | 10 | 4096 點（固定） | |||
| 定時器類 | 定時器（T） | 10 | 1024 點（可通過參數變更）*1 | ||
| 累積定時器類 | 累積定時器（ST） | 10 | 1024 點（可通過參數變更）*1 | ||
| 計數器類 | 計數器（C） | 10 | 1024 點（可通過參數變更）*1 | ||
| 超長計數器（LC） | 10 | 1024 點（可通過參數變更）*1 | |||
| 數據暫存器（D） | 10 | 8000 點（可通過參數變更）*1 | |||
| 網路暫存器（W） | 16 | 32768 點（可通過參數變更）*1 | |||
| 特殊網路暫存器（SW） | 16 | 32768 點（可通過參數變更）*1 | |||
| 系統元件點數 | 特殊繼電器（SM） | 10 | 10000 點（固定） | ||
| 特殊暫存器（SD） | 10 | 12000 點（固定） | |||
| 模組處理元件 | 智能功能模組軟元件 | 10 | 65536 點（通過U□\G□指定） | ||
| 索引暫存器點數 | 索引暫存器（Z）*2 | 10 | 24 點 | ||
| 長索引暫存器（LZ）*2 | 10 | 12 點 | |||
| 文件暫存器點數 | 文件暫存器（R） | 10 | 32768 點（可通過參數變更）*1 | ||
| 嵌套點數 | 嵌套（N） | 10 | 15 點（固定） | ||
| 指針點數 | 指針（P） | 10 | 4096 點 | ||
| 中斷指針（I） | 10 | 178 點（固定） | |||
| 其他 | 10 進制常數（K） | 帶符號 | — | 16 位時 ：-32768 ～ +32767， 32 位時 ：-2147483648 ～ +2147483647， |
|
| 無符號 | — | 16 位時 ：0 ～ 65535， 32 位時 ：0 ～ 4294967295， |
|||
| 16 進制常數（H） | — | 16 位時 ：0～ FFFF， 32 位時 ：0～ FFFFFFFF |
|||
| 實數常數（E） | 單精度 | — | E-3.40282347+38～ E-1.17549435-38，0，E1.17549435-38～ E3.40282347+38 | ||
| 文字串 | — | 轉換JIS編碼 最多半角為255 文字（包含NULL在內為256 文字） | |||
| ＊1： | 在CPU內置儲存器容量的範圍內，可通過參數變更。 |
| ＊2： | 索引暫存器（Z）和長索引暫存器（LZ）合計為24 字以下時可設定。 |
