三菱電機 > MELSEC IQ-F系列 > FX5S
FX5S

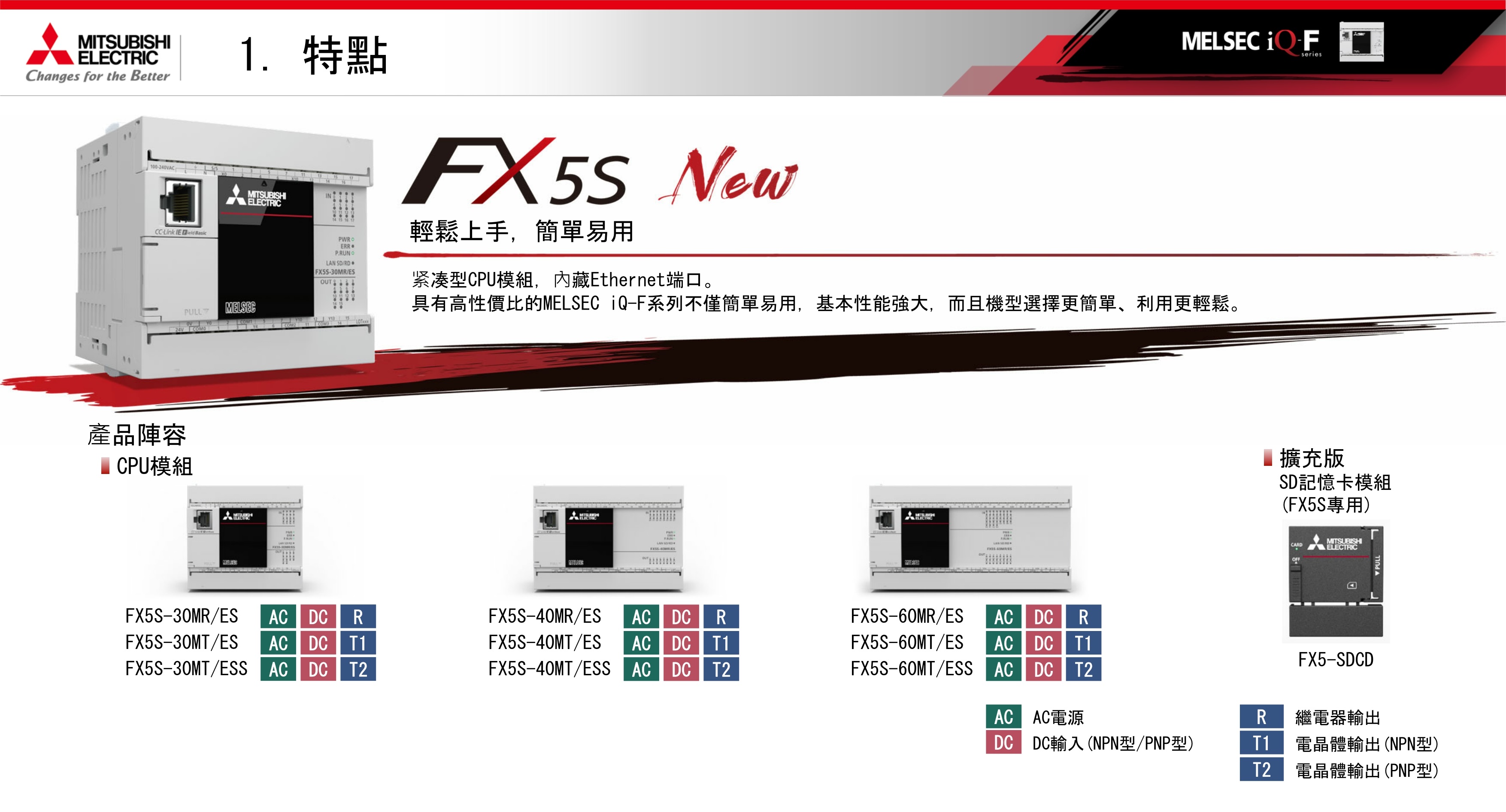

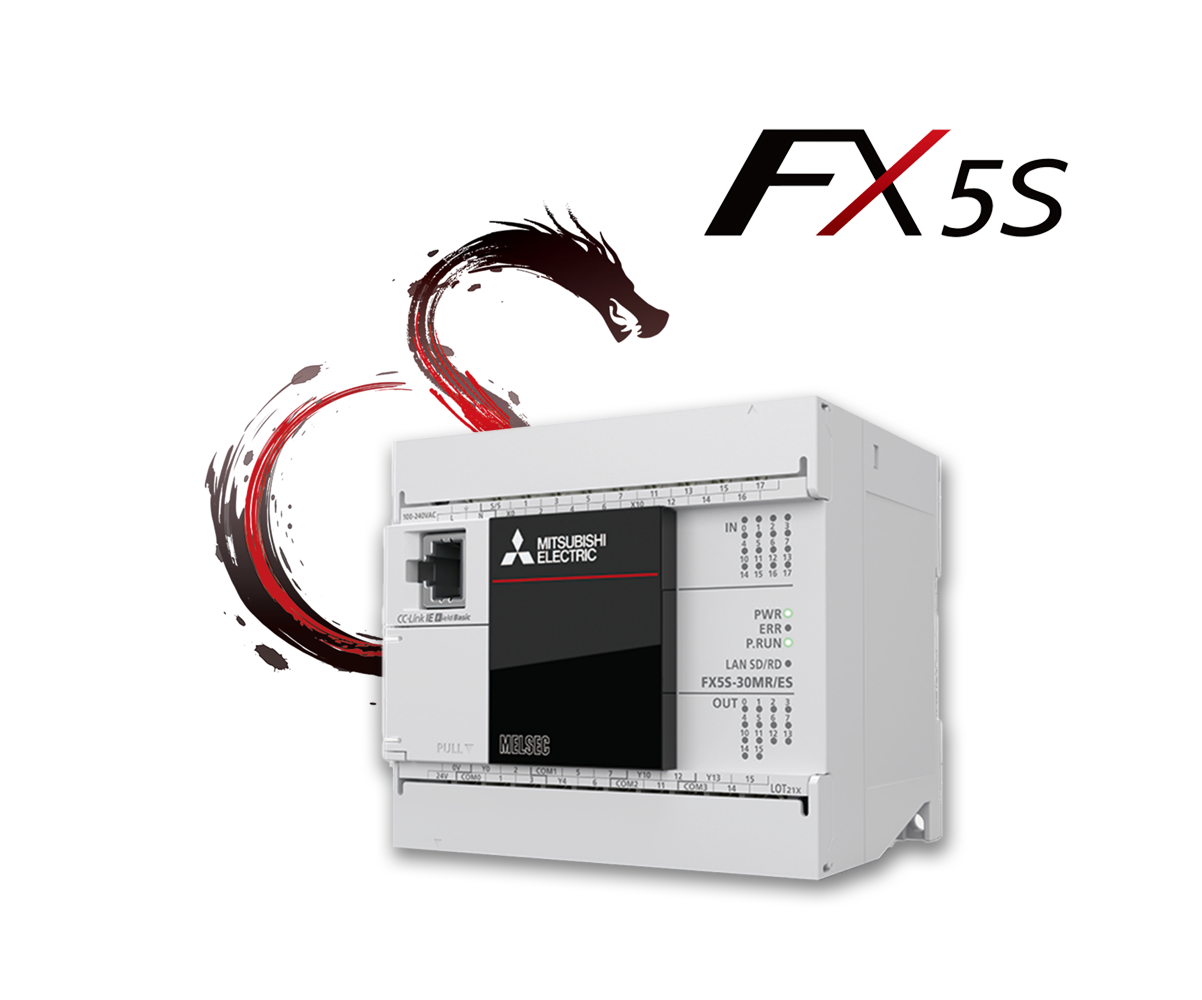

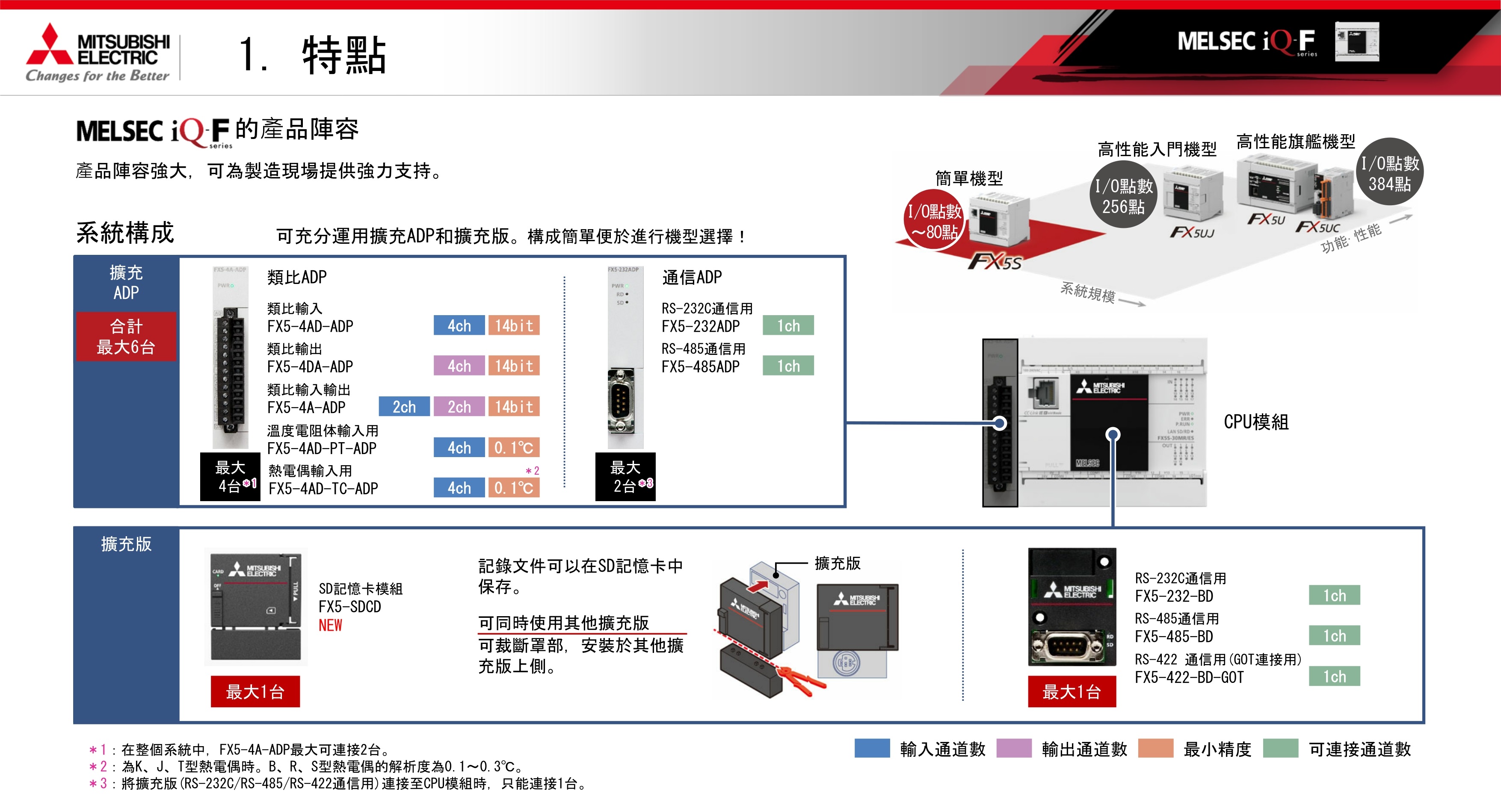

緊湊型CPU模組，內藏Ethernet，簡單易用，基本性能強大～

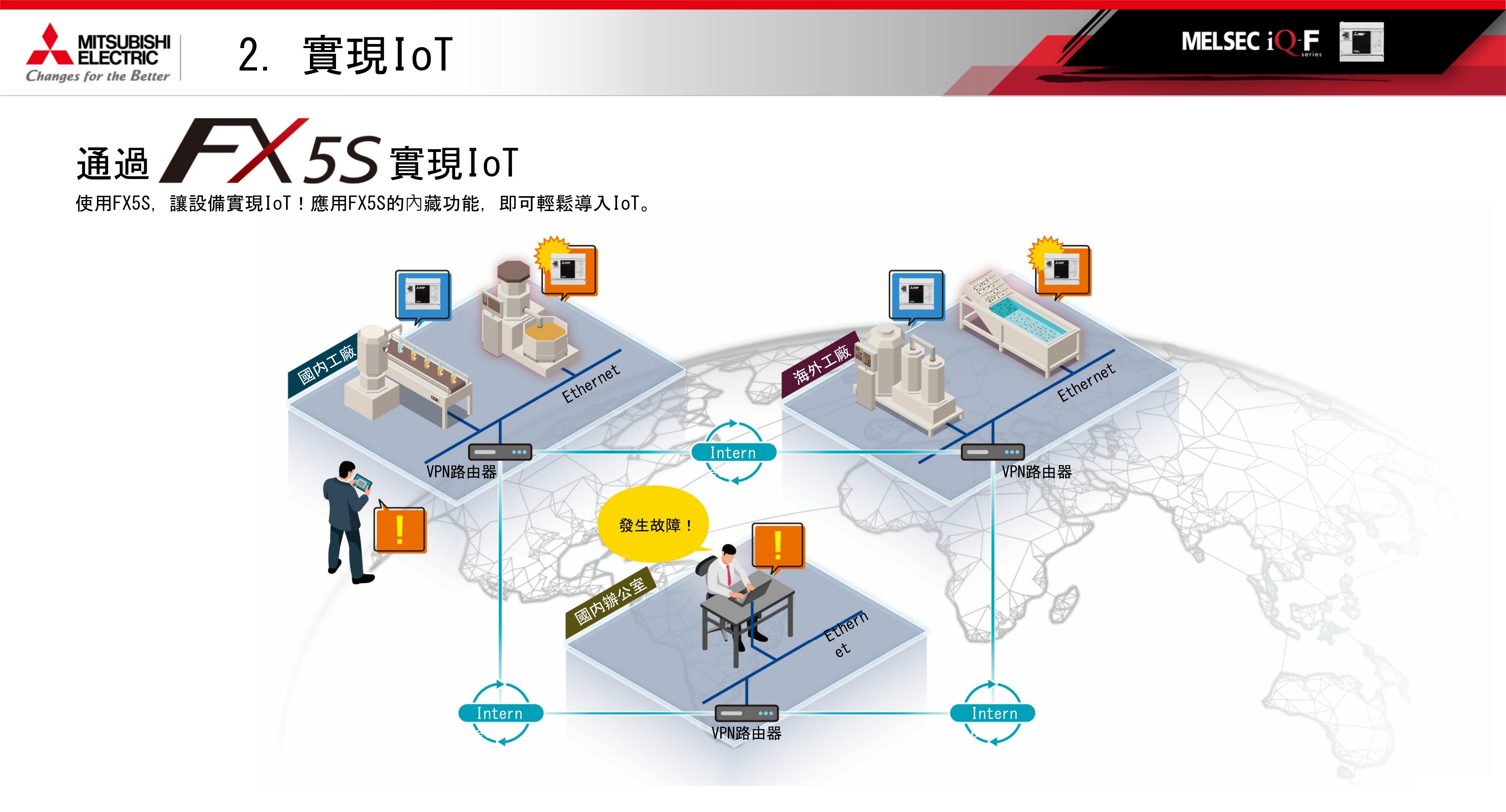

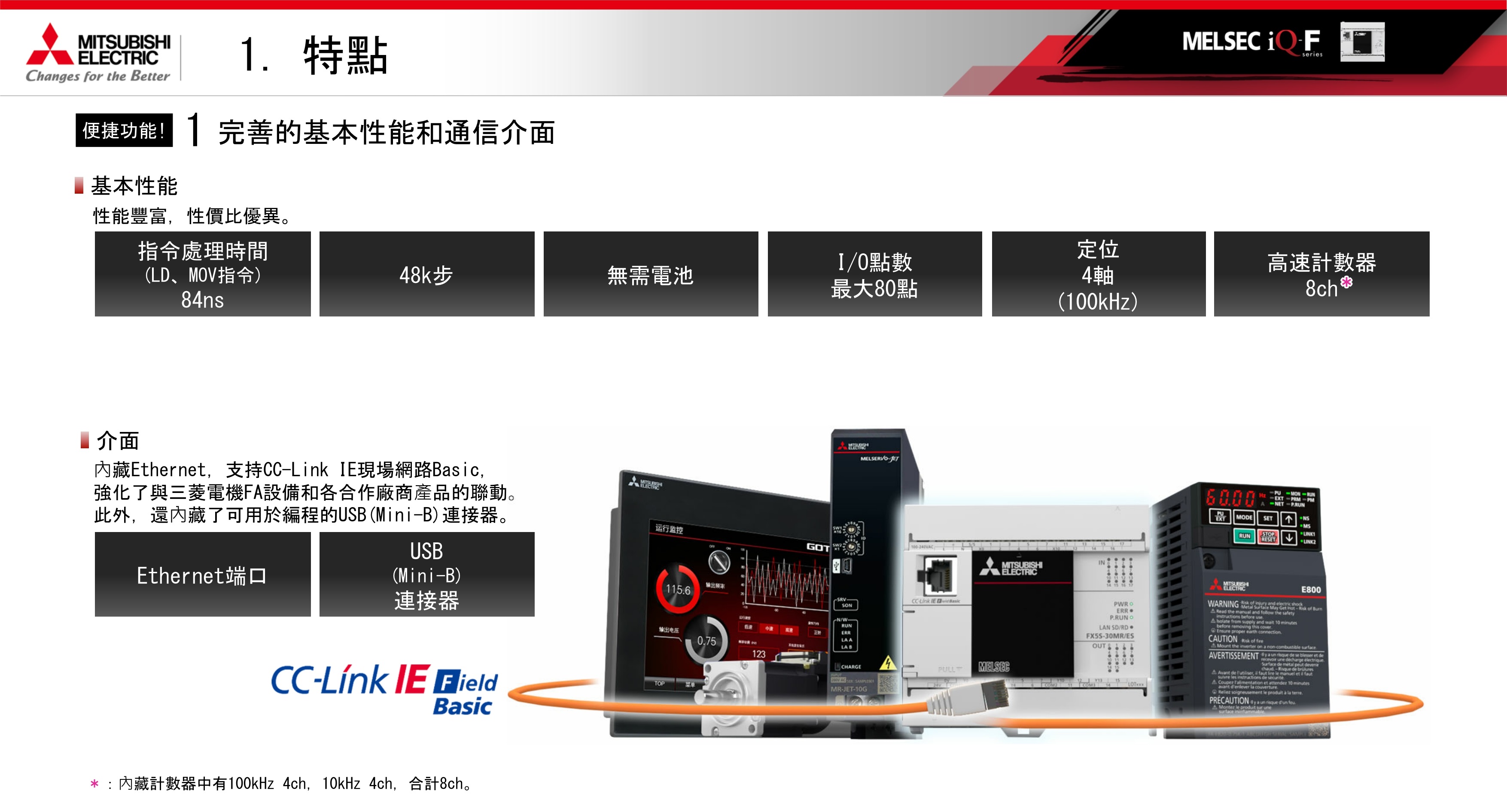

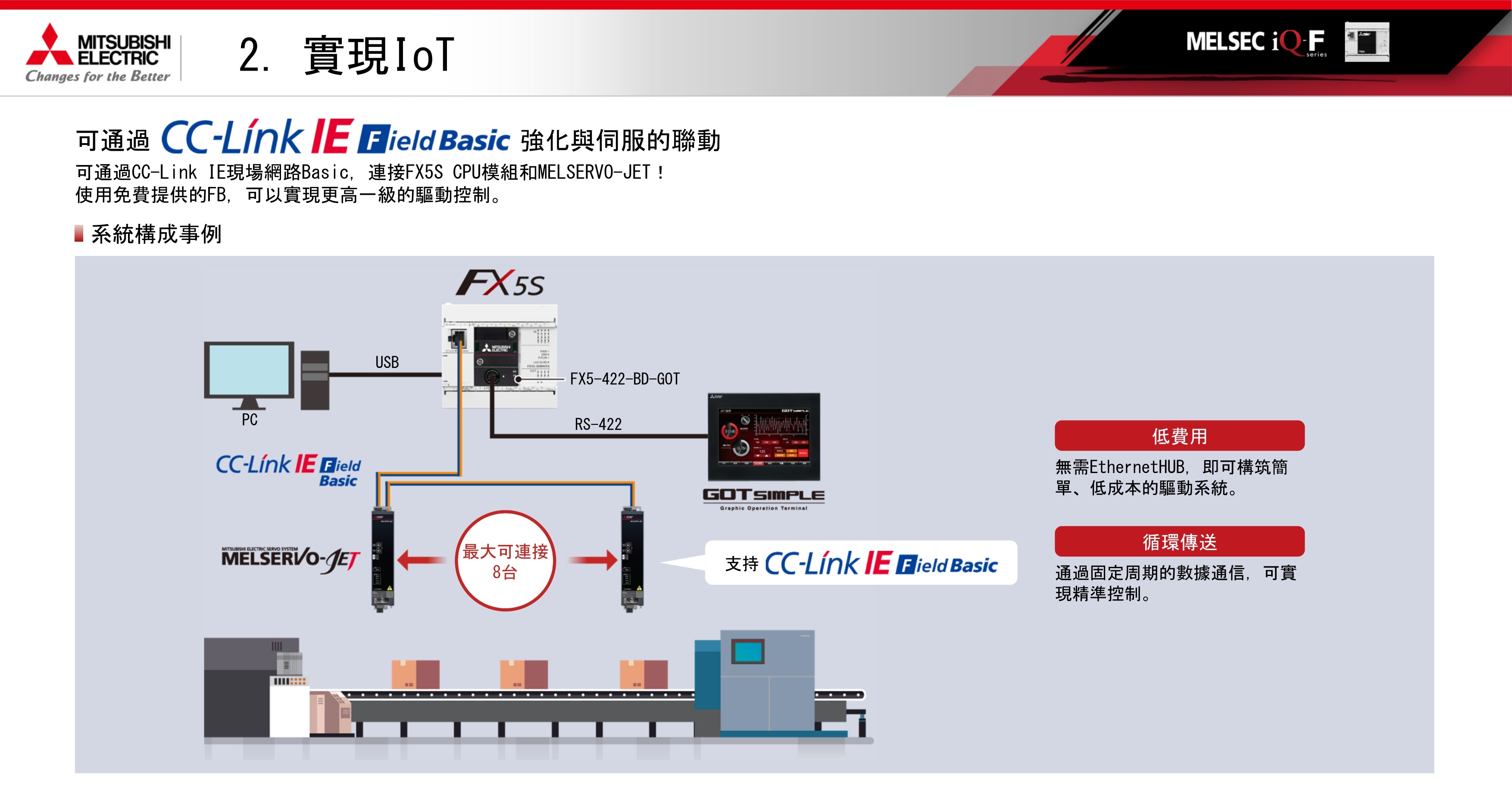

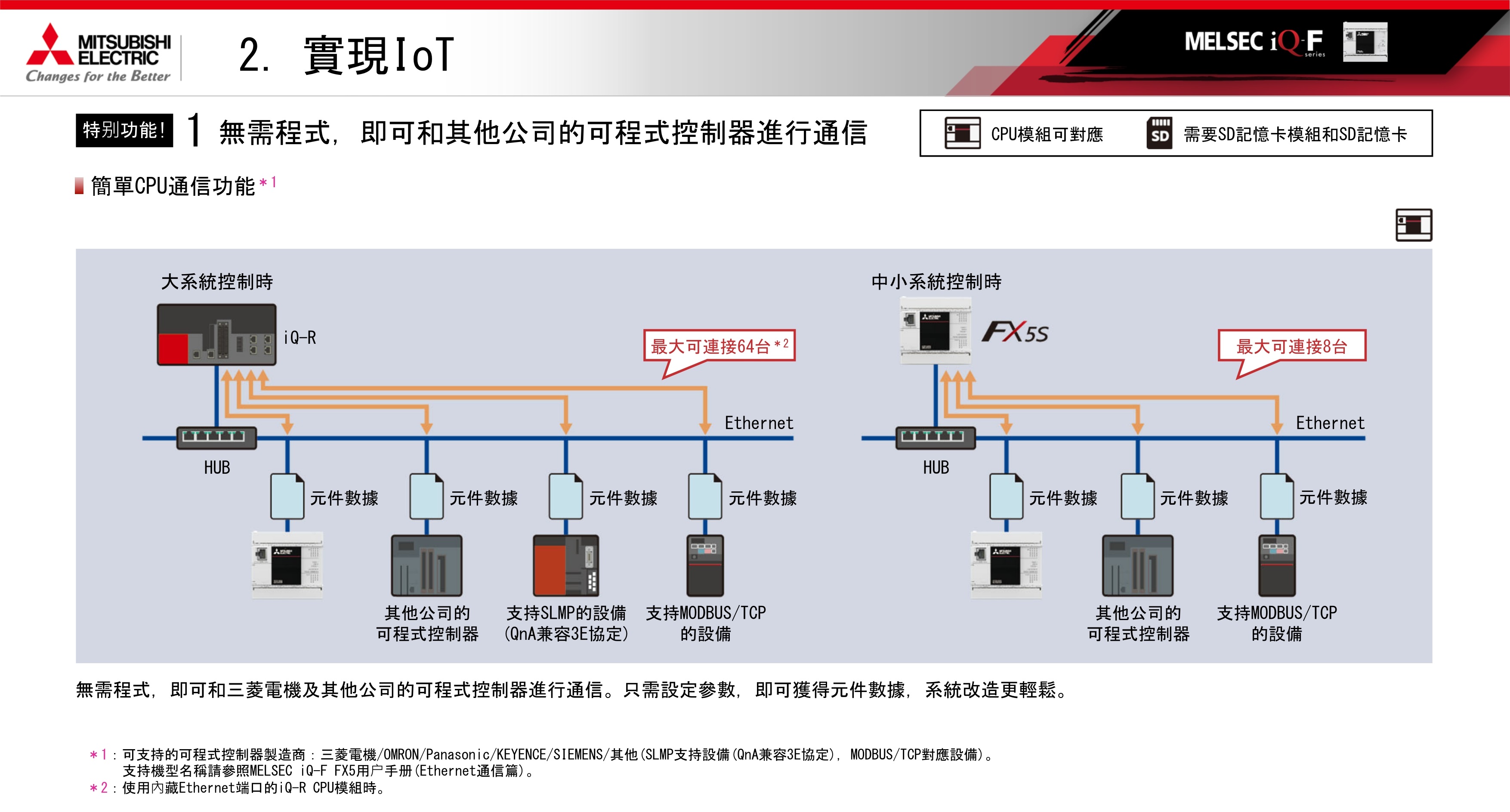

支持CC-Link IE現場網路Basic，及內藏可用於編程的USC(M-B)連接器。
CPU主機規格：30/40/60點(最大可擴充80點)

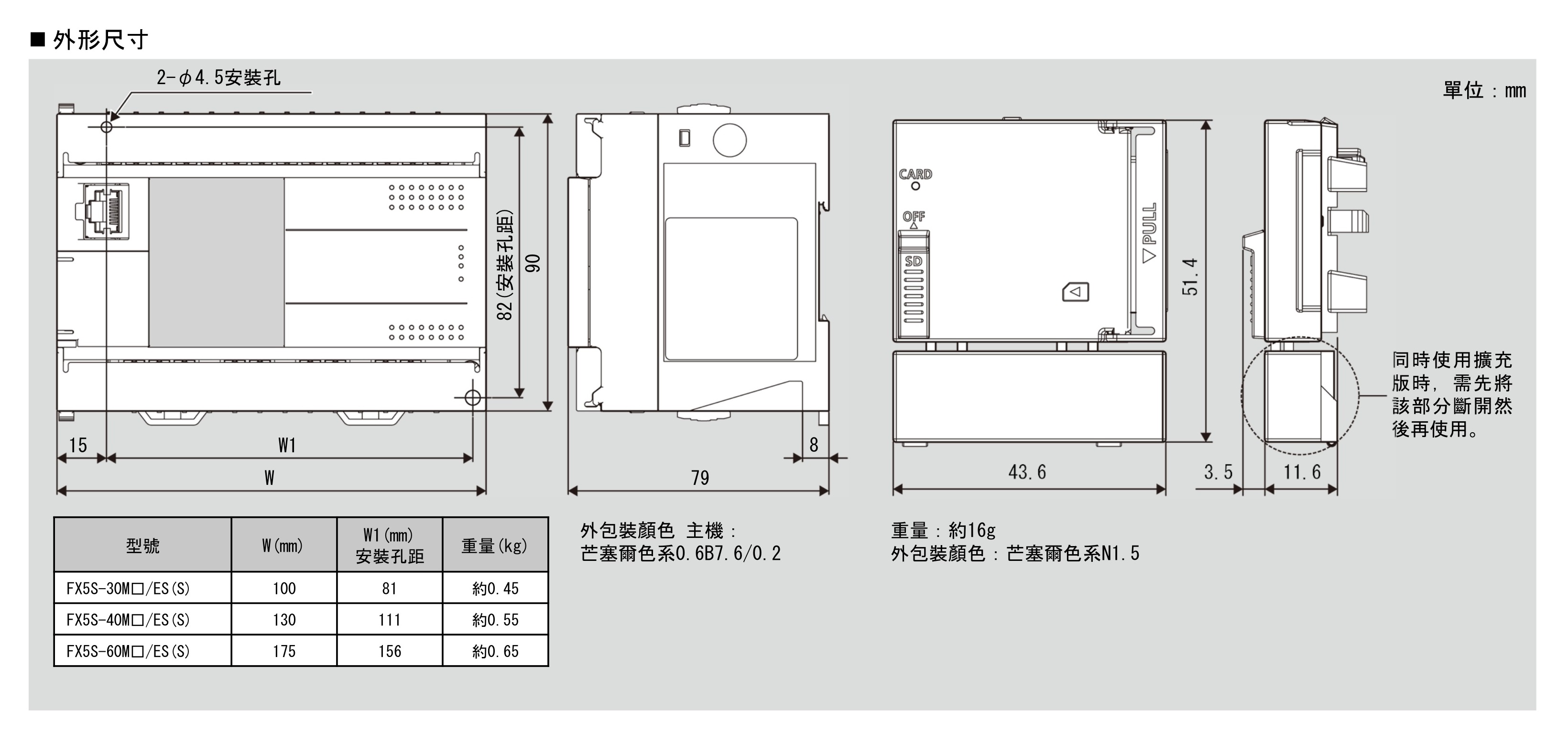

共通規格
|
產品型號
◎FX5S系列 AC100~240V SINK(漏型)＝NPN低電位輸出、SOURCE(源型)＝PNP高電位輸出
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一般規格
| 項目 | 規格 |
| 使用環境溫度 *1 | 0～55℃，無凍結 |
| 保存環境溫度 | -25～75℃，無凍結 |
| 使用環境濕度 | 5～95%RH，無結露 *2 |
| 保存環境濕度 | 5～95%RH，無結露 |
| ＊1： | 繼電器輸出型產品中有輸入輸出的降額。詳细内容請查看手册。 |
| ＊2： | 在低温環境下使用時，請在無温度驟變的環境下使用。因控制盤的開關等導致温度驟變時，會發生結露，可能導致火災、故障、誤動作。 另外，為防止結露，請用空調除濕。 |
電源規格
| 項目 | 規格 |
| 額定電壓 | AC100～240V |
| 電壓變動範圍 | 512點（M8000～M8511） |
| 額定頻率 | AC85～264V(-15%，+10%) |
| 允許順時掉電時間 | 瞬時掉電時間不超過10ms時將繼續運行 |
| 電源保險絲 | 250V 3.15A 延時保險絲 |
| 浪湧電流 | 最大不超過30A 5ms/AC100V 最大不超過50A 5ms/AC200V |
| 供給電源容量(DC24V) | 400mA (請作為輸入設備用電源使用，無法作為擴充ADP的外部電源來使用) |
輸入規格[DC24V輸入型]
| 項目 | 規格 |
| 輸入信號電壓 | AC100～240V |
| 輸入阻抗 | X0～X7：4.3kΩ X10及以後：5.6kΩ |
| 輸入信號電流 | X0～X7：5.1mA/DC24V X10及以後：4.0mA/DC24V |
| 輸入ON靈敏度電流 | X0～X7：3.5mA及以上 X10及以後：3.0mA及以上 |
| 輸入OFF靈敏度電流 | 1.5mA及以下 |
| 輸入信號形式 (輸入傳感器形式) |
NPN型輸入：無電壓觸點輸入、NPN型電晶體 PNP型輸入：無電壓觸點輸入、PNP型電晶體 |
| 輸入動作顯示 | 輸入為ON時LED燈亮 |
輸出規格
| 項目 | 規格 | |
| 繼電器輸出 | 電晶體輸出 | |
| 外部電源 | DC30V及以下 AC240V及以下(不支持CE、UL、cUL標準時则為AC250V及以下) |
DC5～30V |
| 最大負載 | 2A/1點 | 0.5A/1點 |
| 最小負載 | DC5V 2mA(參考值) | - |
| 漏電流 | - | 0.1mA及以下/DC30V |
| 響應時間OFF⇔ON | 約10ms | Y0～Y3：5μs及以下/10mA及以上(DC5～24V) Y4及以後：0.2ms及以下/200mA及以上(DC24V) |
| 輸出動作顯示 | 輸出為ON時LED燈亮 | 輸出為ON時LED燈亮 |
| ON時電壓降 | - | Y0～Y3：1.0V以下 Y4及以後：1.5V以下 |
