FX5UJ
|
|
凝縮可活用於物聯網(IoT)內藏機能的單體式主機！ |
|
適用於任何場合，具出色的性價比! |
|
|
FX5UJ具內置USB連接埠及可活用於 IoT的多種機能。 |
|
|
儘管性能優異，仍具有出色的性價比。 |
|
|
CPU主機規格: 24/40/60點 (最大可擴充256點) |
共通規格
| 項目 | 說明 |
| CPU性能 | 程式容量：48K (不含元件註解及Statement) 指令運算速度(LD、MOV指令)：34ns 固定周期中斷程式：最小1ms |
| FX5系列I/O規模 | CPU主機:24/40/60點，可擴充最大256點。 包含遠端(CC-LINK) I/O在內，可實現最大擴充達512點的輸出/輸入控制。 |
| 內建SD記憶卡 | 內建便於更新程式與量產裝置的 SD 記憶卡插槽。此外還能將資料記錄至 SD 記憶卡，協助您分析裝置狀態與生產狀況等資訊。 最大支援16G bytes（SD/SDHC記憶卡） |
|
內建USB埠 |
Mini-B(資料傳送速度:最快12Mbps) 用途:只需透過1條USB線即可輕鬆連接到GX WORKS3 |
| 內建Ethernet埠 | Ethernet 通信埠最多可在網路上支援 8 個連結通信，能連接大量電腦與機器。此外亦可支援遠端維護，以及與上層機器間的無縫SLMP 通信等功能。 |
| 高速系統匯流排通信 | MELSEC iQ-F 除了高速 CPU 之外，還實現了 1.5k word/ms（約為 FX3U 的 150 倍）的高速系統匯流排通信，在使用資料量較大的智慧功能單元時，仍能將能力發揮至極限。 |
| 內建定位功能 | 內建三軸獨立200KHZ，並支援20㎲高速啟動定位功能、簡易插值補間功能的應用指令。 |
規格概要
| 項目 | 規格 | |
| 電源 | 額定電壓 | AC100～240V 50/60Hz |
| 消耗電力 *1 | 30W（24M）、32W（40M）、35W（60M） DC電源類型：30W |
|
| 衝擊電流 | 24M: 最大25A 5ms以下/AC100V、最大50A 5ms以下/AC200V 40M、60M: 最大30A 5ms以下/AC100V、最大50A 5ms以下/AC200V |
|
| DC24V供電容量 *2 | 400mA（24M、40M、60M） CPU模組的輸入電路使用外部電源時460mA（24M）、500mA（40M）、550mA（60M） |
|
| 輸入輸出 | 輸入規格 | 5.3mA/DC24V（X10以後：4.0mA/DC24V） |
| 輸出規格 | 繼電器輸出類型：2A/1點、6A以下/3點共極、8A以下/4點共極 DC30V以下、AC240V以下（CE、UL/cUL認證對應以外時，AC250V以下） 電晶體輸出類型：0.5A/1點、0.6A以下/3點共極、0.8A以下/4點共極 DC5-30V |
|

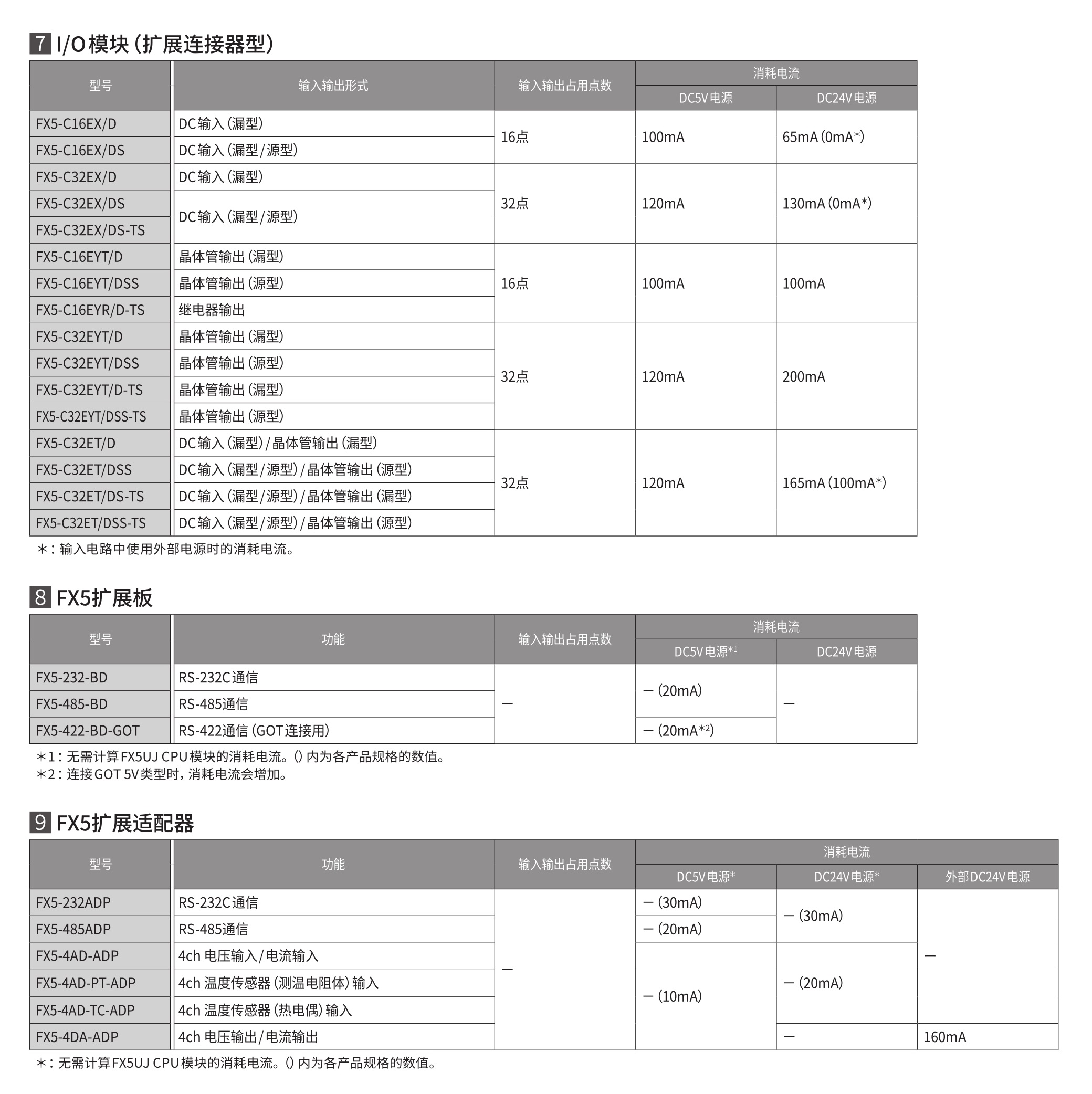

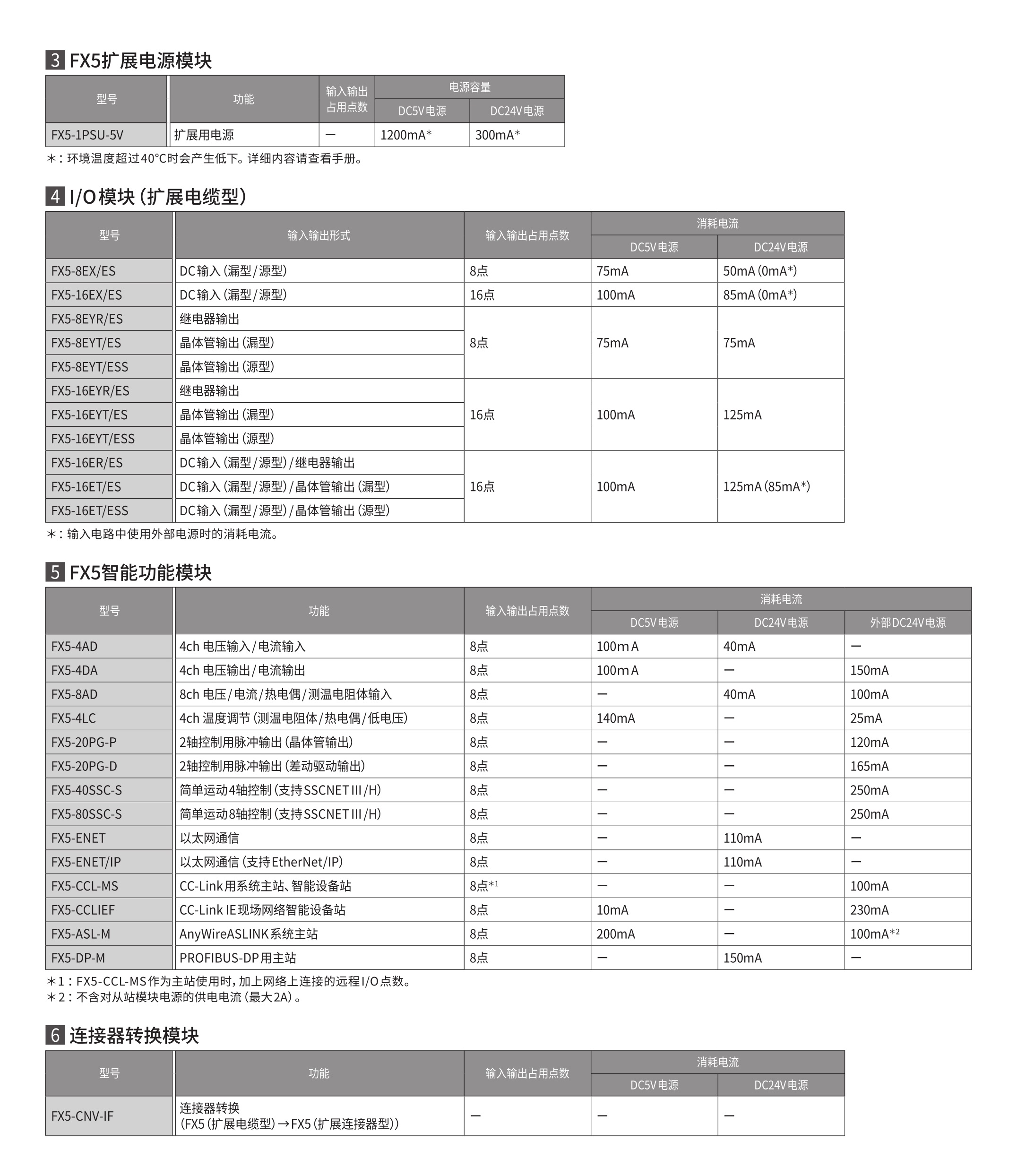

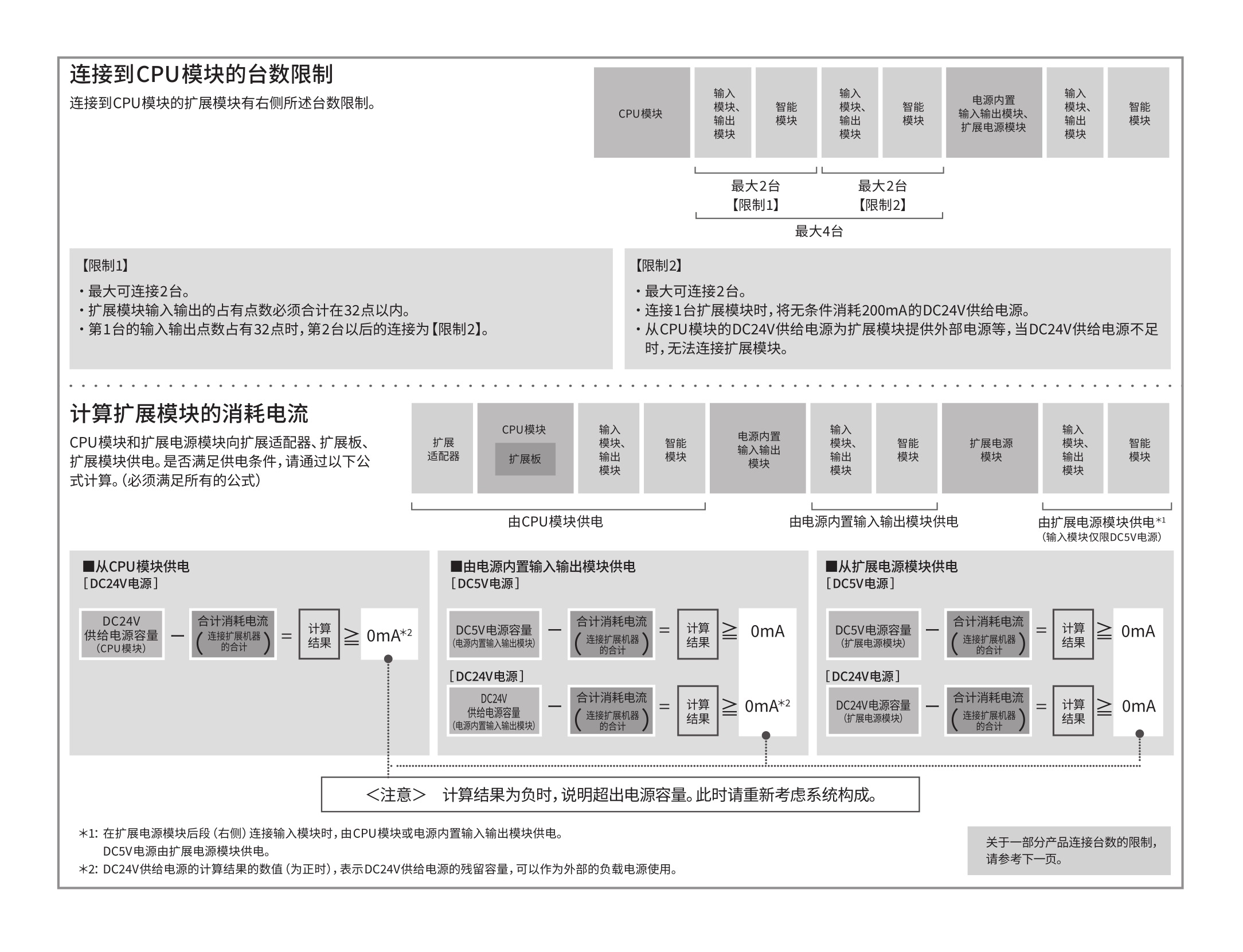

| 輸入輸出擴充 | 可連接FX5 用的擴充設備（連接擴充連接器型時，需要連接器轉換模組（FX5-CNV-IF）） | |
| 內置通訊端口 | Ethernet（100BASE-TX/10BASE-T）、USB(Mini-B) 各1ch | |
| 內置儲存卡槽 | 1個SD儲存卡槽 | |
| ＊1： | 這是在CPU模組上可連接的最大配置下，最大消耗DC24V供電時的數值。 |
| ＊2： | DC24V供電再連接I/O模組等情況下會被消耗，可使用的電流減少。DC24V供電的詳細內容請參考MELSEC iQ-F FX5UJ用戶手冊/使用手冊(硬體) |
|
◎FX5UJ系列 AC電源 SINK(漏型)＝NPN低電位輸出、SOURCE(源型)＝PNP高電位輸出
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
性能規格
| 項目 | 規格 | |
| 控制方式 | 儲存程序重複運算 | |
| 輸入輸出控制方式 | 更新方式(可利用直接訪問輸入輸出（DX、DY）的指定直接輸入輸出) | |
| 程序規格 | 編程語言 | 階梯圖（LD）、結構化文字（ST）、功能模組圖/階梯圖（FBD/LD） |
| 編程擴充功能 | 功能塊（FB）、功能（FUN）、標籤程序（局部/全局） | |
| 持續掃描 | 0.5 ～ 2000ms（可設定0.1ms為單位） | |
| 固定週期中斷 | 1 ～ 60000ms（可設定1ms為單位） | |
| 定時器性能規格 | 100ms、10ms、1ms | |
| 執行程序個數 | 32個 | |
| FB文件數 | 16個（用戶最多可使用15 個） | |
| 操作規格 | 實施類型 | 待機類型、初始執行類型、實際掃描類型、固定週期執行類型、事件執行類型 |
| 中斷種類 | 內部定時器中斷、輸入中斷、高速比較一致中斷、來自模組的中斷 *1 | |
| 指令處理速度 | LD X0 | 34ns |
| MOV D0 D1 | 34ns | |
| 儲存容量 | 程序容量 | 48k步（96k字節，暫存） |
| SD記憶卡 | 記憶卡容量（SD/SDHC儲存卡 ：最大16G字節） | |
| 軟元件/標籤記錄 | 120k字節 | |
| 數據記錄/標準ROM | 5M字節 | |
| 暫存（ROM）寫入次數 | 最多2萬次 | |
| 最多保存文件數 | 軟元件/標籤記錄 | 1 個 |
| 數據記錄 P:程序文件數 FB:FB 文件數 |
P ： 32 個，FB ： 16 個 | |
| SD儲存卡 | NZ1MEM-2GBSD ：511 個 *2 NZ1MEM-4、8、16GBSD：65534 個 *2 |
|
| 時鐘功能 | 顯示訊息 | 年、月、日、時、分、秒、星期（自動識別潤年） |
| 精度 | 月誤差±45秒/25℃（TYP） | |

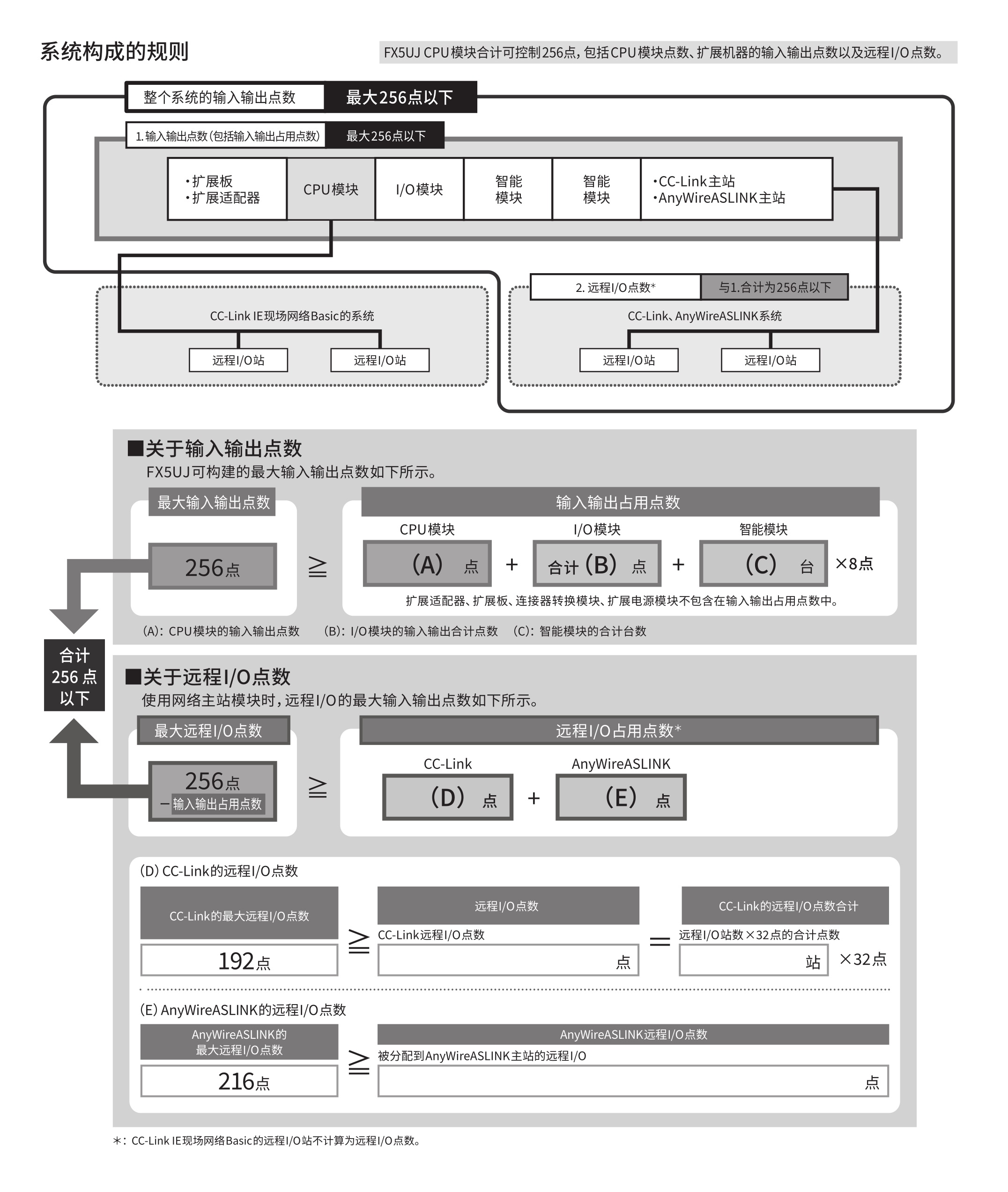

| 輸入輸出點數 | ①輸入輸出點數 | 256 點以下 |
| ②遠端I/O點數 | 256 點以下 | |
| ①與②的合計點數 | 256 點以下 | |
| 停電保持（時針數據 *3） | 保持方法 | 大容量電容器 |
| 保持時間 | 15 日（環境溫度 ：25℃） | |
| 停電保持（軟元件） | 停電保持容量 | 最多12K字 |
| ＊1： | 表中的數值為儲存到路徑文件夾中的個數。 |
| ＊2： | 使用可編程控制器內置的大容量電容器中儲存的電力保持時鐘數據。 |
| ＊3： | 使用可編程控制器內置的大容量電容器中儲存的電力保持時鐘數據。大容量電容器的電壓過低時時鐘數據將無法被正確保持。電容器充滿電時（向可編程控制器通電30分鐘以上）的保持時間為15 天（環境溫度：25℃）。電容器的保持時間根據使用環境溫度而變化。使用環境溫度較高時，保持時間將縮短。 |
元件點數
| 項目 | 進制 | 最多點數 | |||
| 使用者元件點數 | 輸入繼電器（X） | 8 | 1024 點以下 | 輸入輸出所分配的X、Y合計點數最多為256 點。 | |
| 輸出繼電器（Y） | 8 | 1024 點以下 | |||
| 內部繼電器（M） | 10 | 7680 點 | |||
| 鎖存繼電器（L） | 10 | 7680 點 | |||
| 網路繼電器（B） | 16 | 2048 點 | |||
| 指示燈（F） | 10 | 128 點 | |||
| 特殊網路繼電器（SB） | 16 | 2048 點 | |||
| 步進繼電器（S） | 10 | 4096 點 | |||
| 定時器類 | 定時器（T） | 10 | 512 點 | ||
| 累積定時器類 | 累積定時器（ST） | 10 | 16 點 | ||
| 計數器類 | 計數器（C） | 10 | 256 點 | ||
| 超長計數器（LC） | 10 | 64 點 | |||
| 數據暫存器（D） | 10 | 8000 點 | |||
| 網路暫存器（W） | 16 | 1024 點 | |||
| 特殊網路暫存器（SW） | 16 | 1024 點 | |||
| 系統元件點數 | 特殊繼電器（SM） | 10 | 10000 點 | ||
| 特殊暫存器（SD） | 10 | 12000 點 | |||
| 模組處理元件 | 智能功能模組軟元件 | 10 | 取決於智能功能模組 | ||
| 索引暫存器點數 | 索引暫存器（Z） | 10 | 20 點 | ||
| 長索引暫存器（LZ） | 10 | 2 點 | |||
| 文件暫存器點數 | 文件暫存器（R） | 10 | 32768 點 | ||
| 擴充文件暫存器（ER） | 10 | 32768 點（儲存在SD記憶卡內） | |||
| 嵌套點數 | 嵌套（N） | 10 | 15 點 | ||
| 指針點數 | 指針（P） | 10 | 2048 點 | ||
| 中斷指針（I） | 10 | 178 點 | |||
| 其他 | 10 進制常（K） | 帶符號 | — | 16 位時：-32768～ +32767、 32 位時：-2147483648～ +2147483647 |
|
| 無符號 | — | 16 位時：0～65535、 32 位時：0～4294967295 |
|||
| 16 進制常數（H） | — | 16 位時：0～ FFFF、 32 位時：0～FFFFFFFF |
|||
| 實數常數（E） | 單精度 | — | E-3.40282347+38～ E-1.17549435-38、0、E1.17549435-38～ E3.40282347+38 | ||
| 文字串 | — | 轉換JIS編碼 最多半角為255 文字（包含NULL在內為256 文字） | |||
| ＊：不能改變最大點數。（固定） |
