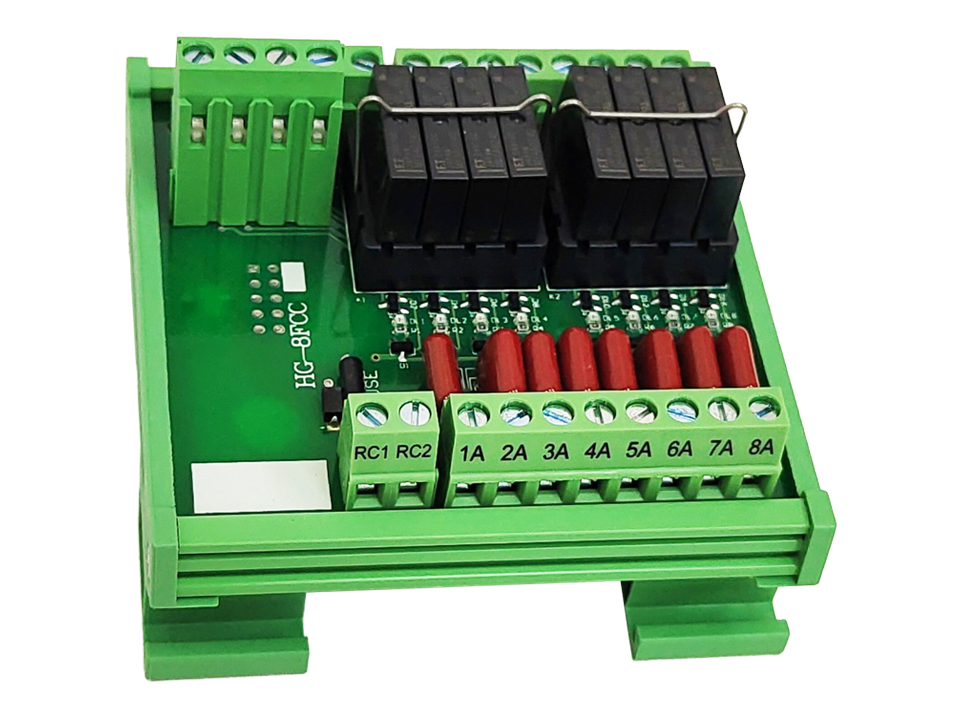

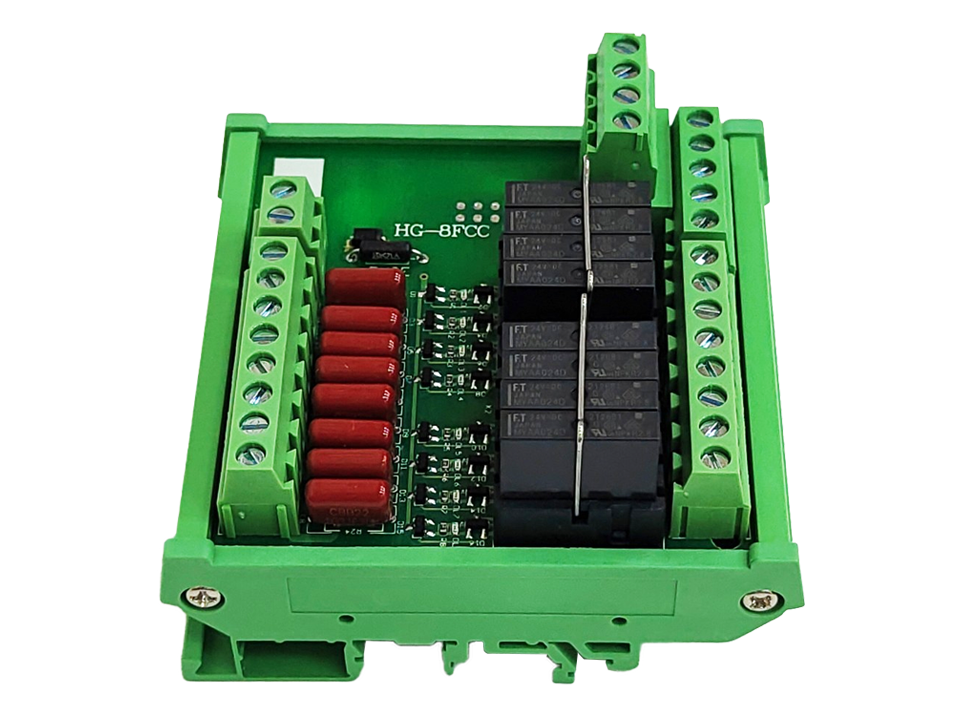

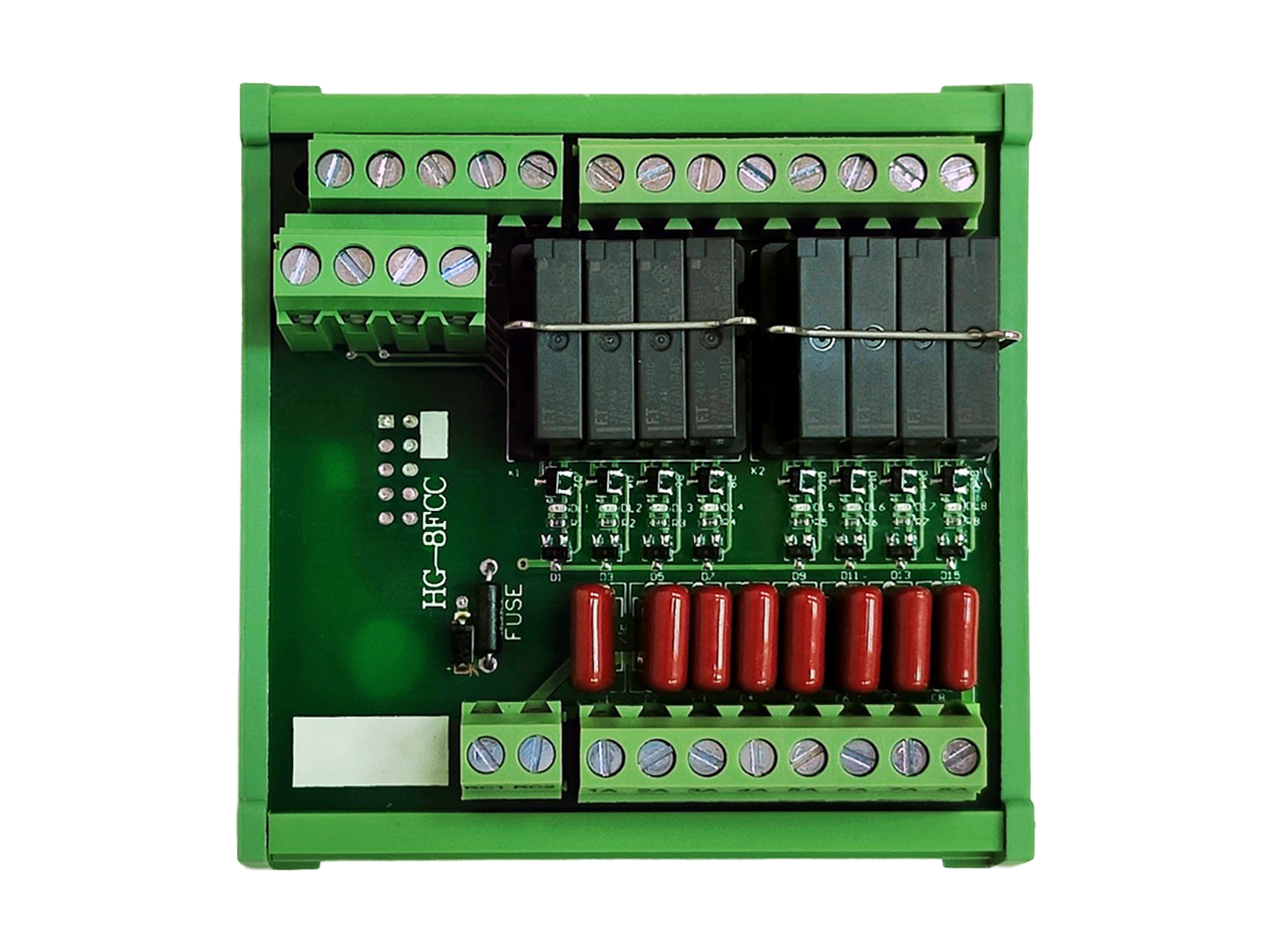

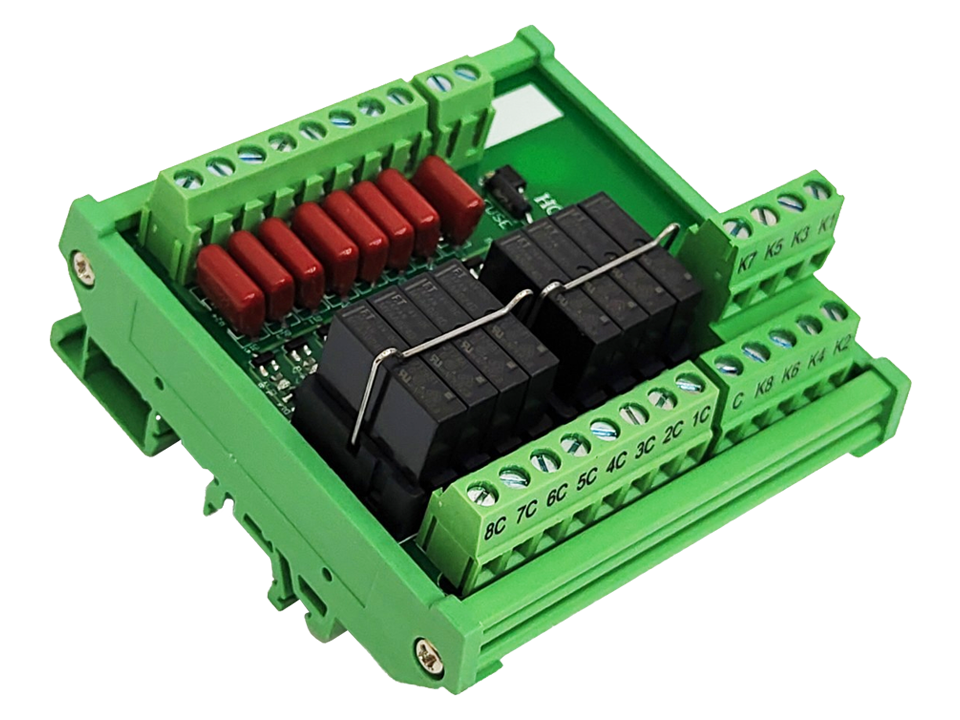

HG-8FCC

8組單點繼電器模組 (NPN 和 PNP共用)

模組端子：歐式端子台

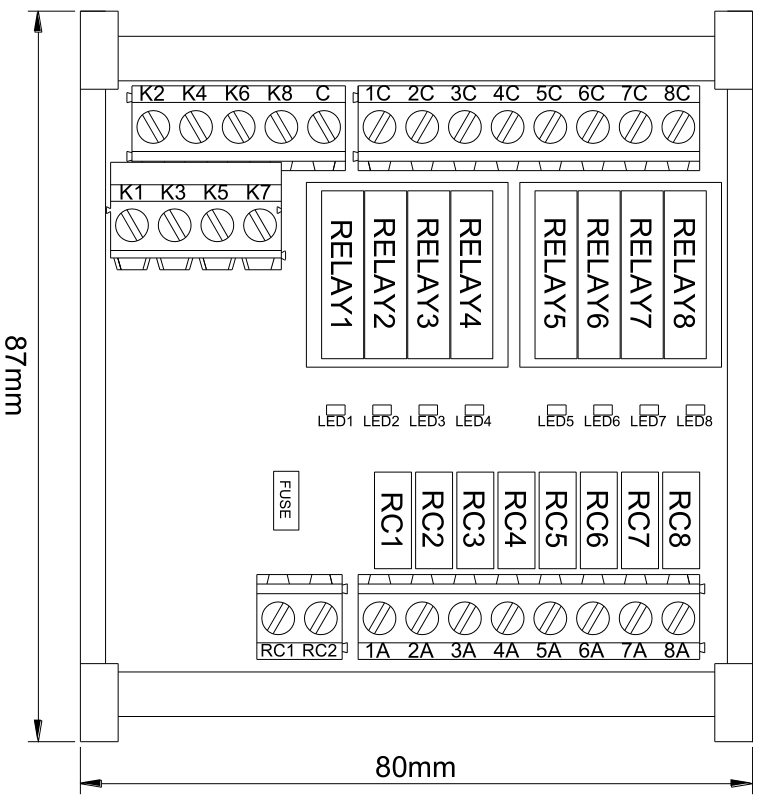

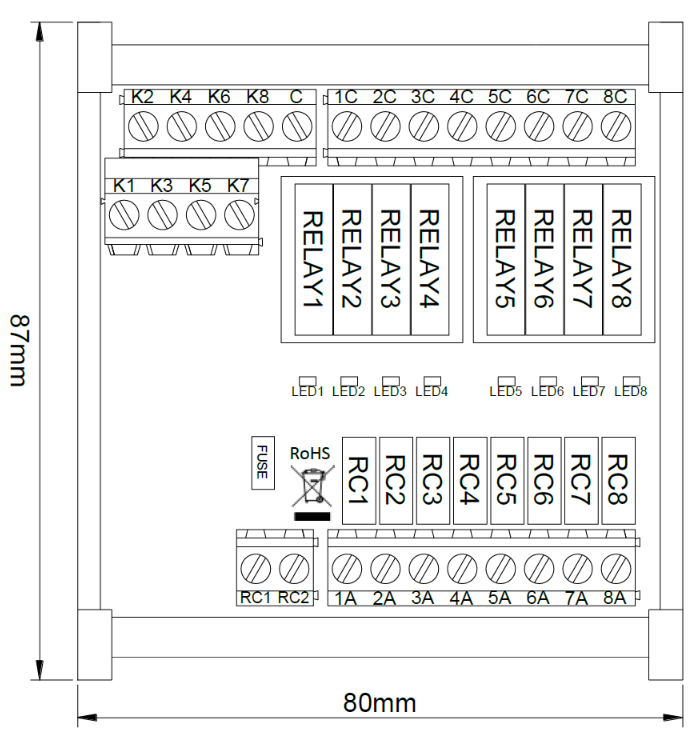

模組尺寸：87mm(長) × 80mm(寬)

◆	此模組採用日本FUJITSU(MYAA024D)的繼電器，COIL-24VDC，接點容量5A 250VAC，本模組為單接點輸出，每組接點提供3A，250VAC額定容量，瞬間電流可達5A。
◆	繼電器接點機械壽命：最少2000萬次以上；電氣壽命：負載電流3A時最少10萬次以上，負載電流5A時最少5萬次以上。

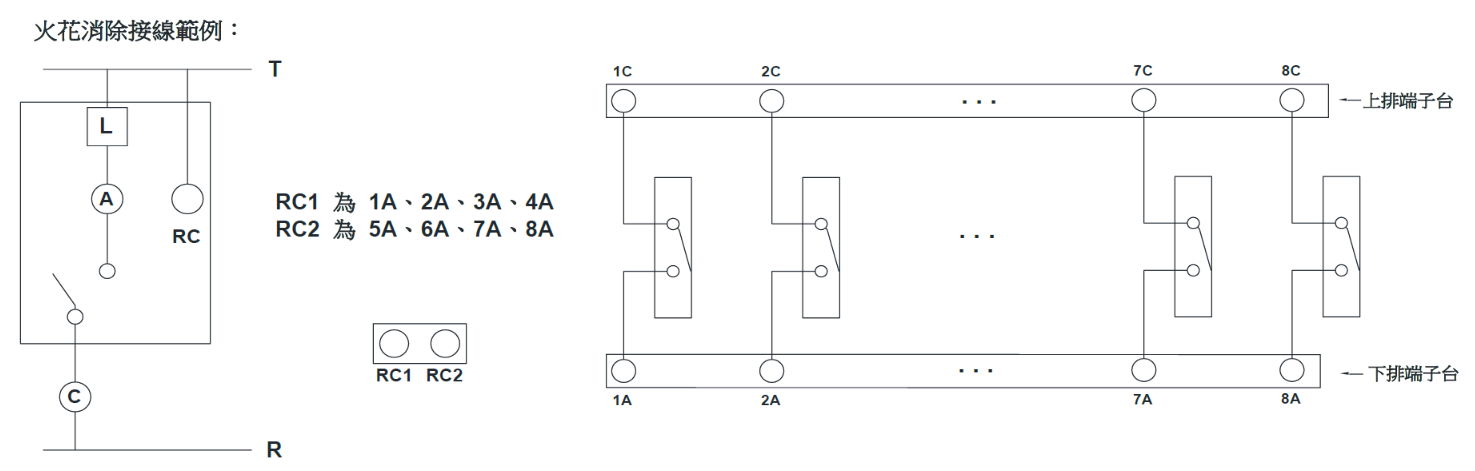

◆	RC迴路可有效抑制外部電感性負載接點斷開所產生的火花，提高繼電器接點的使用壽命，若為電阻性負載可不接。(接線方式如電路圖所示)
◆	每顆繼電器皆有LED顯示，及附有繼電器座方便客戶檢修更換。
◆	內藏飛輪二極體並聯線圈保護控制器輸出點。
◆	RC火花消除迴路，提高繼電器接點的使用壽命。

產品型號

產品詢價

型號	規格	備註
HG-8FCC	8組單點繼電器模組 (NPN＆PNP共用)	歐式端子台

產品說明

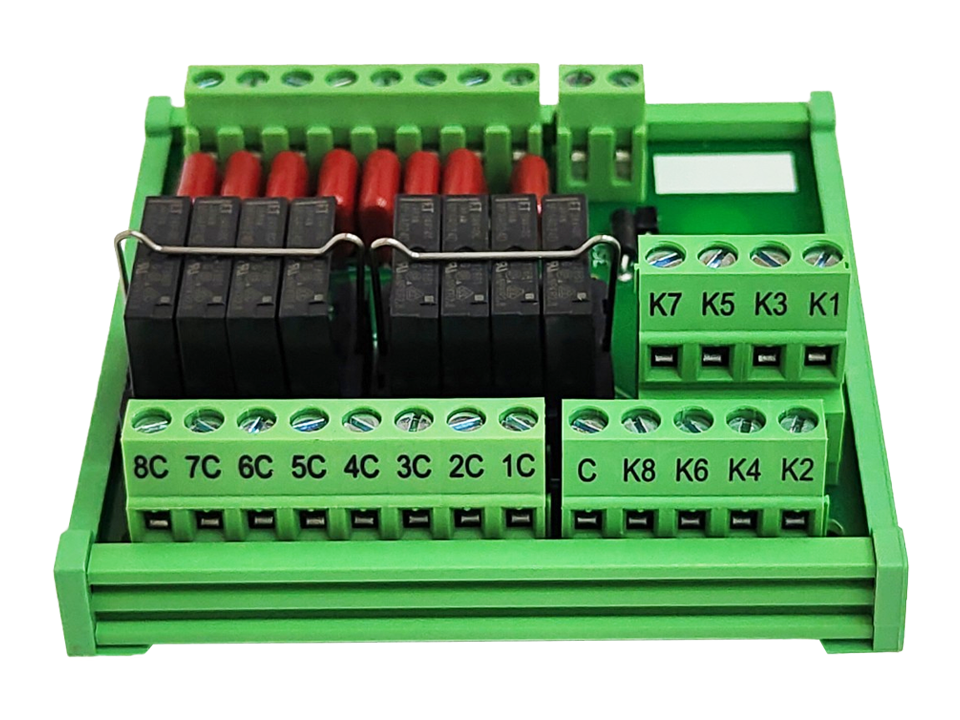

1.	此模組為NPN 和 PNP共用型，若NPN模式時請將端子台C接24VDC；PNP模式時請將端子台C接0VDC。
2.	NPN模式驅動信號為0VDC，PNP模式驅動信號為24VDC，控制端K1~K8對應RELAY1~RELAY8。

共通規格
