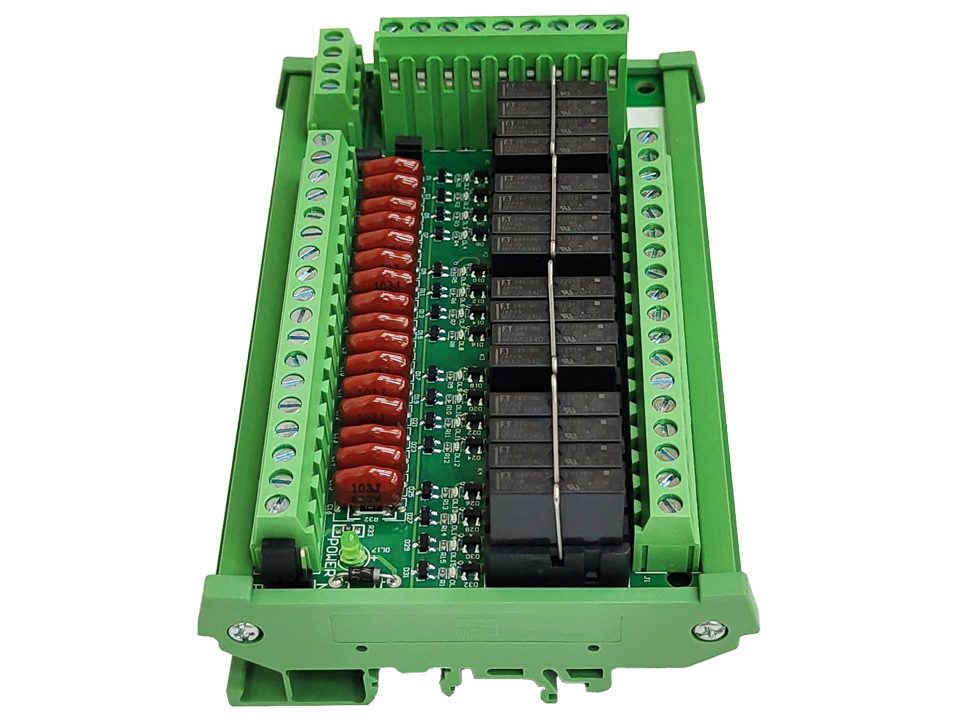

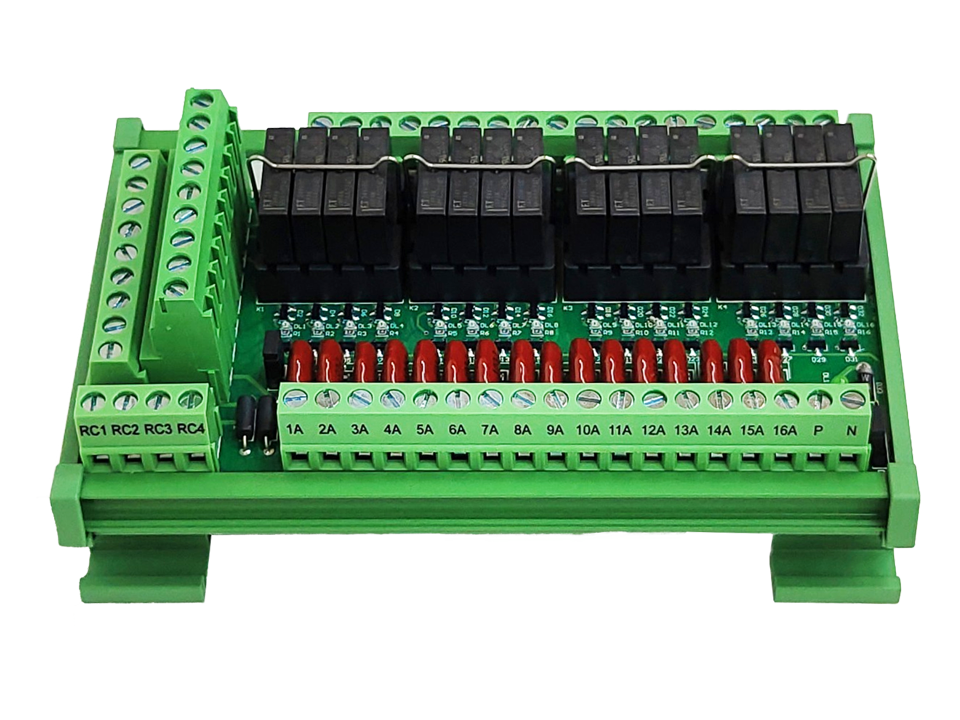

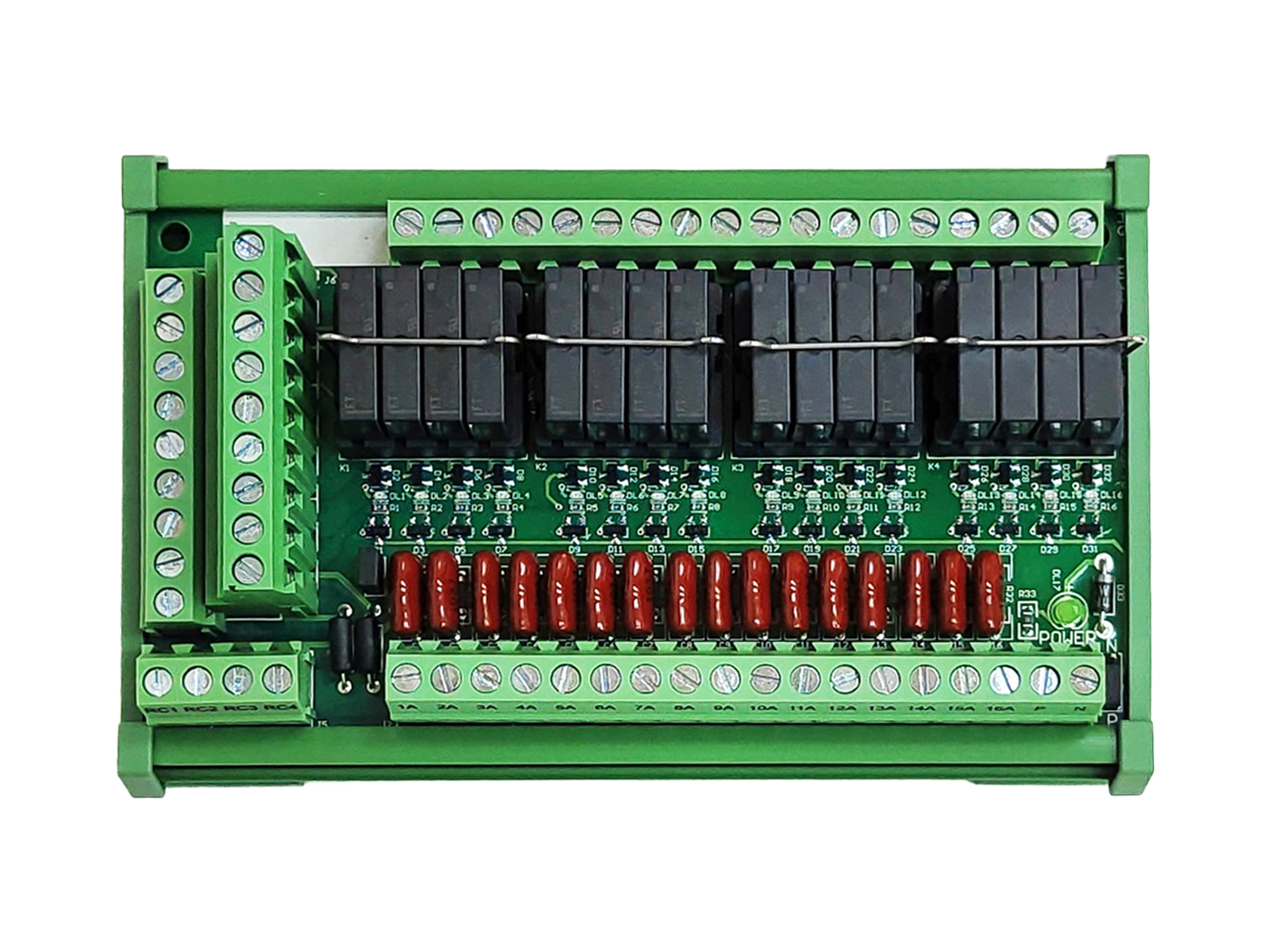

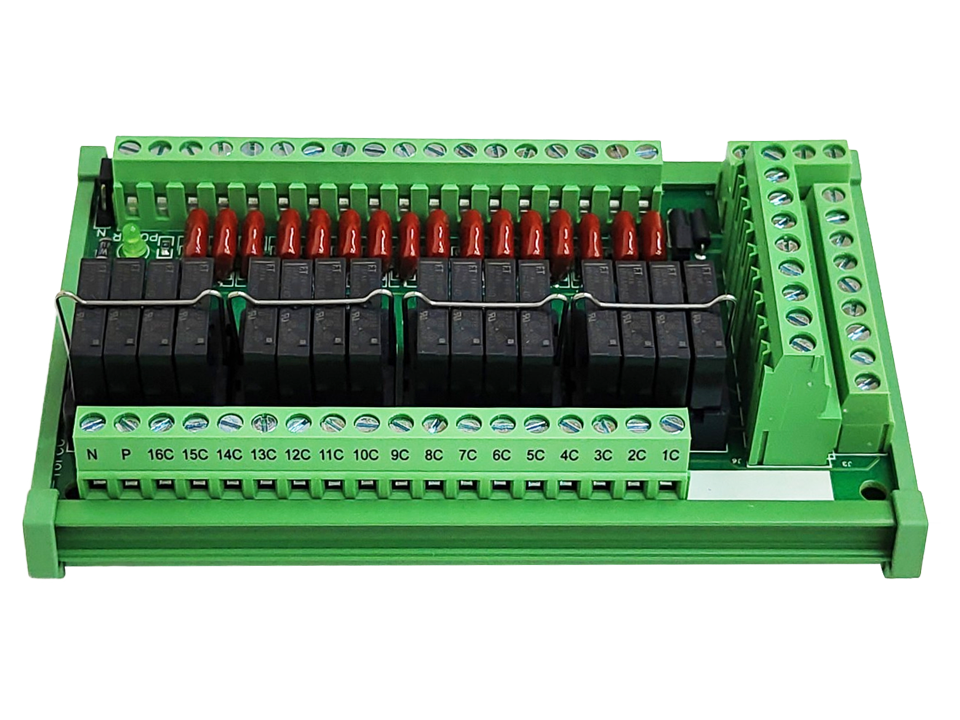

HG-16FCC
16組 單點 繼電器模組 (NPN 和 PNP共用)
模組端子：歐式端子台
模組尺寸：87mm(長) × 134mm(寬)
| ◆ | 此模組採用日本FUJITSU(MYAA024D)的繼電器，COIL-24VDC，接點容量5A 250VAC，本模組為單接點輸出，每組接點提供3A，250VAC額定容量，瞬間電流可達5A。 |
| ◆ | 繼電器接點機械壽命：最少2000萬次以上；電氣壽命：負載電流3A時最少10萬次以上，負載電流5A時最少5萬次以上。 |

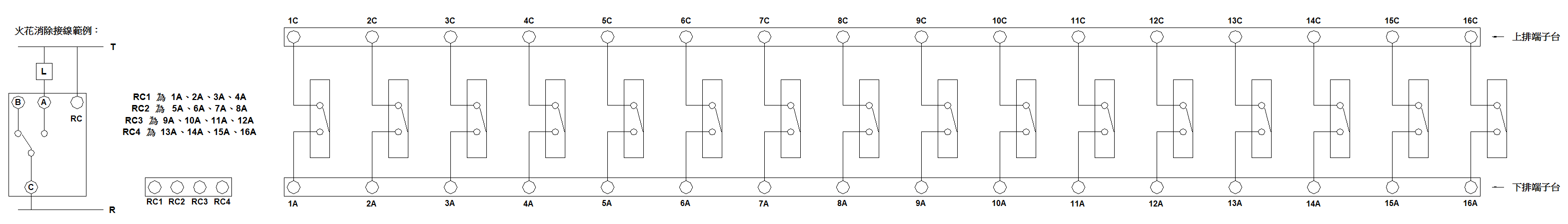

| ◆ | RC迴路可有效抑制外部電感性負載接點斷開所產生的火花，提高繼電器接點的使用壽命，若為電阻性負載可不接。(接線方式如電路圖所示) |
| ◆ | 每顆繼電器皆有LED顯示，及附有繼電器座方便客戶檢修更換。 |
| ◆ | 內藏飛輪二極體並聯線圈保護控制器輸出點。 |
| ◆ | RC火花消除迴路，提高繼電器接點的使用壽命。 |
產品型號
產品說明
| 1. | 本模組為NPN 和 PNP共用型，請將端子台P接24VDC，端子台N接0VDC。 |

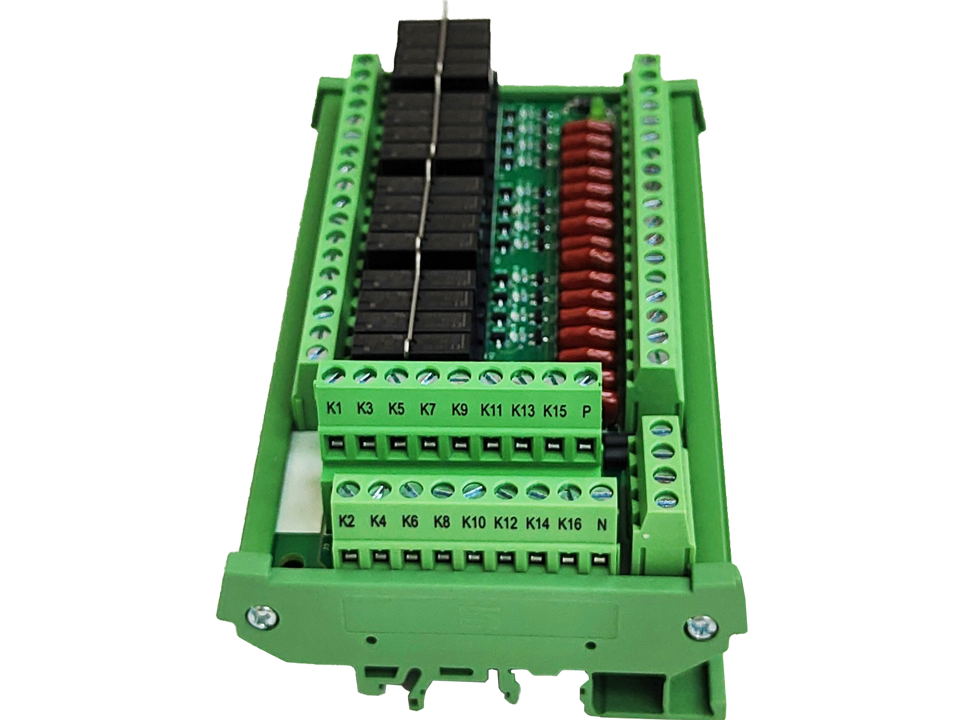

| 2. | NPN模式驅動信號為0VDC，PNP模式驅動信號為24VDC，控制端K1~K16對應RELAY1~RELAY16，右下JUMP為切換NPN/PNP 模式。(切換方式請參考配置圖說明) |
