產品目錄

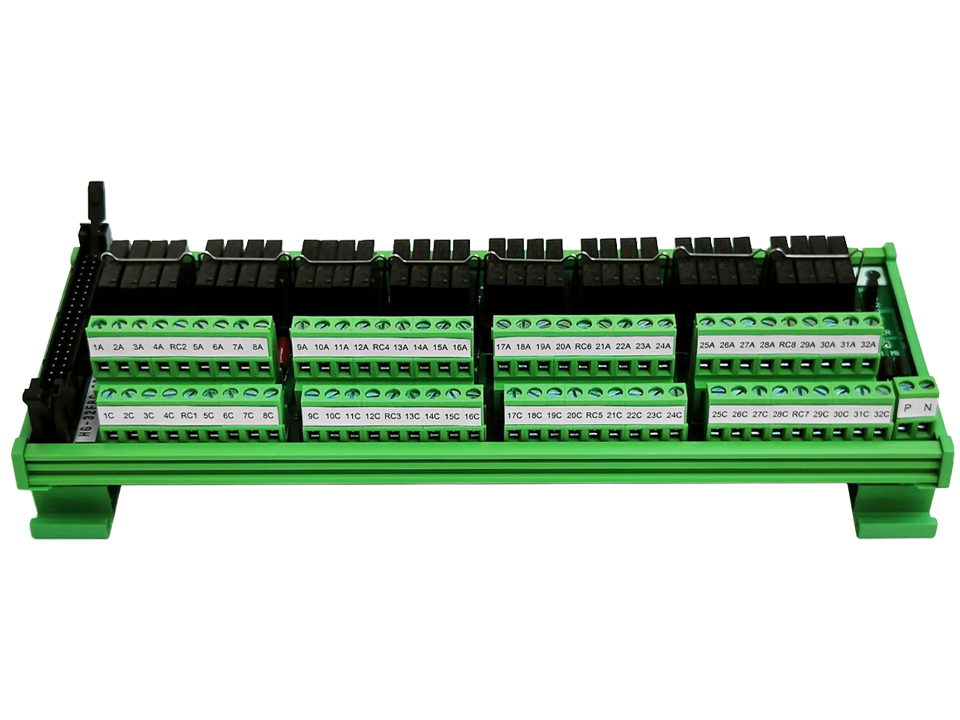

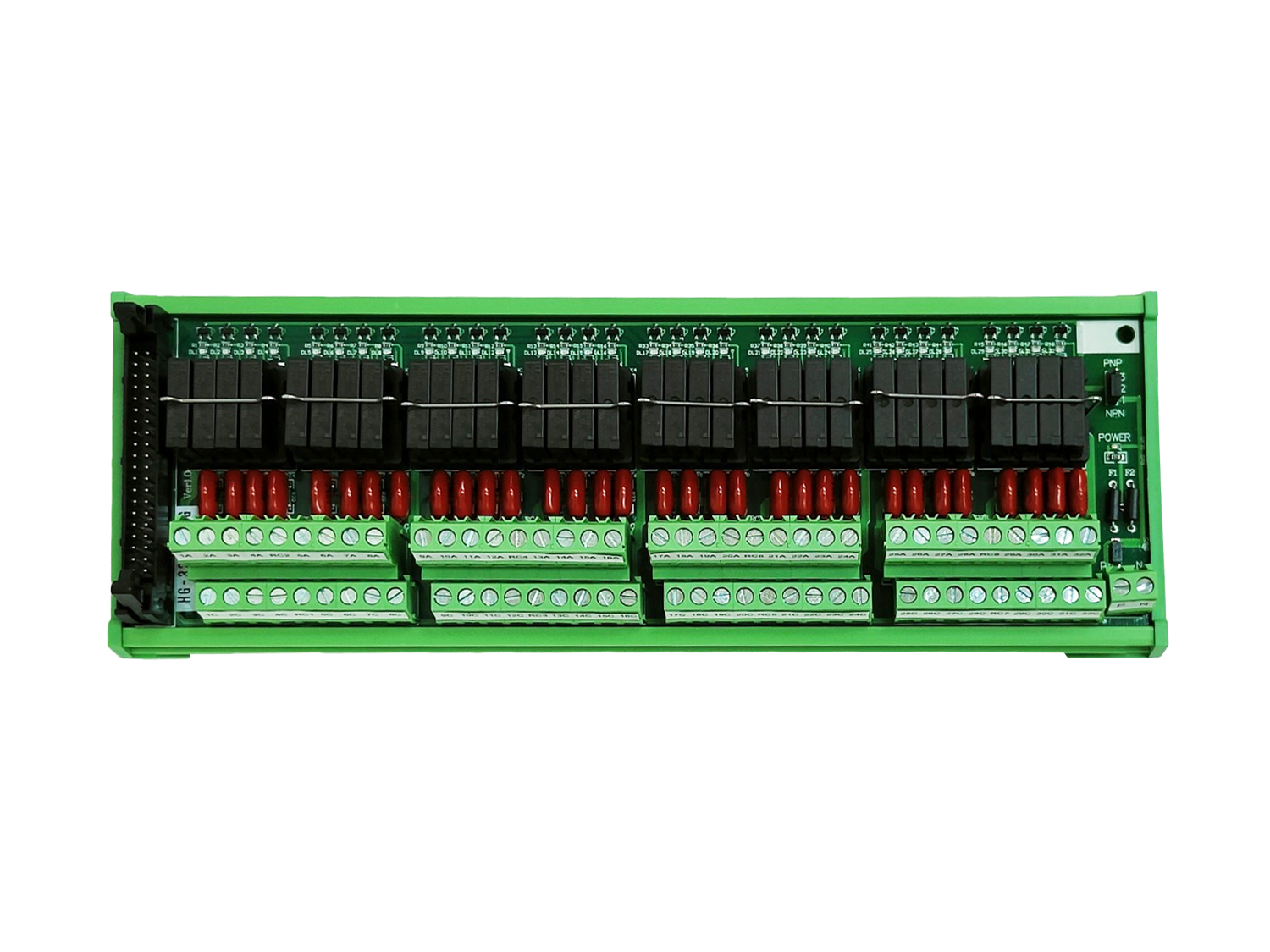

HG-32FBC-QG
32組 單點 FUJITSU繼電器模組

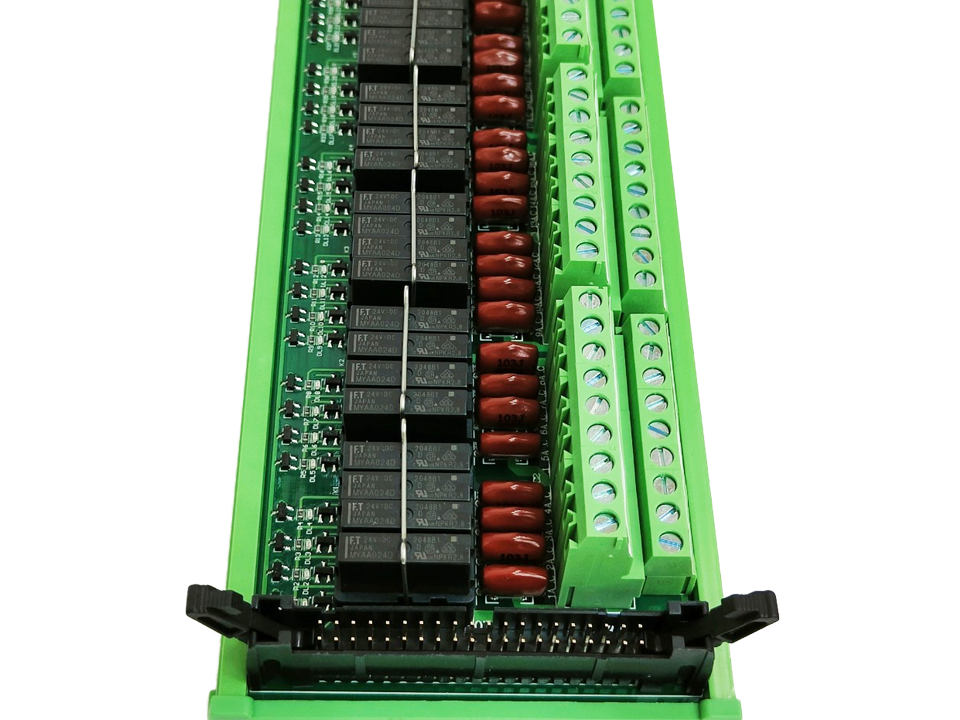

( 40PIN 牛角接頭 )
模組端子：歐式端子台
模組尺寸：87mm(長) × 236mm(寬)
※三菱Q-TYPE PLC專用模組：三菱-Q系列PLC介紹
| ◆ | 此模組採用日本FUJITSU(MYAA024D)的繼電器，COIL-24VDC，接點容量5A 250VAC，本模組為單接點輸出，每組接點提供3A，250VAC額定容量，瞬間電流可達5A。 |
| ◆ | 繼電器接點機械壽命：最少2000萬次以上；電氣壽命：負載電流3A時最少10萬次以上，負載電流5A時最少5萬次以上。 |
| ◆ | 每顆繼電器皆有LED顯示，及附有繼電器座方便客戶檢修更換。 |
| ◆ | 內藏飛輪二極體並聯線圈保護控制器輸出點。 |
| ◆ | RC火花消除迴路，提高繼電器接點的使用壽命。 |
產品型號
產品說明
| 1. | 此模組適用 三菱(QY41P, QY42P) PLC輸出模組。 |

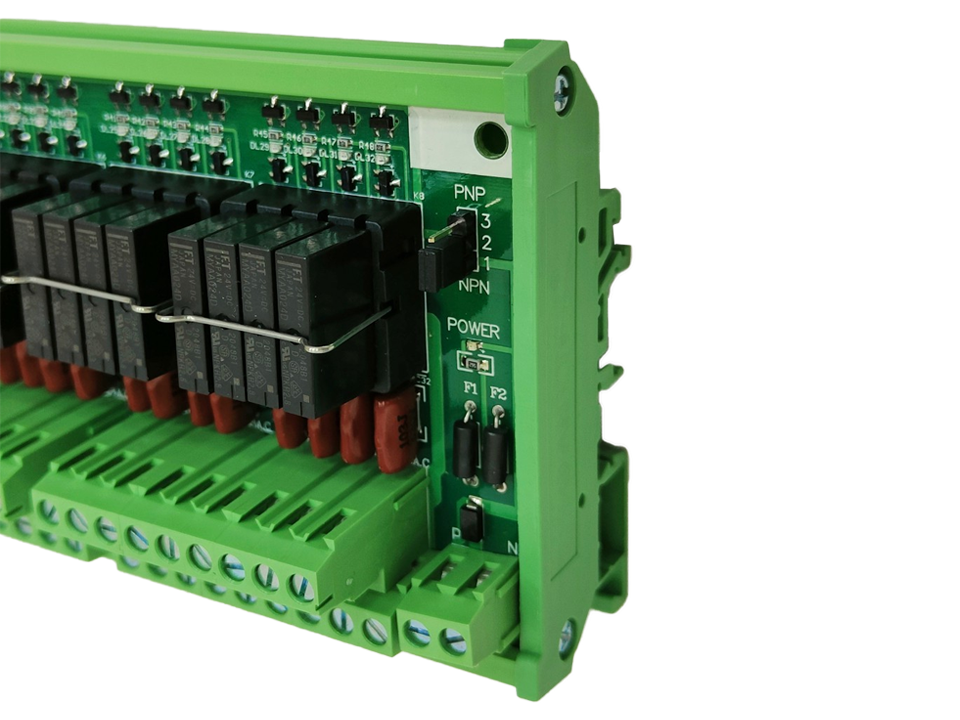

| 2. | 請將端子台P接24VDC，端子台N接0VDC；其端子台上P、N請勿再外接負載，避免電路板銅箔燒毀。 |
| 3. | 繼電器驅動信號為0VDC，牛角接頭控制端Y00~Y1F對應RELAY1~RELAY32。 |

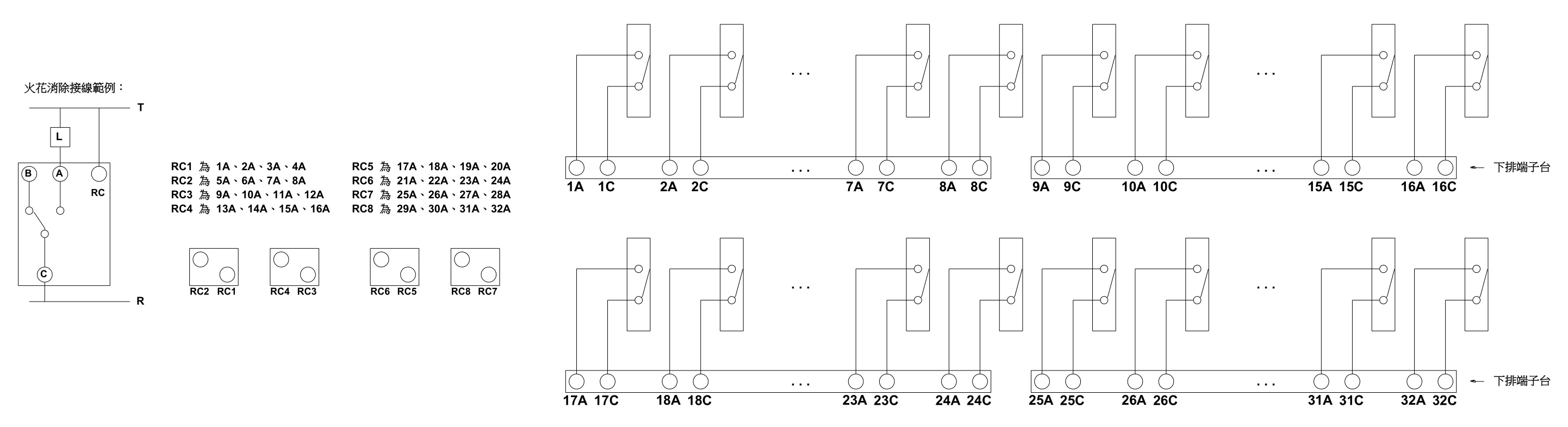

| 4. | RC迴路可有效抑制外部電感性負載接點斷開所產生的火花，提高繼電器接點的使用壽命，RC迴路已並聯繼電器接點無需外部接線。 |
| 5. | 每顆繼電器皆有LED顯示，及附有繼電器座方便客戶檢修更換。 |
