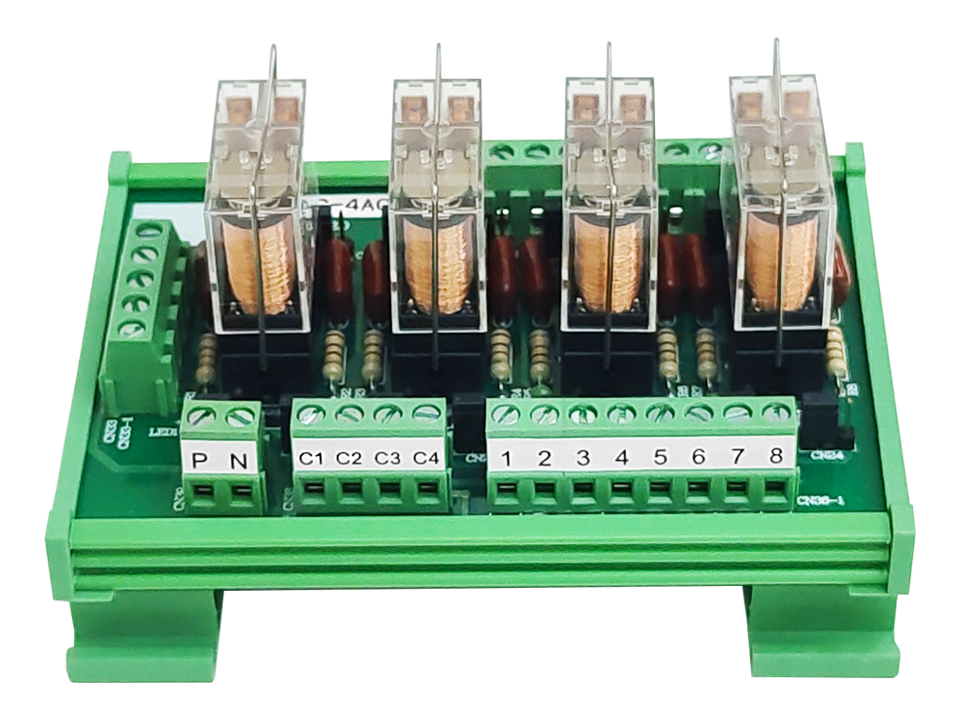

HG-4ACC
4組 雙點 OMRON繼電器模組
模組端子：歐式端子台
模組尺寸：87mm(長) × 113mm(寬)

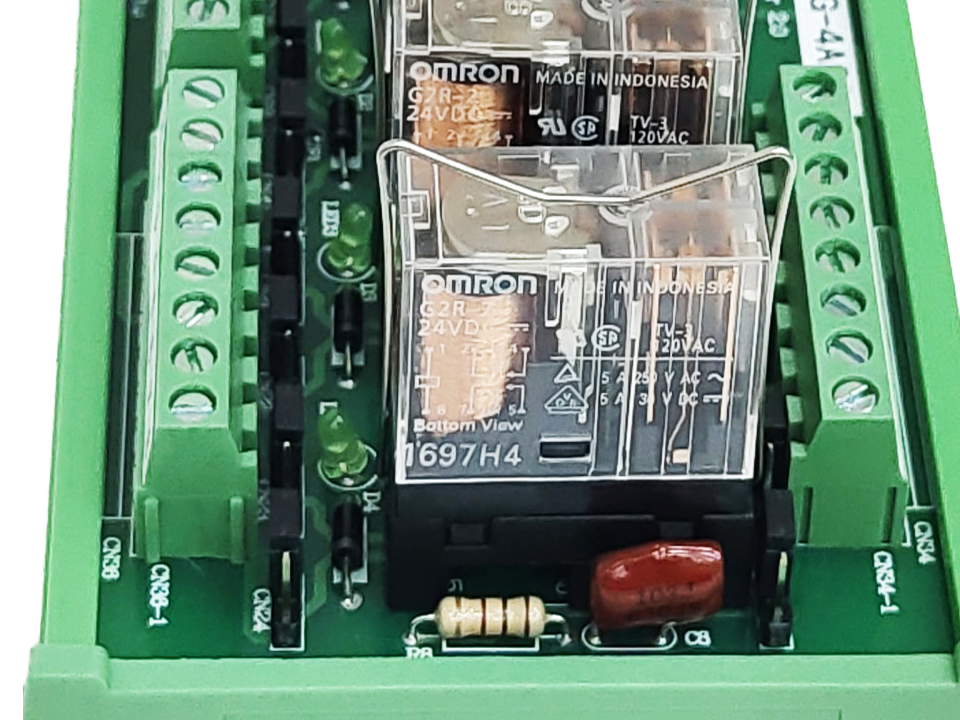

| ◆ | 此模組採用OMRON (G2R-2)繼電器，COIL-24VDC，接點容量5A 250VAC，本模組為雙接點輸出，每組接點提供3A 250VAC額定容量，瞬間電流可達10A。 |
| ◆ | 繼電器接點電器壽命：最少10萬次以上；機械壽命：最少2000萬次以上。 |
| ◆ | 內藏飛輪二極體並聯線圈保護控制器輸出點。 |
| ◆ | RC火花消除迴路，提高繼電器接點的使用壽命。 |
產品型號
產品說明

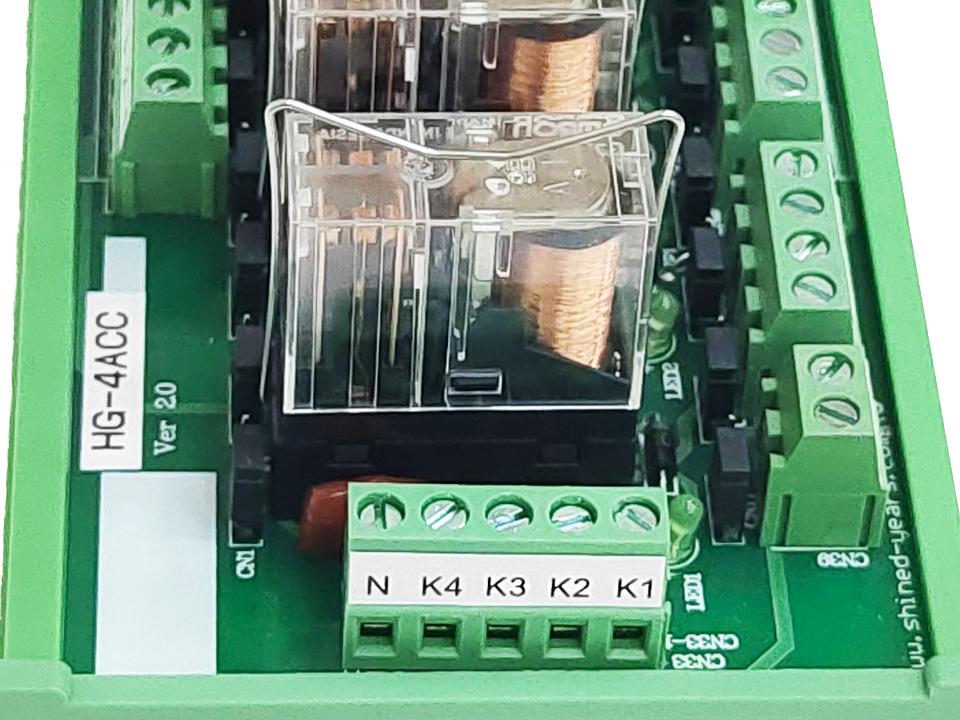

| 1. | 本模組為NPN工作模式，請將端子台P接24VDC，端子台N接0VDC，控制端K1~K4共點接端子台N或0VDC。 |

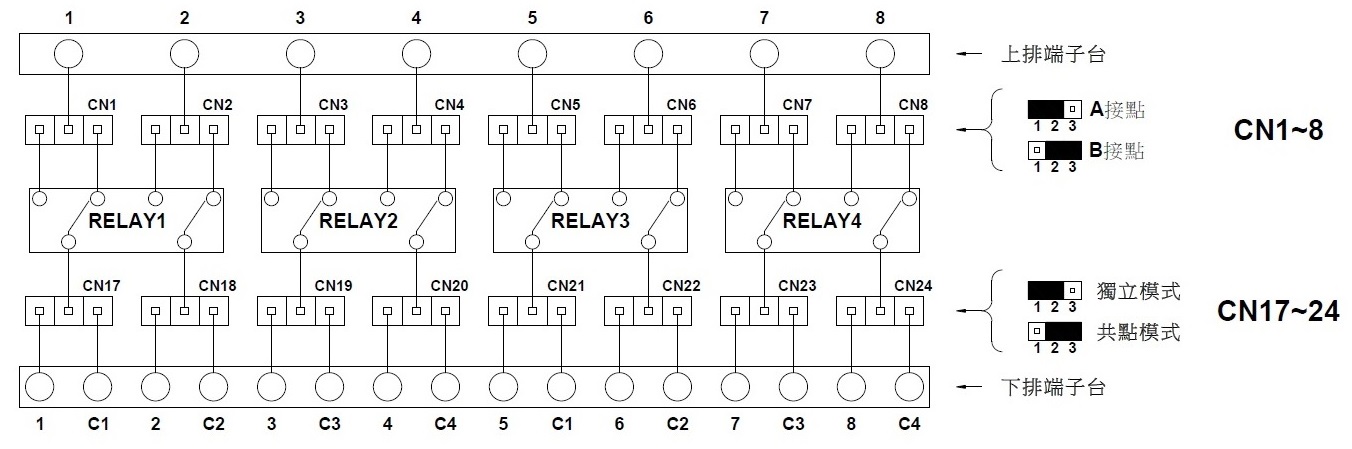

| 2. | CN1~CN8為切換A/B接點，1-2 PIN短路為A接點，2-3 PIN短路為B接點。(請參考電路圖) |
| 3. | CN17~CN24為切換獨立/共點模式，1-2 PIN短路為獨立模式，2-3 PIN短路為共點模式。 |
| 4. | RC迴路可有效抑制外部電感性負載接點斷開所產生的火花，提高繼電器接點的使用壽命。 RC迴路已並聯繼電器接點無需外部接線。 |
| 5. | 每顆繼電器皆有LED顯示，及附有繼電器座方便客戶檢修更換。 |
