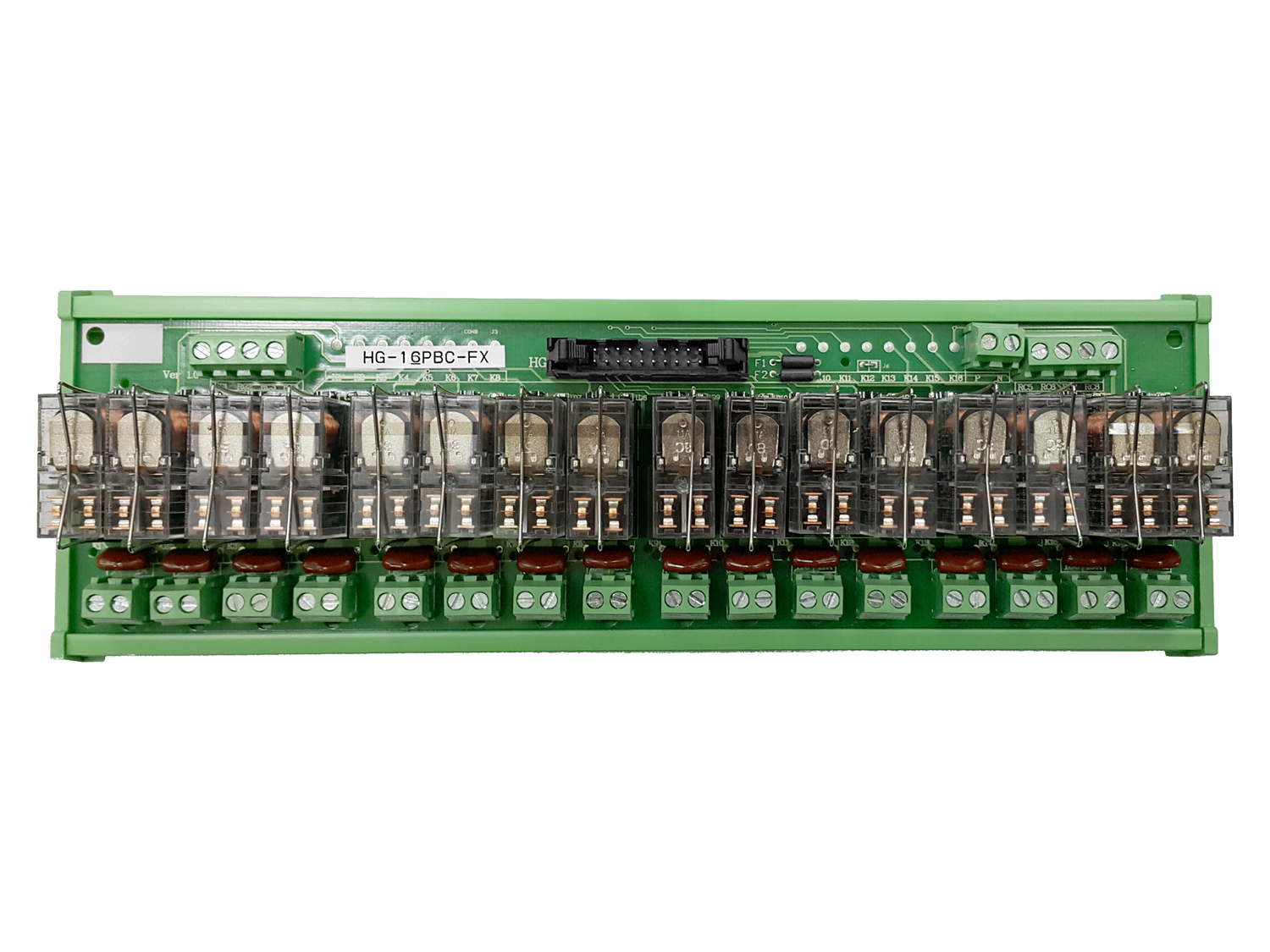

HG-16PBC-FX
16組 單點 繼電器模組
( 20PIN 牛角接頭 )
模組端子：歐式端子台
模組尺寸：87mm(長) × 256mm(寬)
※ 直接適用三菱FX__C-TYPE PLC：三菱PLC 介紹
| ◆ | 此模組採用OMRON(G2R-1-E)的繼電器，COIL-24VDC，接點容量16A 250VAC，本模組為單接點輸出，每組接點提供5A 250VAC額定容量，瞬間電流可達16A。 |
| ◆ | 繼電器接點電器壽命：最少10萬次以上；機械壽命：最少2000萬次以上。 |
| ◆ | 可直接搭配三菱小型化控制器FX3UC、FX3GC、FX5UC使用。 |
| ◆ | 內藏飛輪二極體並聯線圈保護控制器輸出點。 |
| ◆ | RC火花消除迴路，提高繼電器接點的使用壽命。 |
產品型號
產品說明
| 1. | 本模組為NPN工作模式，適用三菱小型化控制器及相關輸出模組。請將端子台P接24VDC，端子台N接0VDC。 |
| 2. | 繼電器驅動信號為0VDC，牛角接頭控制端Y0~Y15對應RELAY1~RELAY16，線圈並聯飛輪二極體保護控制器輸出點。 |

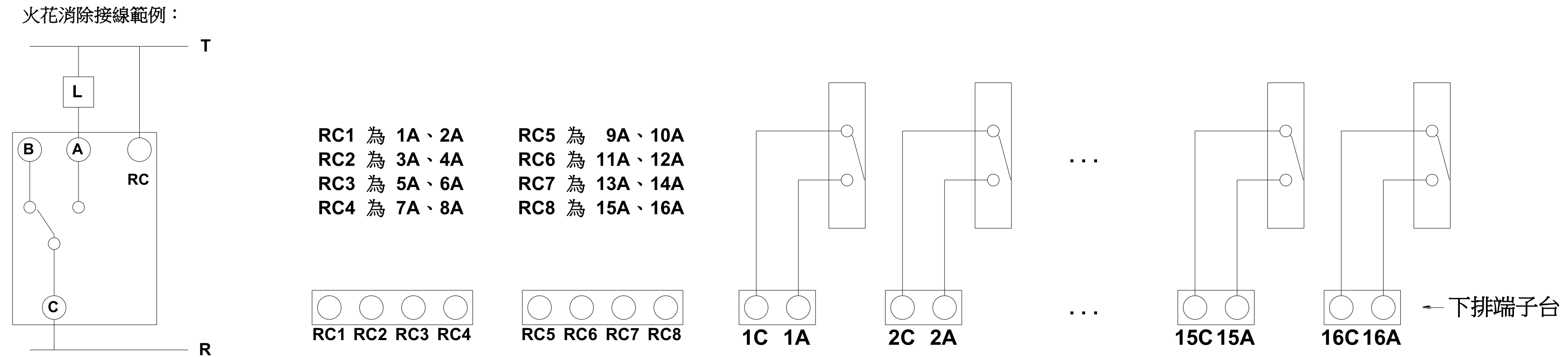

| 3. | RC迴路可有效抑制外部電感性負載接點斷開所產生的火花，提高繼電器接點的使用壽命，若為電阻性負載可不接。(接線方式如電路圖所示) |
| 4. | 每顆繼電器皆有LED顯示，及附有繼電器座方便客戶檢修更換。 |
