HG-8ABJ-FPΣ

8組雙接點 OMRON繼電器模組
10 PIN 牛角接頭

模組端子：日式端子台
模組尺寸：87mm(長) × 172mm(寬)
※直接適用松下FPΣ

◆	此模組採用OMRON (G2R-2)的繼電器，COIL-24VDC，接點容量5A 250VAC，本模組為雙接點輸出，每組接點提供5A 250VAC額定容量，瞬間電流可達10A。
◆	繼電器接點電器壽命：最少10萬次以上；機械壽命：最少2000萬次以上。

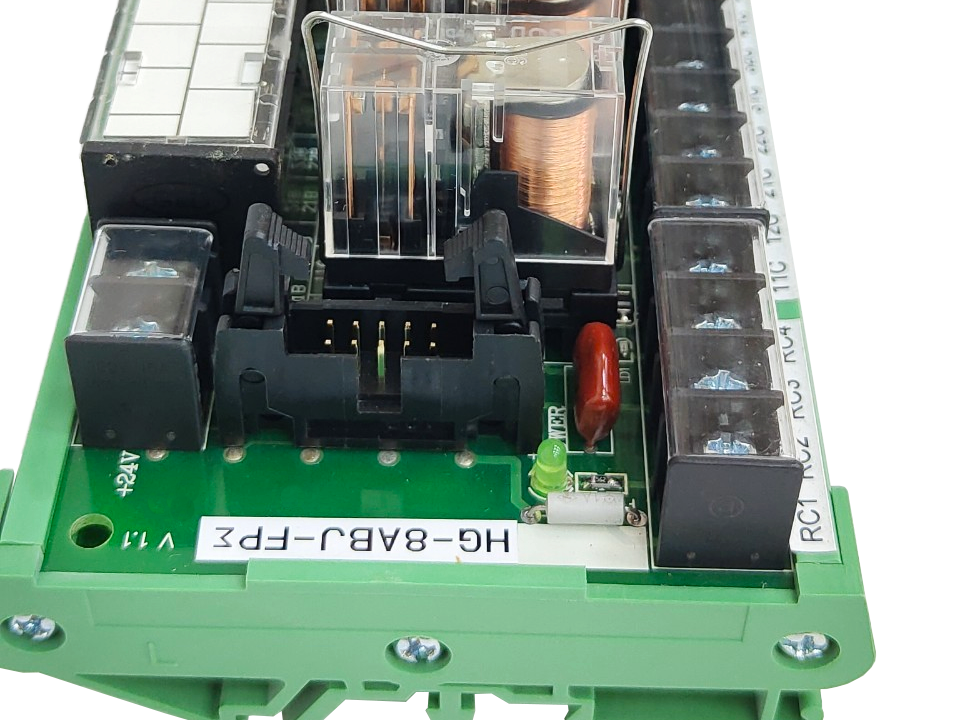

◆	由10pin牛角接頭連結控制器，直接適用FPΣ PLC輸出模組。

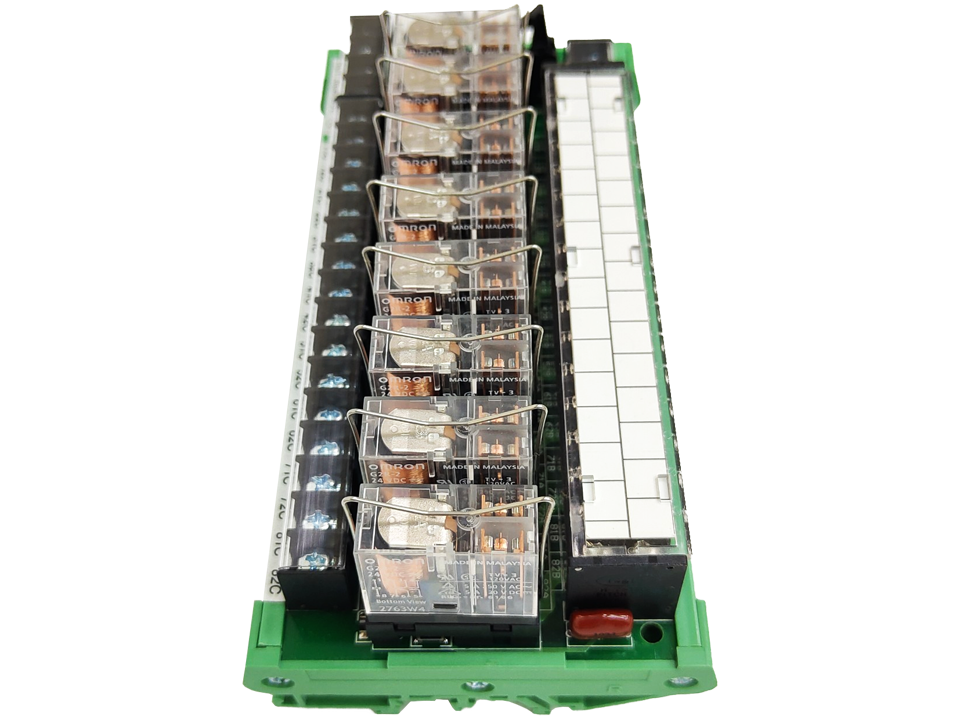

◆	每顆繼電器皆有LED顯示，及附有繼電器座方便客戶檢修更換。
◆	內藏飛輪二極體並聯線圈保護控制器輸出點。
◆	RC火花消除迴路，提高繼電器接點的使用壽命。

產品型號

產品詢價

型號	規格	備註
HG-8ABJ-FPΣ	8組雙接點 OMRON繼電器模組 (10PIN 牛角接頭)	日式端子台

產品說明

1.	本模組為NPN工作模式，由10pin牛角接頭連結控制器，直接適用FPΣ PLC輸出模組，請將端子台P接24VDC，端子台N接0VDC。

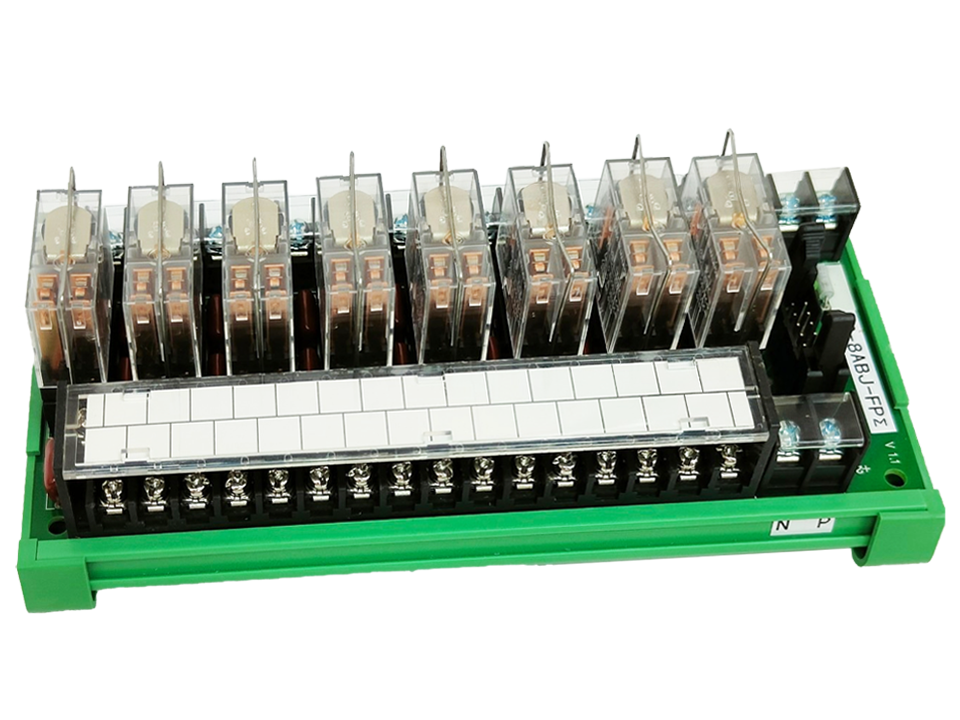

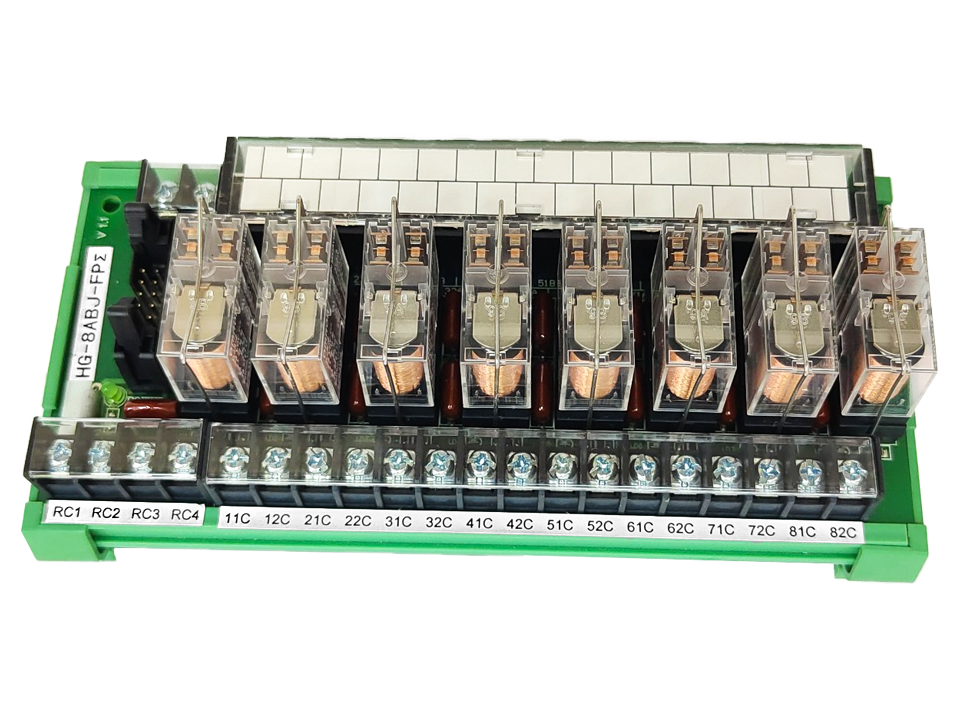

2.	上方端子台為日式雙層端子台，依序排列對應每組繼電器的A,B接點，下方端子台為繼電器共點。(接點位置如電路圖所示)
3.	RC迴路可有效抑制外部電感性負載接點斷開所產生的火花，提高繼電器接點的使用壽命，若為電阻性負載可不接。(接線方式如電路圖所示)
4.	每顆繼電器皆有LED顯示，及附有繼電器座方便客戶檢修更換。
