HG-8AJJ

8組 雙接點 OMRON繼電器模組

模組端子:日式端子台
模組尺寸:87mm(長) × 172mm(寬)

◆  此模組採用OMRON (G2R-2)的繼電器,COIL-24VDC,接點容量5A 250VAC,本模組為雙接點輸出,每組接點提供5A 250VAC額定容量,瞬間電流可達10A。
◆  繼電器接點電器壽命:最少10萬次以上;機械壽命:最少2000萬次以上。
◆  內藏飛輪二極體並聯線圈保護控制器輸出點。
◆  RC火花消除迴路,提高繼電器接點的使用壽命。
產品詢價
產品說明
1.  本模組為NPN工作模式,請將端子台P接24VDC,端子台N接0VDC,控制端K1~K8共點接0VDC。
2.  上方端子台A日式雙層端子台,依序排列對應每組繼電器的A,B接點,下方端子台為繼電器共點。(接點位置如電路圖所示)
3.  RC迴路可有效抑制外部電感性負載接點斷開所產生的火花,提高繼電器接點的使用壽命,若為電阻性負載可不接。(接線方式如電路圖所示)
4.  每顆繼電器皆有LED顯示,及附有繼電器座方便客戶檢修更換。
共通規格

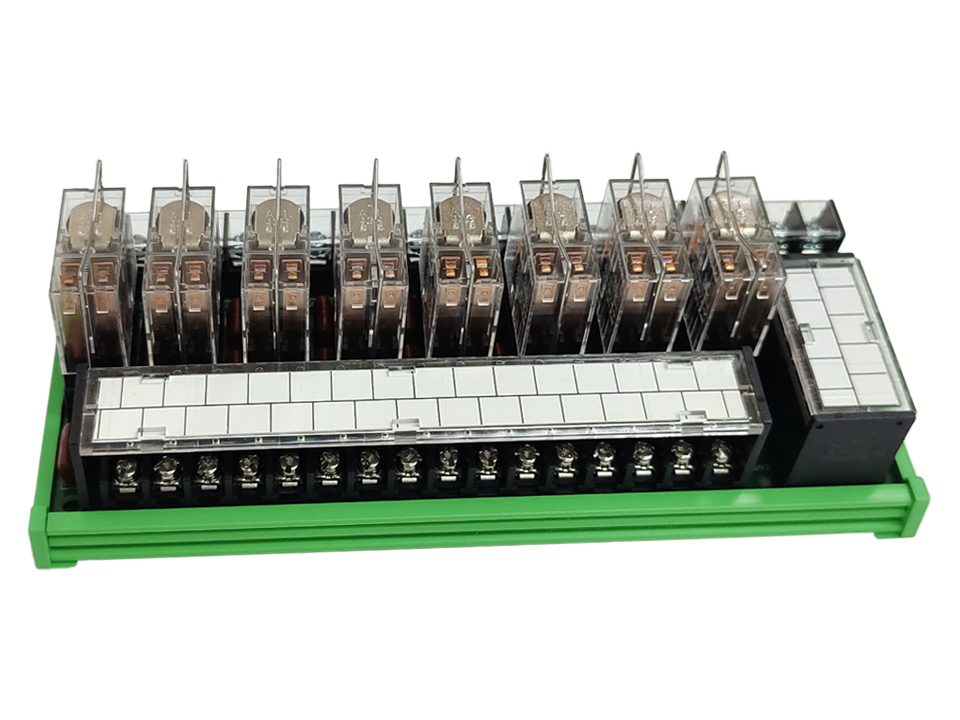

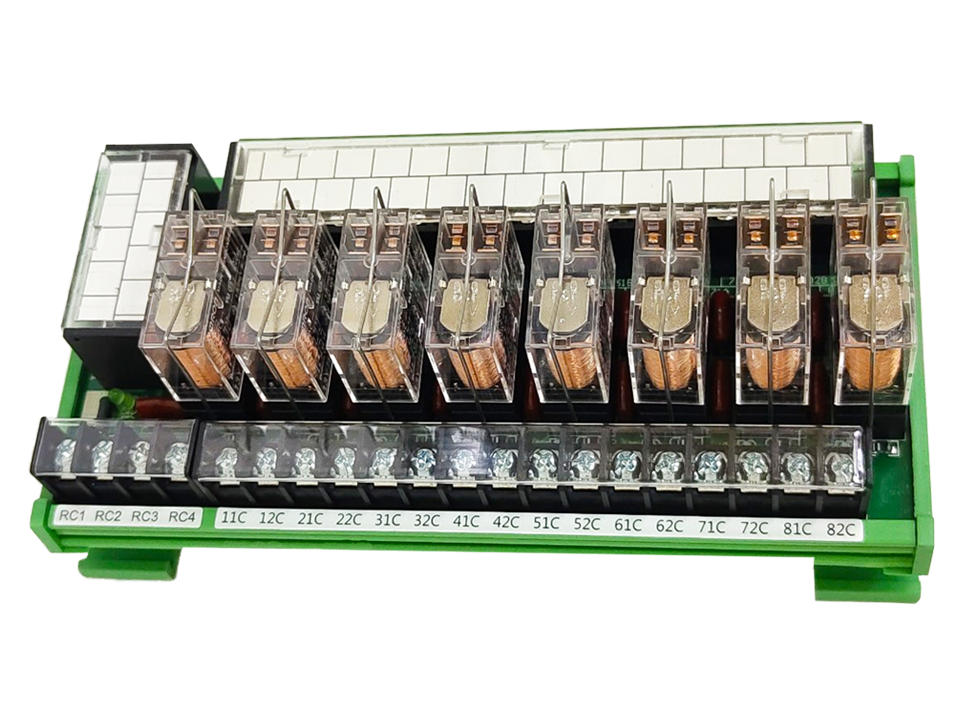

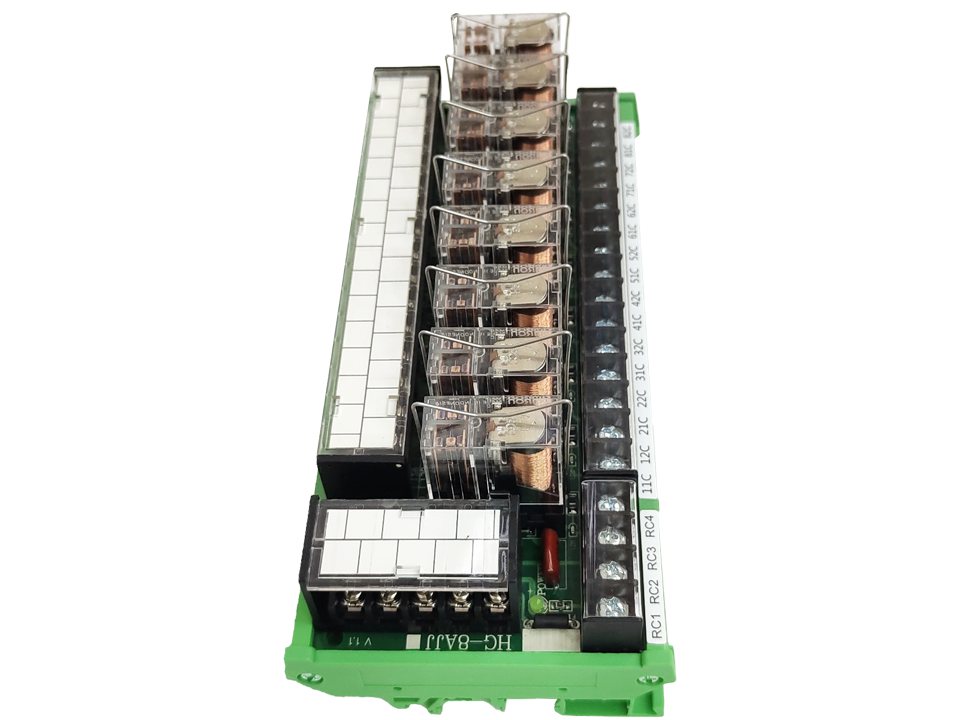

產品の各種角度▼▼▼

  配置圖



  電路圖
電路圖中
A 所代表的為A接點端子。
B 所代表的為B接點端子。
C 所代表的為C共點端子。
K 所代表的為控制端子。
P 所代表的為24VDC電源端子。
RC 所表示的為火花消除器端子。
