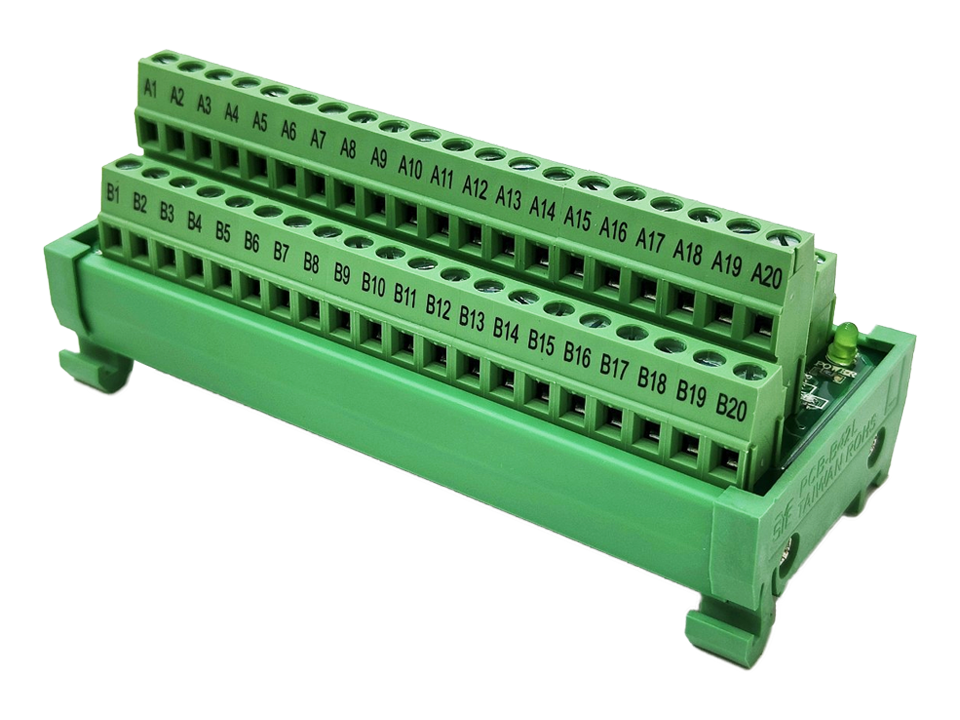

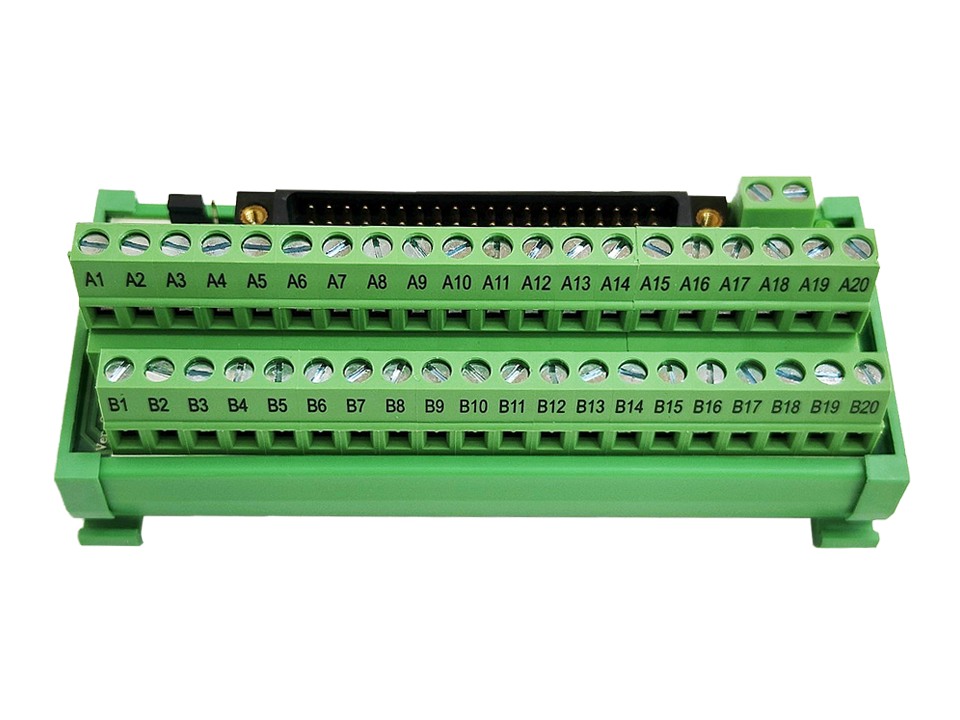

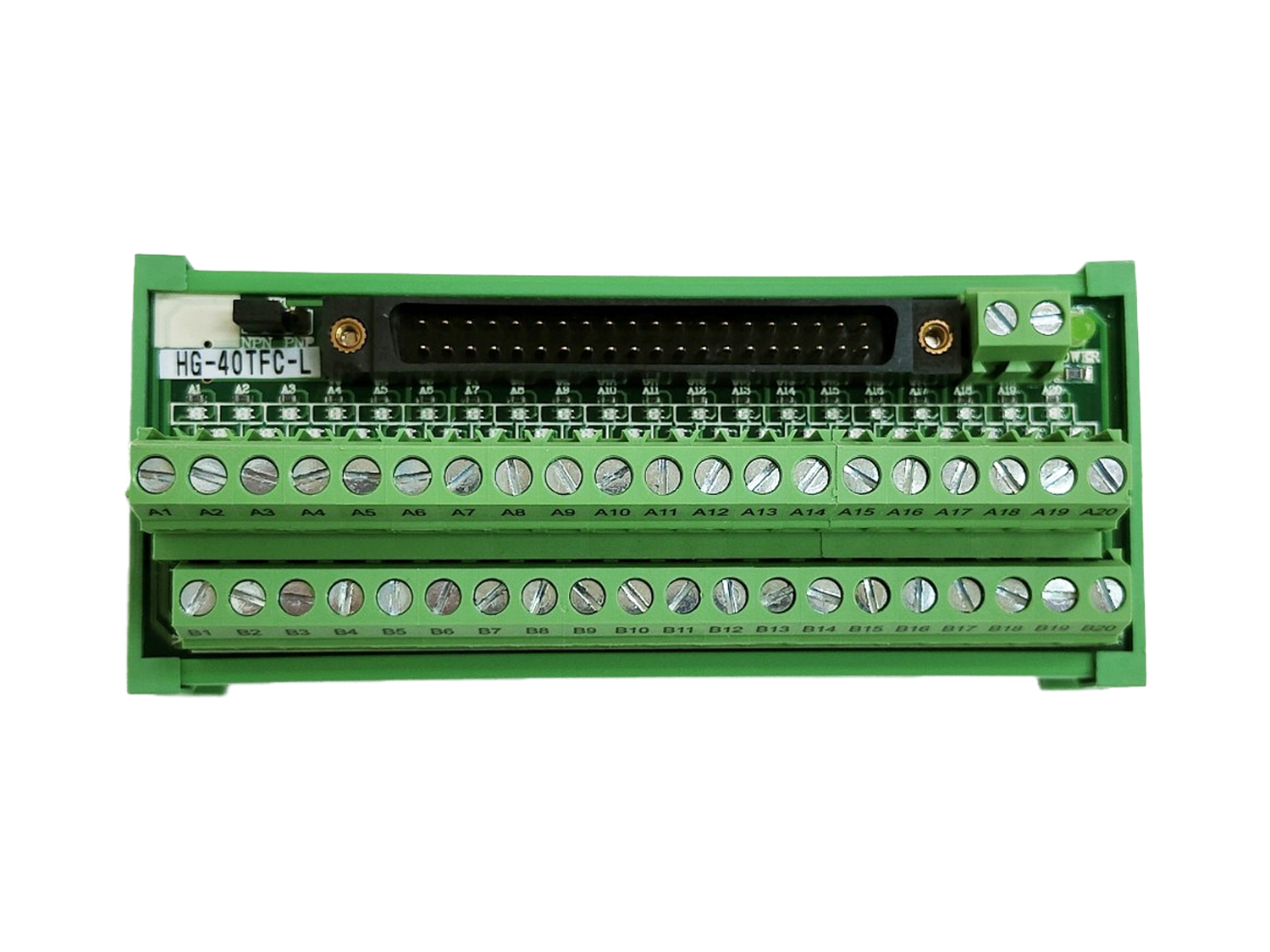

HG-40TFC-L

40PIN FUJI接頭訊號轉接板　　　※中華民國專利號碼：M323148

模組端子：歐式端子台附LED指示燈
模組尺寸：49mm(長) × 113mm(寬)

◆	針對高靈敏度光電，可以做誤動作檢視，協助試機階段調整及維修。
◆	三菱Q系列I/O模組轉接及其它特殊模組，如QX41、QY41P、QX42、QY42P、QD70P、 QD75P等,OMRON CJM1, 231, OD261模組。
◆	本公司另有販售可連接線材 FF40-口TB-S、FF40-口TB-W、FB40-口TB-S。(長度可接受客製)
◆	此模組為標準1對1轉接，應用於其它產品上時請注意FUJI接頭腳位定義。

產品型號

產品詢價

型號	規格	備註
HG-40TFC-L	40PIN FUJI接頭訊號轉接板 (附LED指示燈)	歐式端子台

產品說明

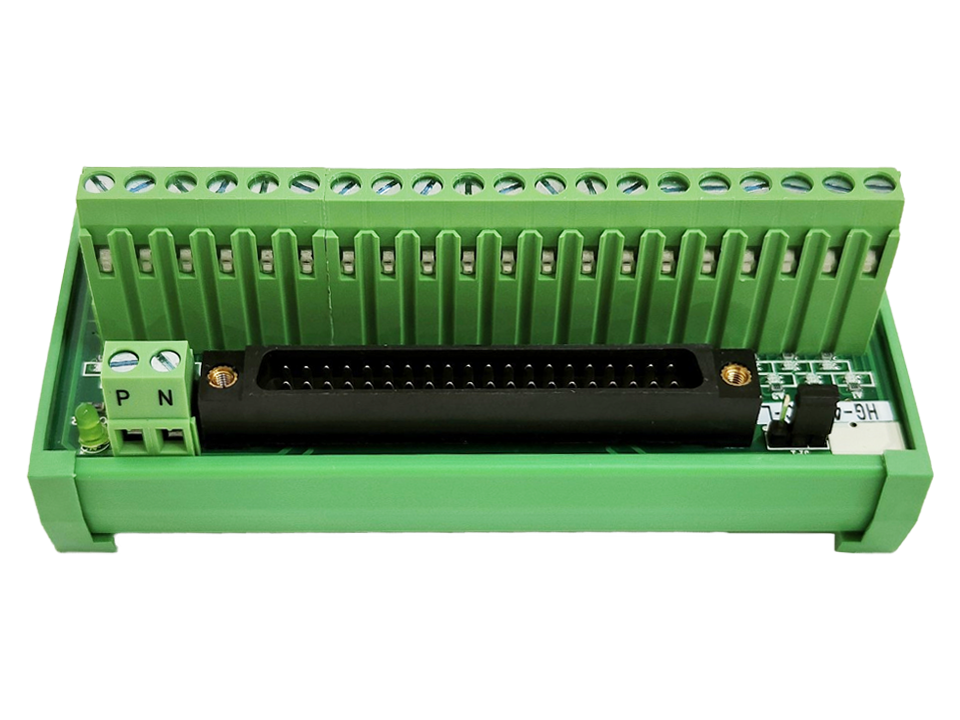

1.	此訊號轉接板需要24VDC電源，以提供LED 燈指示。
2.	此訊號轉接板為 40 PIN FUJI接頭轉接 5mm 歐式端子台。
3.	FUJI接頭腳位定義如下方配置圖所示。

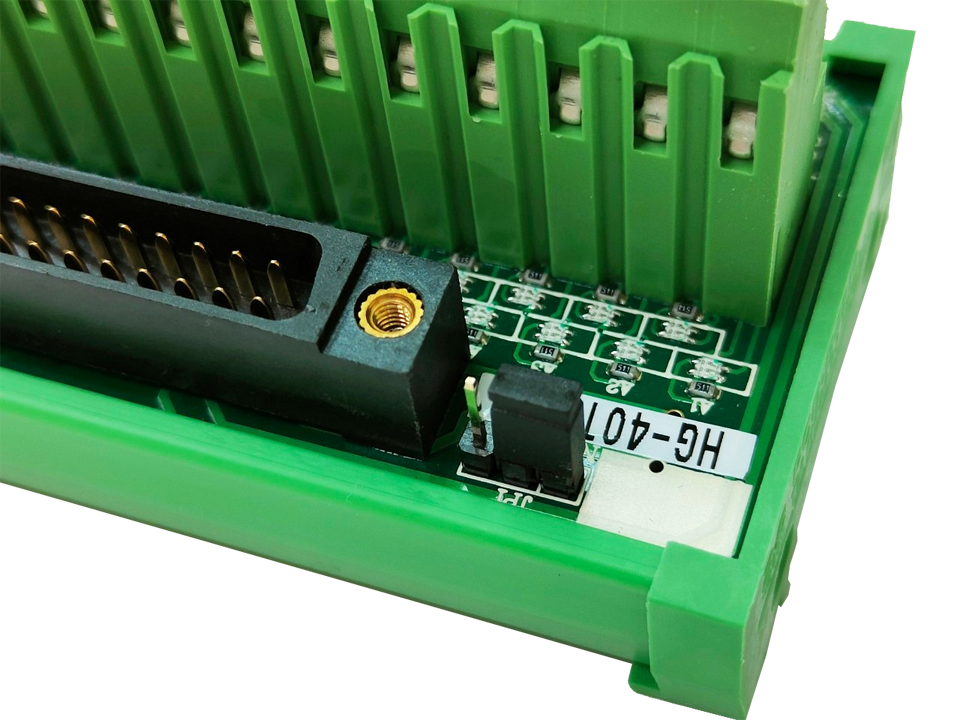

4.	PCB 上方之LED 燈用於狀態檢知，JP1 可切換 LED 共點，對應在 NPN 及 PNP 的迴路。 1-2 PIN短路為NPN模式；2-3 PIN短路為PNP模式。
