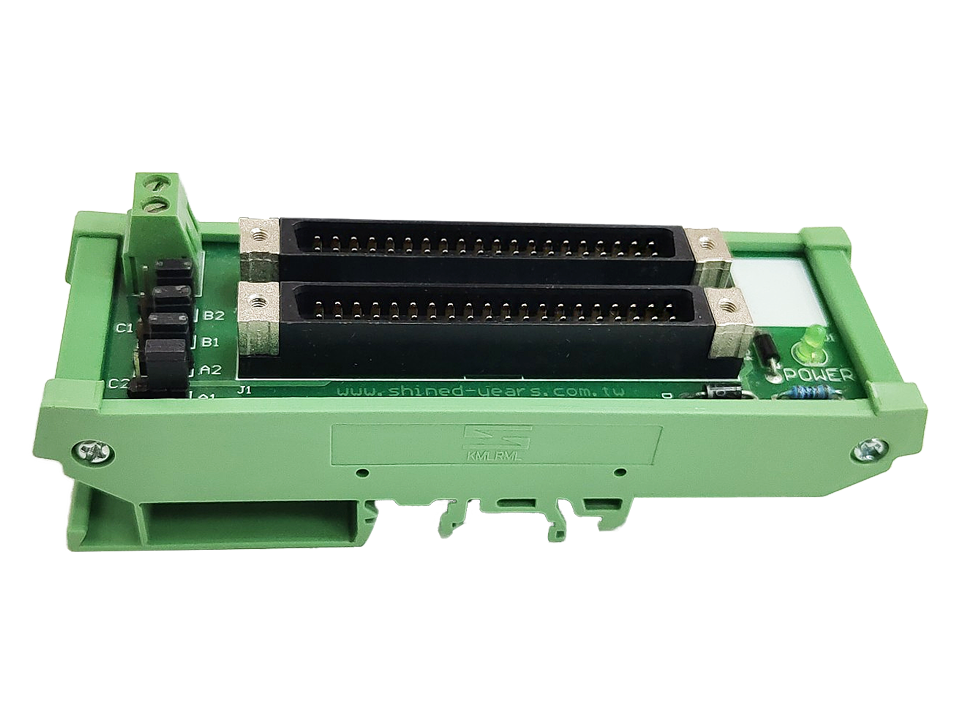

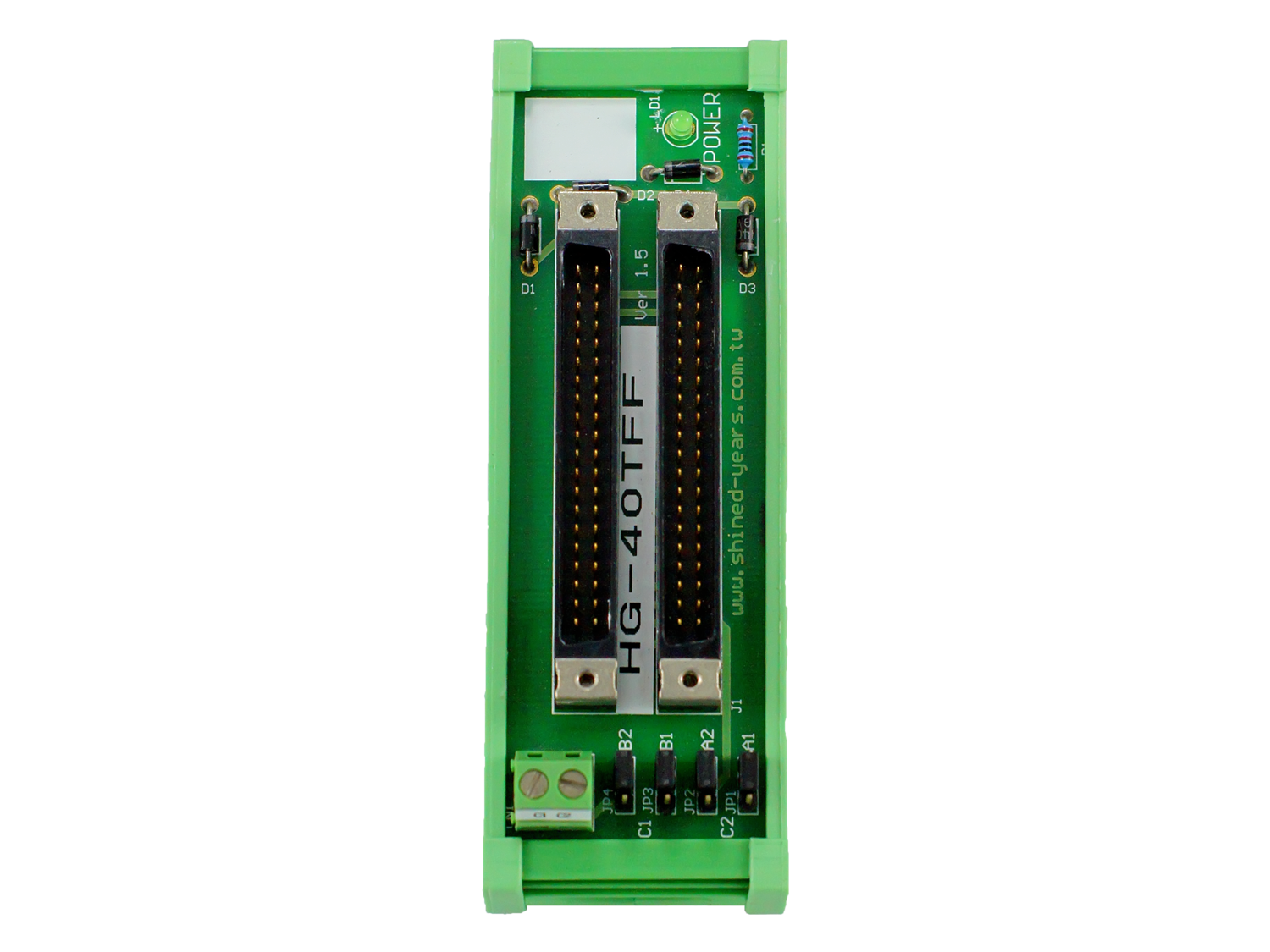

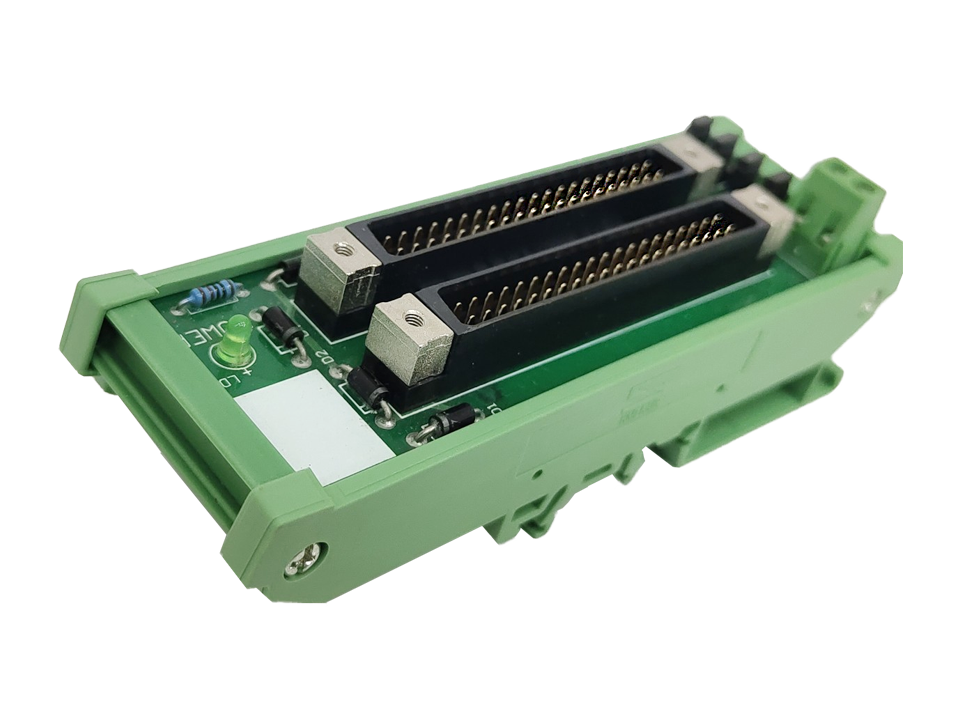

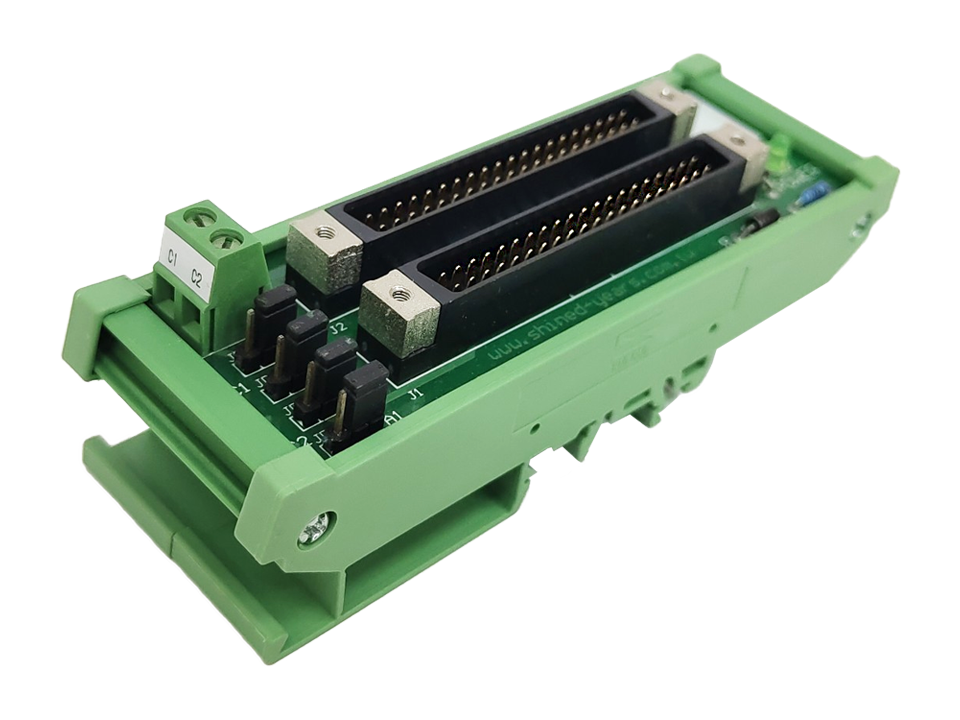

HG-40TFF
40PIN FUJI 接頭×2 訊號轉接板
模組端子：FUJI 接頭 ×2 空中轉接
模組尺寸：122mm(長) × 41mm(寬)
| ◆ | 適合量產機 快拆及組裝等，線路分接設計可搭配HG-40TFC-L協助設備組裝後試機調整。 |
| ◆ | 三菱Q系列I/O模組轉接及其它特殊模組，如QX41、QY41P、QX42、QY42P、QD70P、QD75P等。 |
| ◆ | 本公司另有販售可連接線材 FF40-口TB-S、FF40-口TB-W、FB40-口TB-S。(長度可接受客製) |
| ◆ | 此模組為標準1對1轉接，應用於其它產品上時請注意FUJI接頭腳位定義。 |
產品型號
產品說明
| 1. | 此訊號轉接板為 40 PIN FUJI接頭 轉接 40PIN FUJI接頭。 |

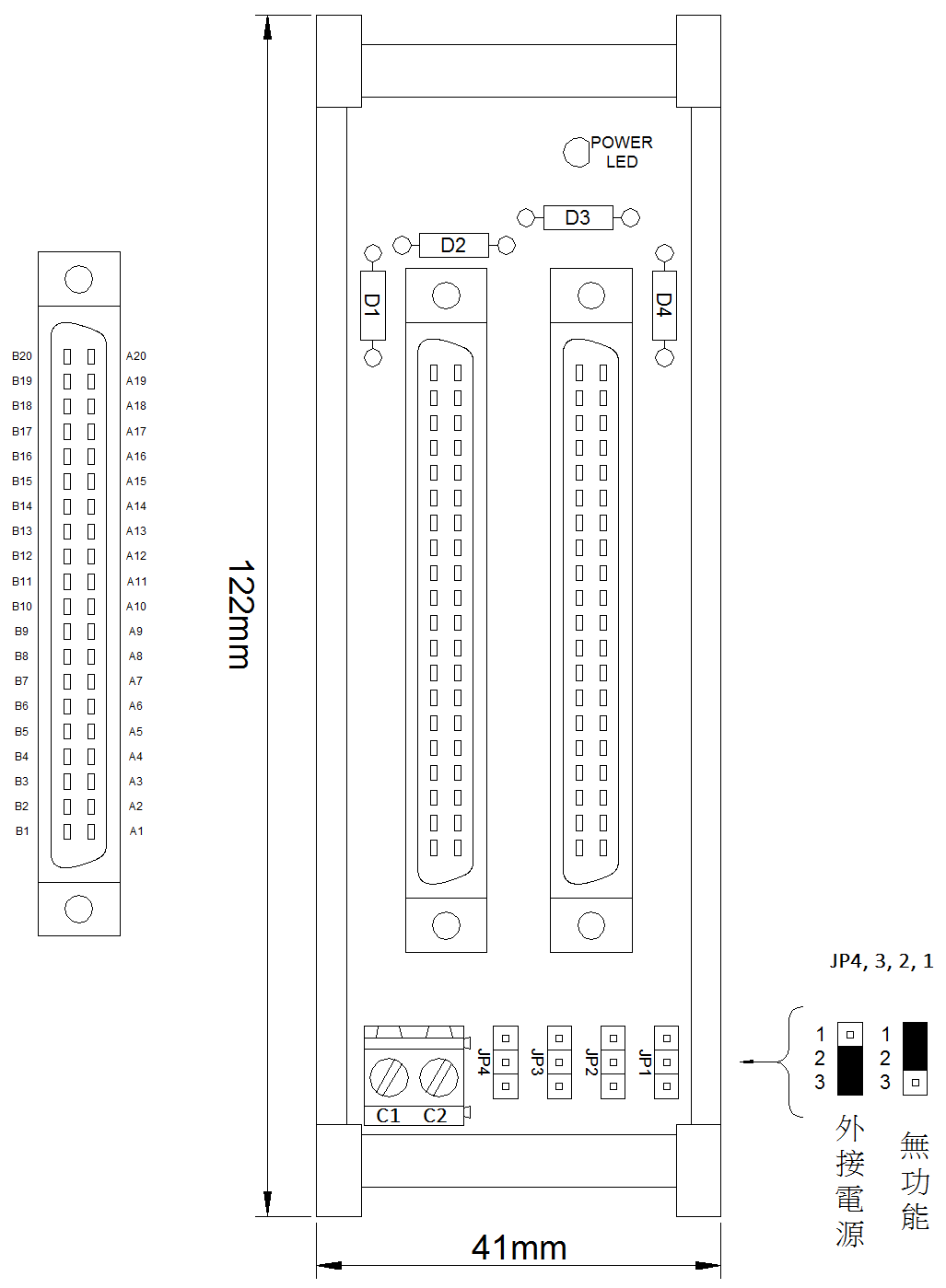

| 2. | FUJI接頭 腳位定義如下方 配置圖 所示。 |

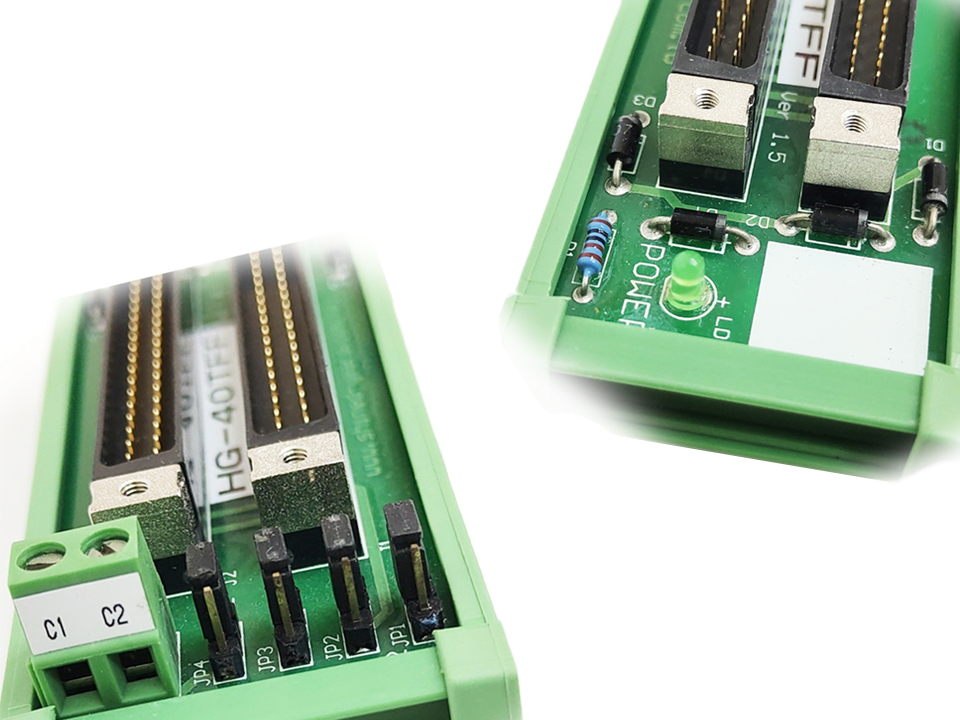

| 3. | 本模組提供盤內供電功能，端子台提供24VDC輸入端，並有LED顯示電源是否輸入。 |
| 4. | 請將P接點連接24VDC，N接點連接0VDC，並JUMP選擇是否外加電源。 |
| 5. | JUMP短路1-2 PIN為無外加電源。 |
| 6. | JP1短路2-3 PIN為外加電源0VDC給A1 腳位，JP2短路2-3 PIN為外加電源0VDC給A2 腳位； JP3短路2-3 PIN為外加電源24VDC給B1 腳位， JP4短路2-3 PIN為外加電源24VDC給B2 腳位。 |
