閎凱FA產品 > 訊號轉接板 > HG-40TFC

檔案下載

HG-40TFC

40PIN FUJI接頭訊號轉接板

模組端子：歐式端子台
模組尺寸：49mm(長) × 113mm(寬)

◆	三菱Q系列I/O模組轉接及其它特殊模組，如QX41、QY41P、QX42、QY42P、QD70P、QD75P等。
◆	本公司另有販售可連接線材 FF40-口TB-S、FF40-口TB-W、FB40-口TB-S。(長度可接受客製)
◆	此模組為標準1對1轉接，應用於其它產品上時請注意FUJI接頭腳位定義。

搭配線材規格表
長度(米)	型號	連結
1	FF40-1TB-S	線材連結
2	FF40-2TB-S	線材連結
3	FF40-3TB-S	線材連結
4	FF40-4TB-S	線材連結
5	FF40-5TB-S	線材連結
提供線材長度客製，歡迎詢問！

產品型號

產品詢價

型號	規格	備註
HG-40TFC	40PIN FUJI接頭訊號轉接板	歐式端子台

產品說明

1.	此訊號轉接板為 40 PIN FUJI接頭轉接 5mm 歐式端子台。
2.	模組FUJI接頭腳位定義如下方配置圖所示。

共通規格

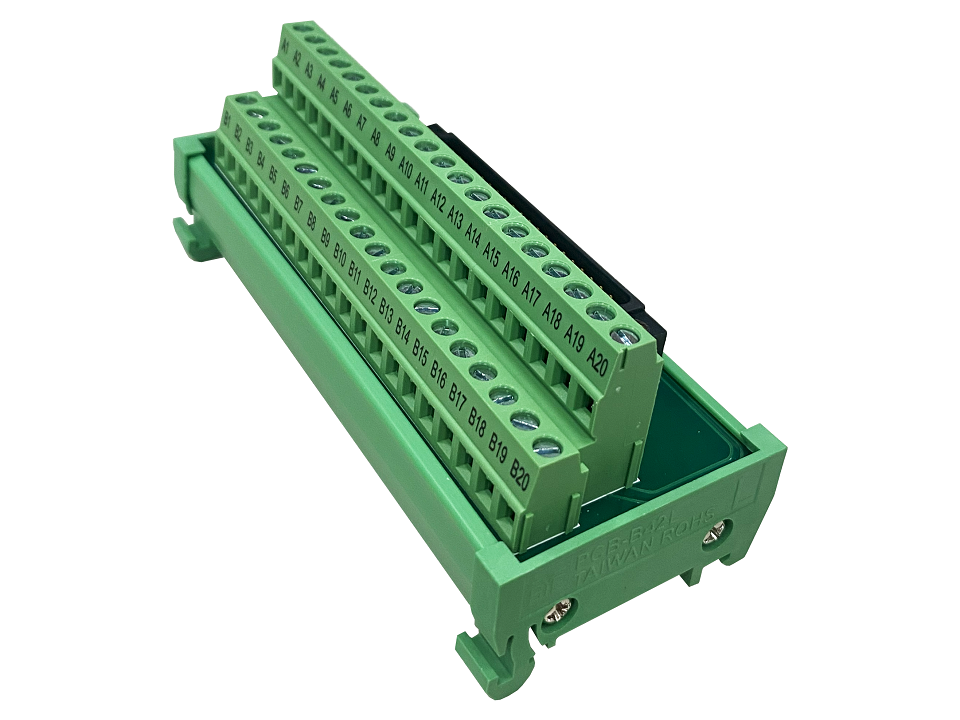

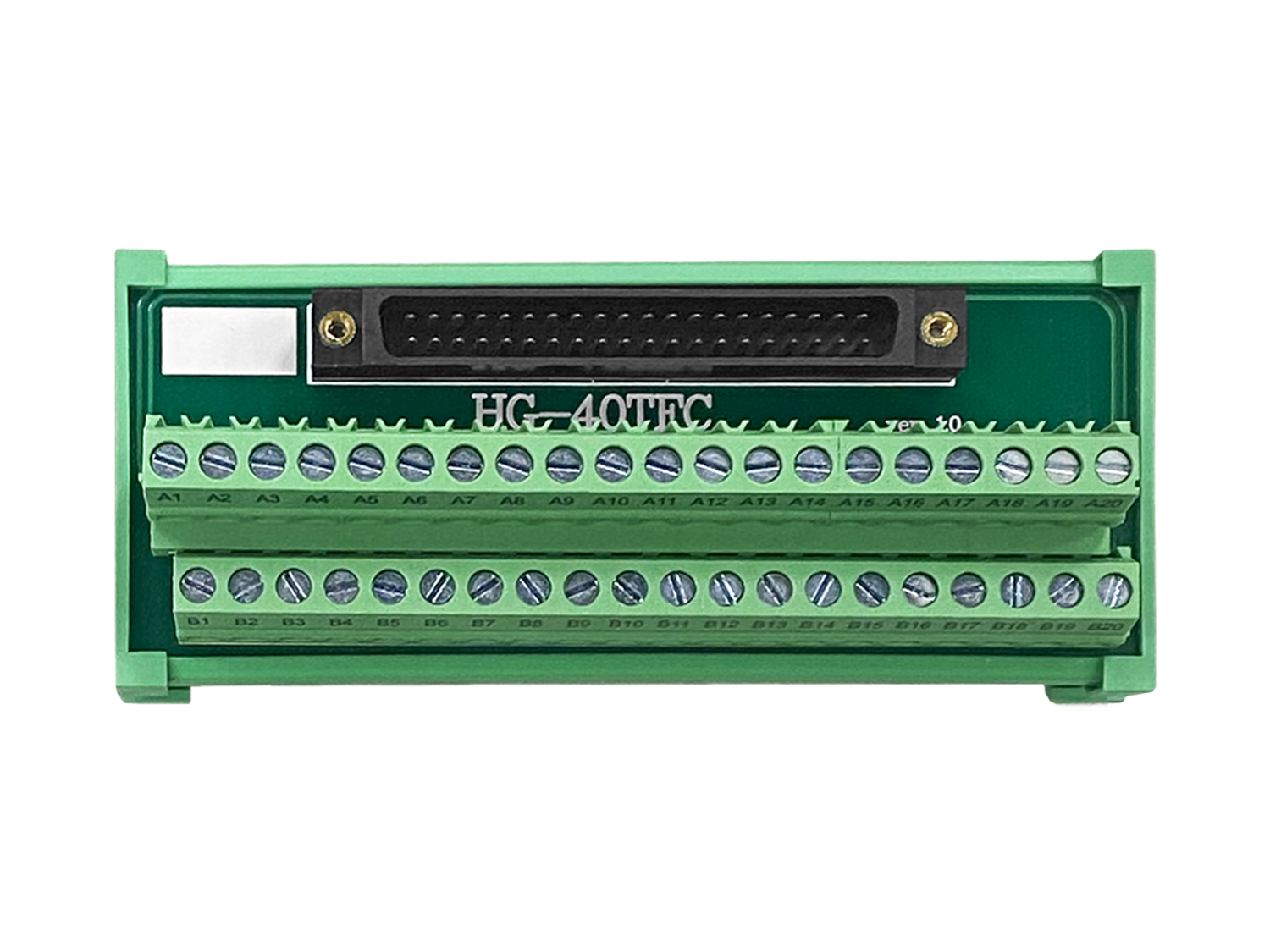

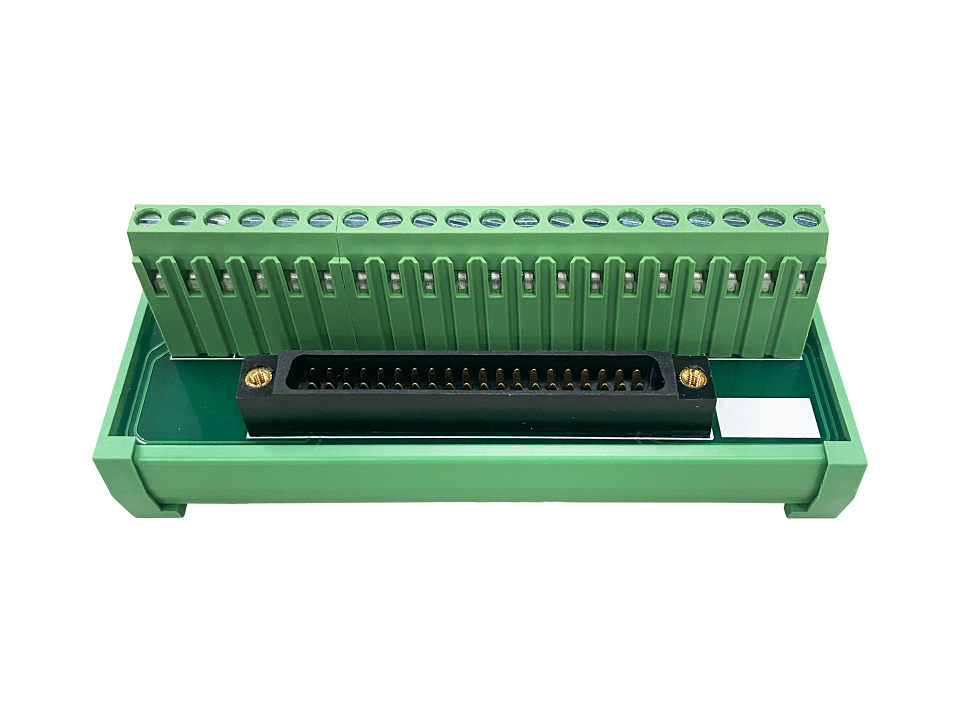

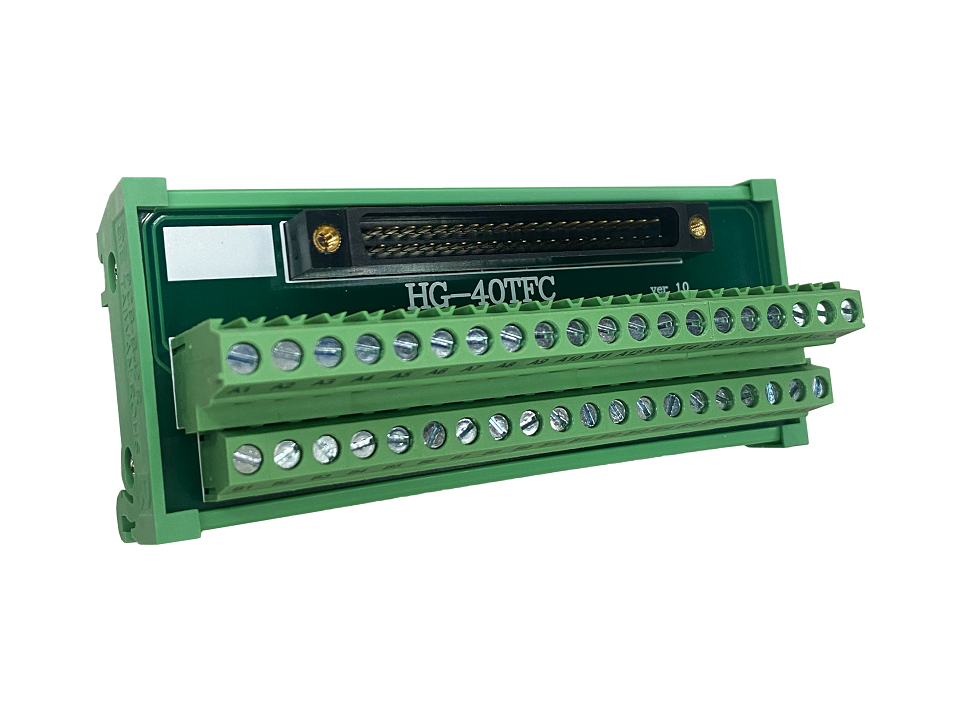

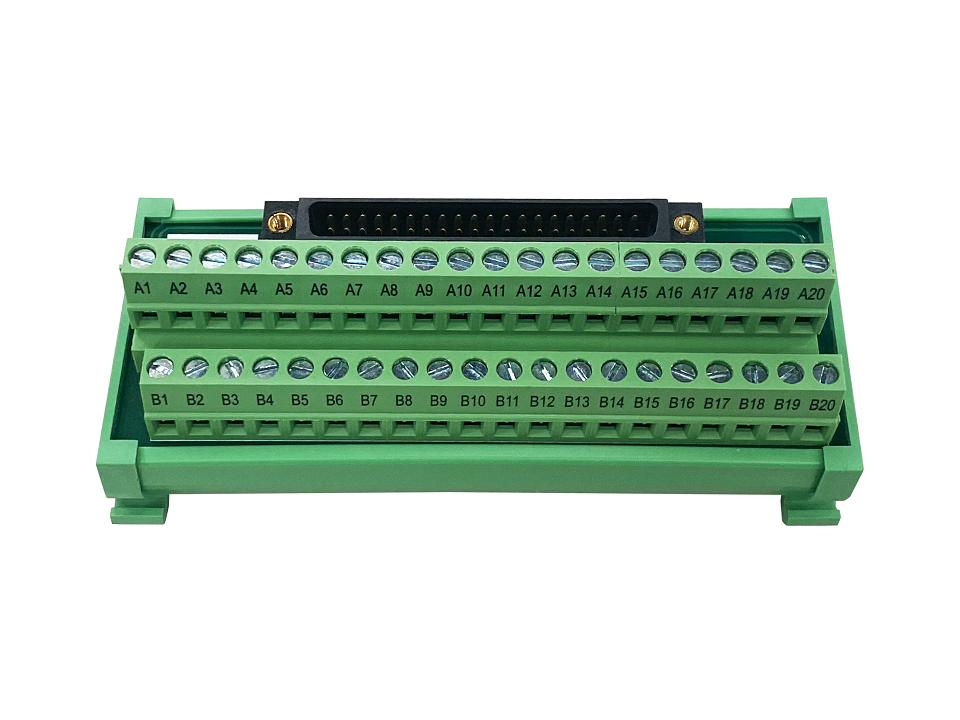

產品の各種角度▼▼▼

　 配置圖

點擊觀看大圖

接腳對應如下圖所示。

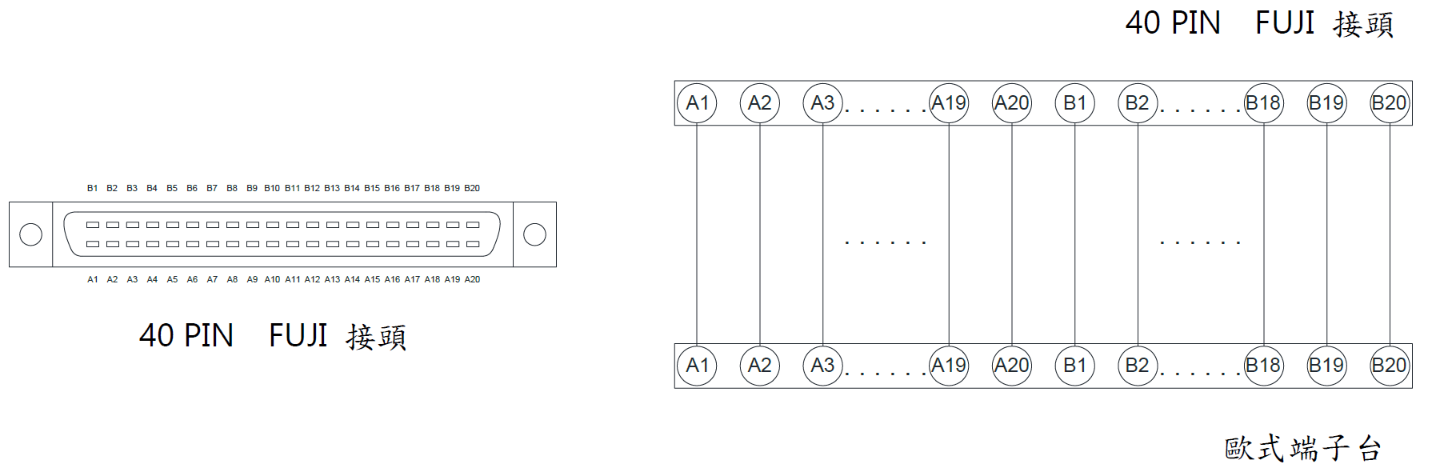

　 電路圖

點擊觀看大圖

FUJI接頭腳位與端子台腳位編號1對1連接。
