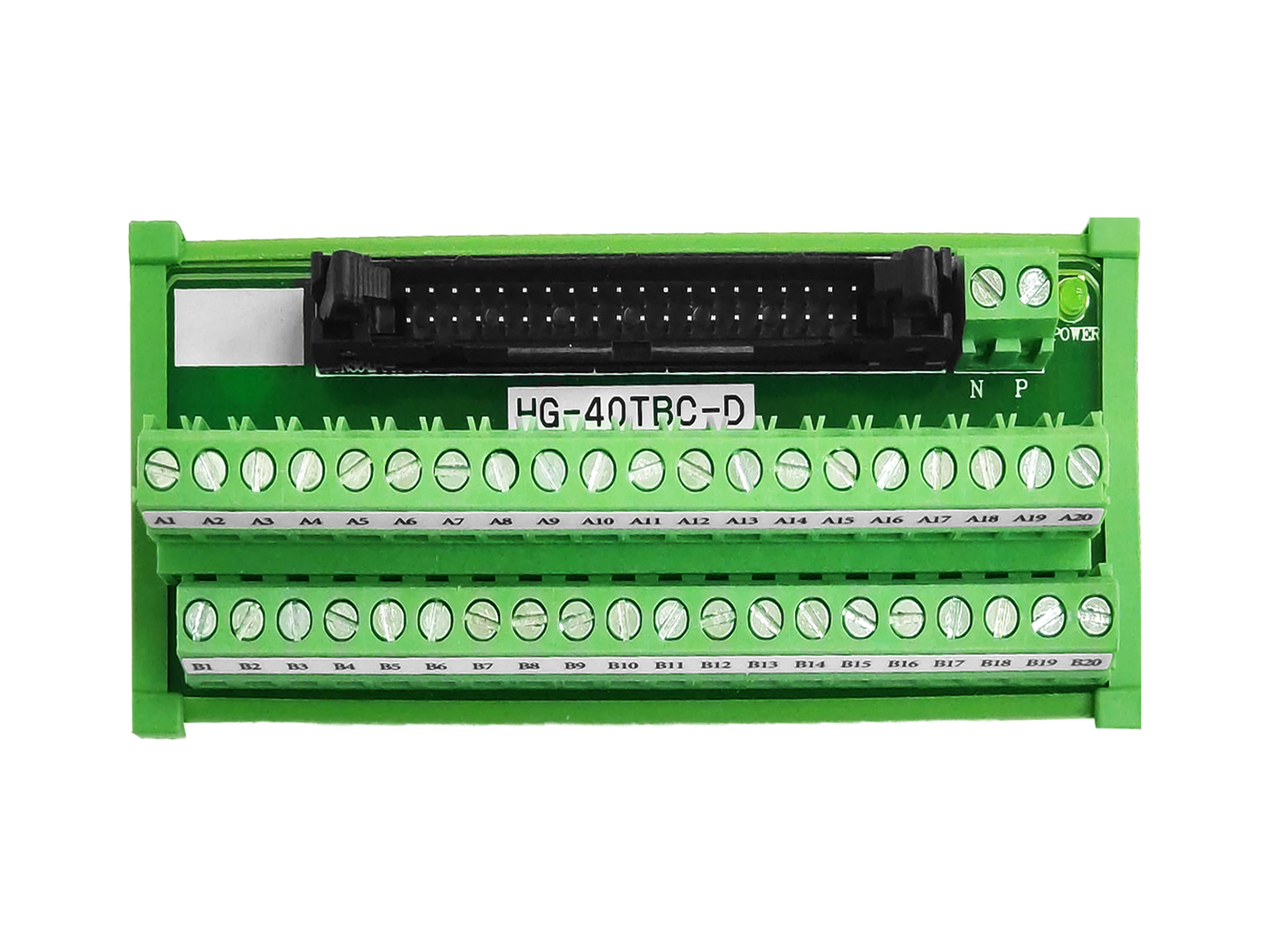

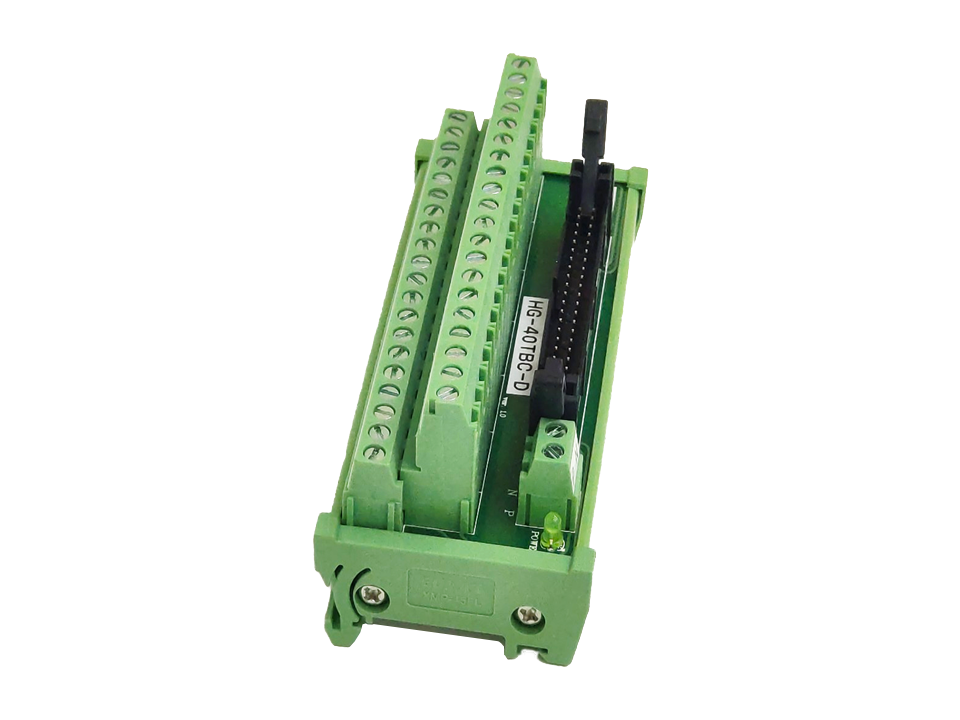

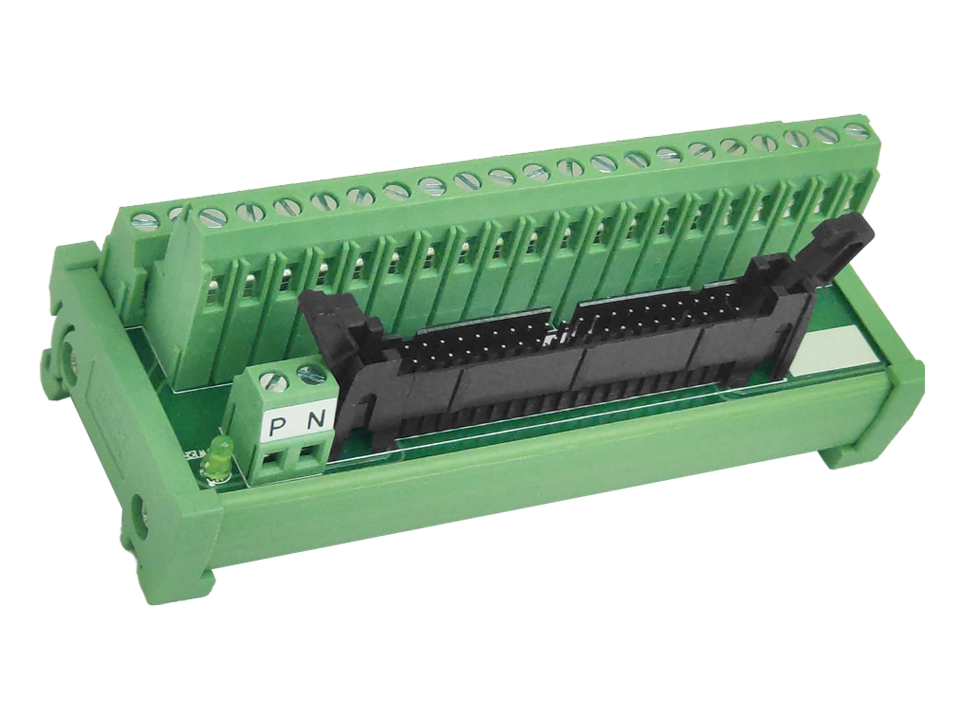

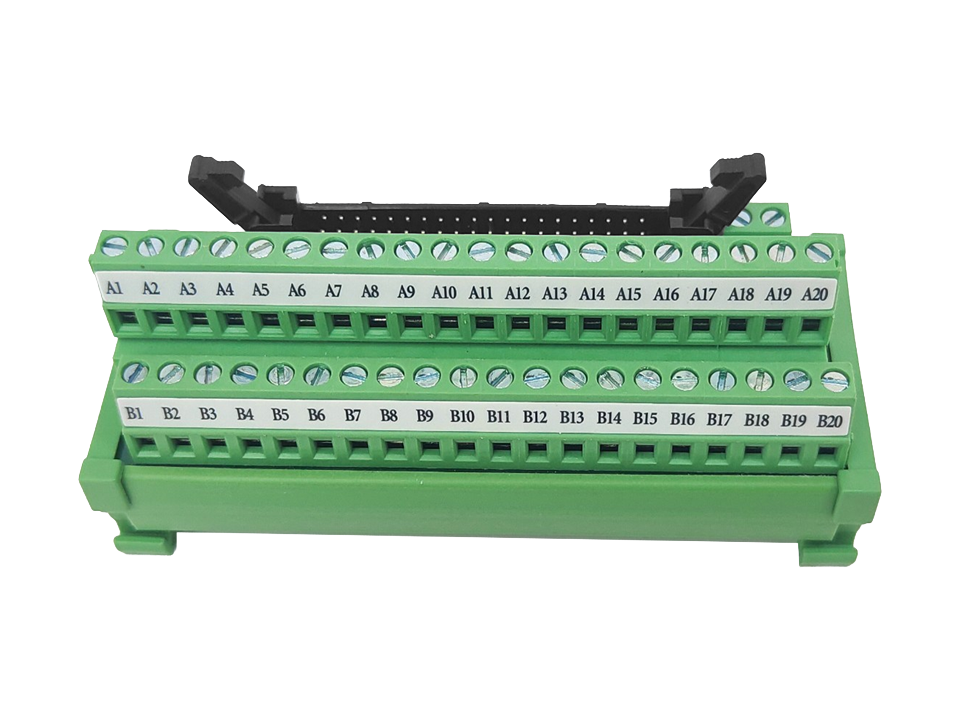

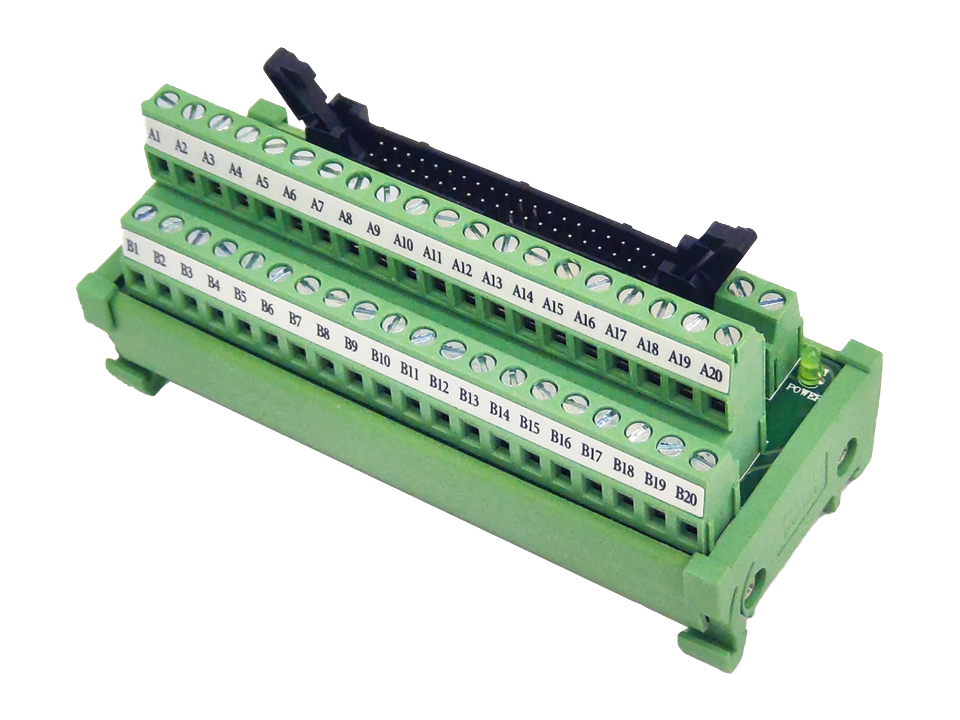

HG-40TBC-D
40PIN 牛角接頭 訊號轉接板 (附二極體逆向保護)
模組端子：歐式端子台
模組尺寸：49mm(長) × 113mm(寬)
| ◆ | 此模組為中大型PLC輸出模組外接轉接板，可直結小電流電感性負載，例如:電磁弁、繼電器等，提供逆向保護功能。 |
| ◆ | 此模組可搭配以下產品使用：松下FP系列、三菱Q系列、OMRON CJM1、西門子S-700、基恩斯控制器主機、 I/O模組轉接用。 |
| ◆ | 本公司另售連接線材 BB40-口TB-S、FB40-口TB-S。(長度可接受客製) |
| ◆ | 此模組為標準1對1轉接，應用於其它產品上時請注意牛角接頭腳位定義。 |
產品型號
產品說明
| 1. | 此訊號轉接板為 40 PIN 牛角接頭 轉接 5mm 歐式端子台。 |

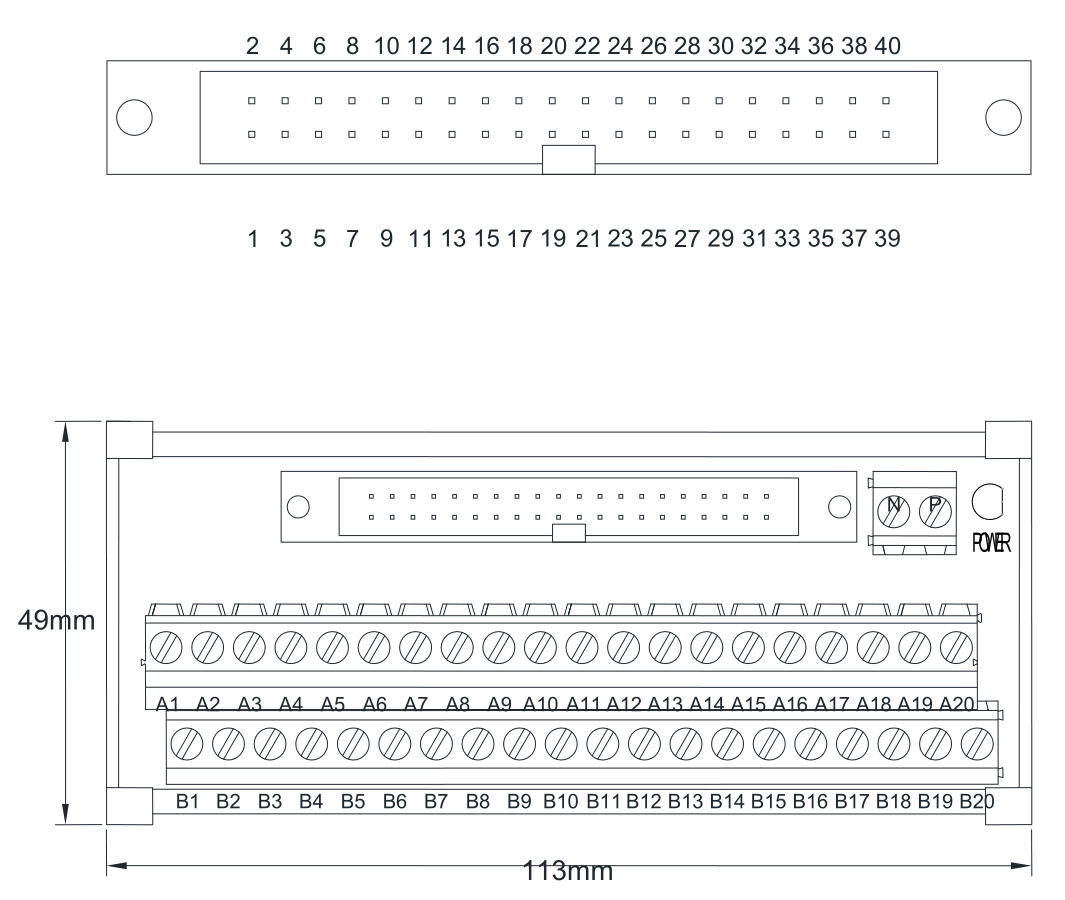

| 2. | 牛角接頭 腳位定義如下方 配置圖 所示。 |
| 3. | 每個端子提供直流DC24V以下電感性負載逆向保護功能，負載額定電流0.1A。 |
| 4. | 必需外加電源至轉接板上的PN端子，額定電壓DC24V，確保逆向保護功能運作正常。 |
| 5. | 本模組只適用於直流負載，應用於交流負載上時則無逆向保護功能。 |

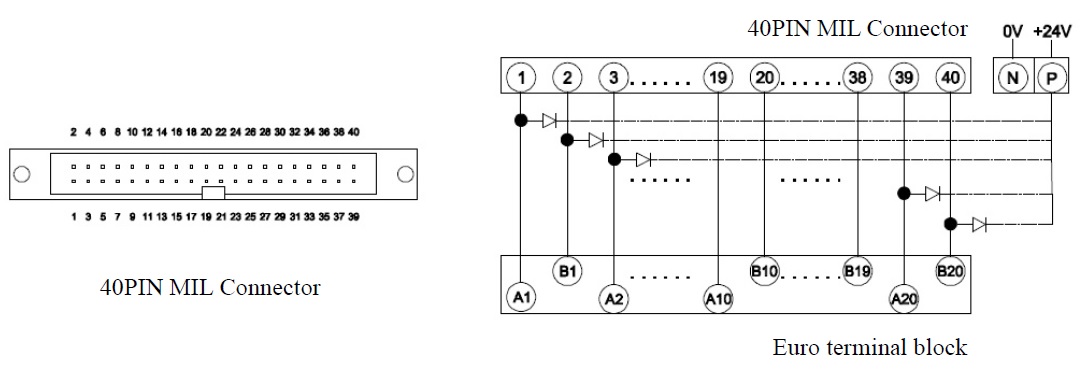

HG-40TBC-D-Y.jpg)
