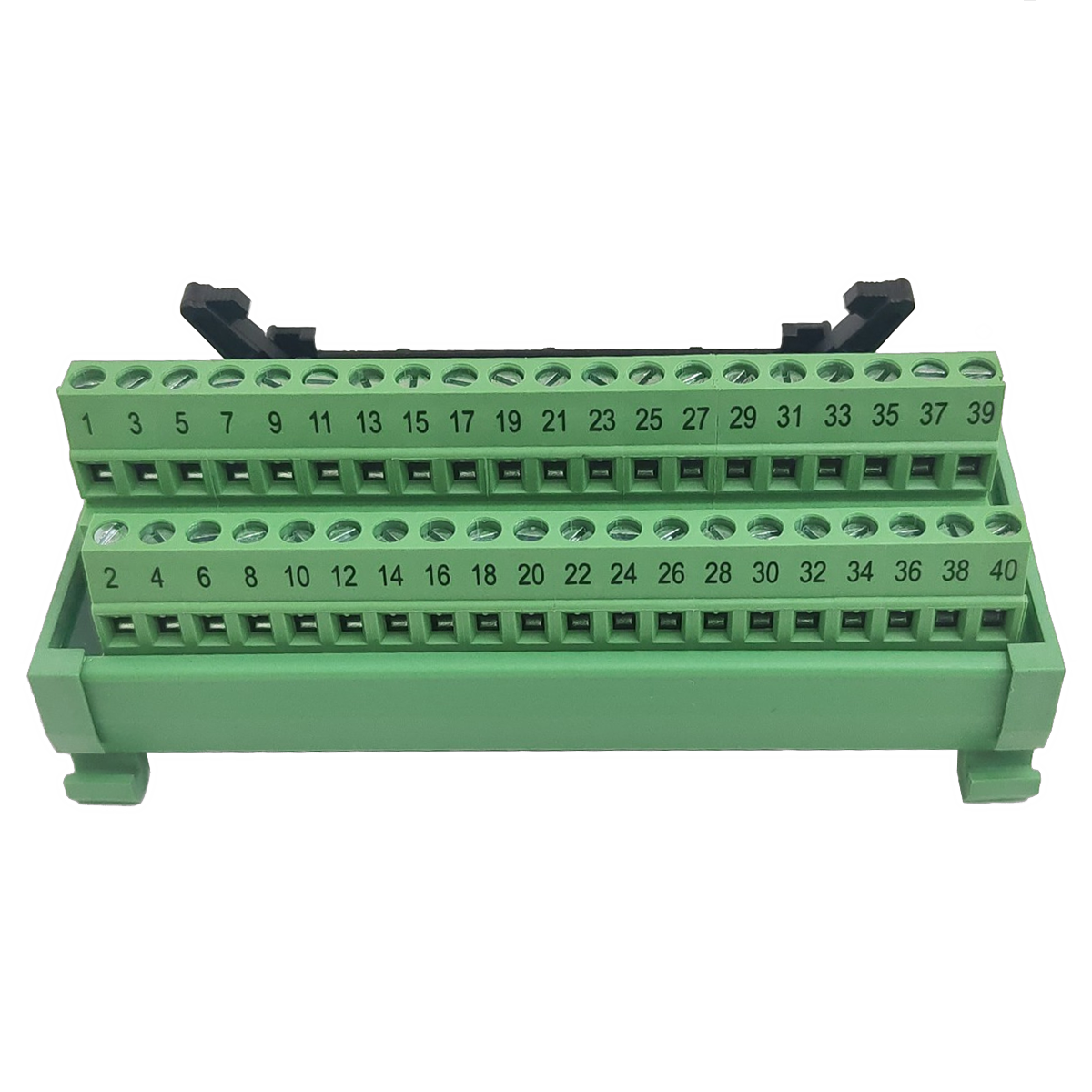

HG-34TBC

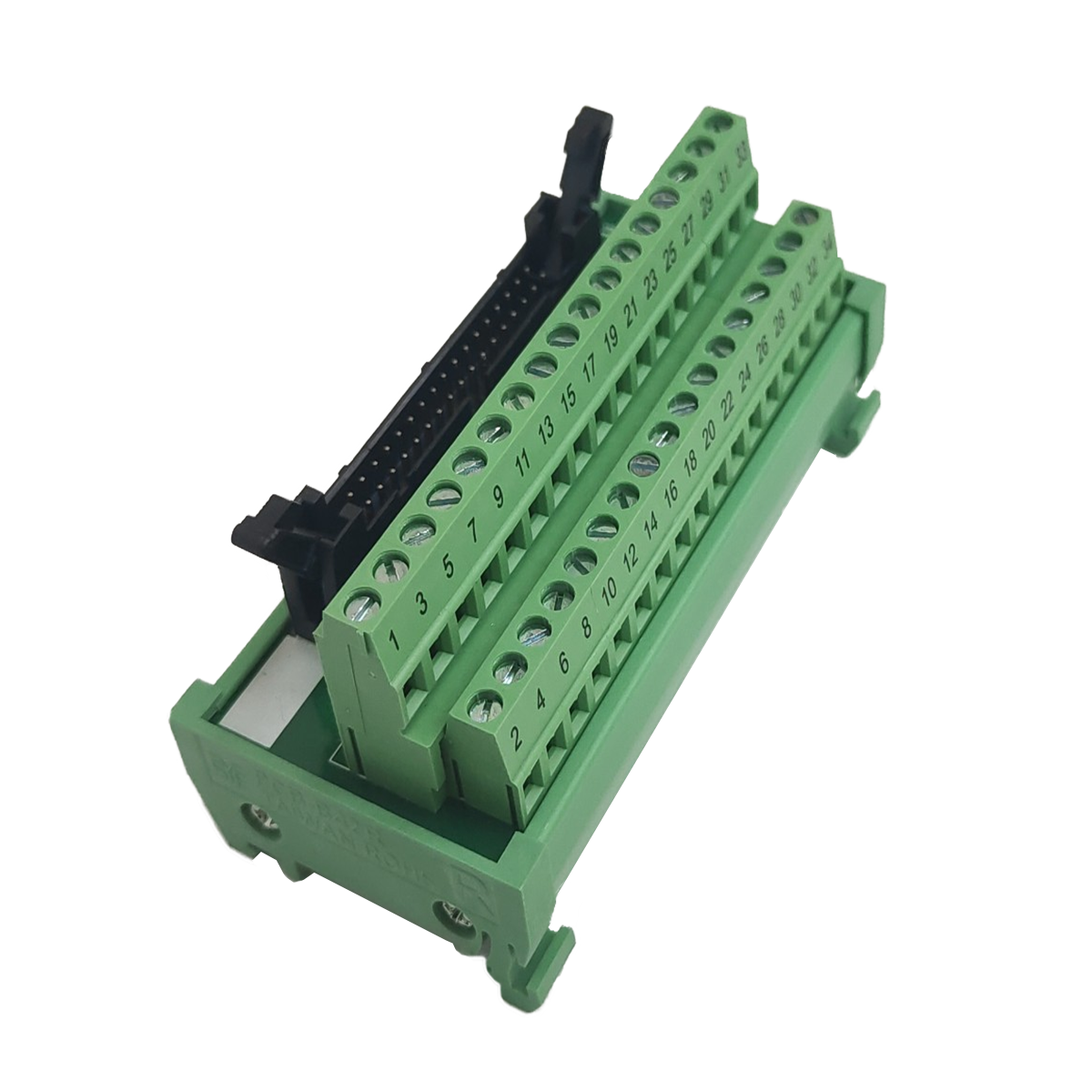

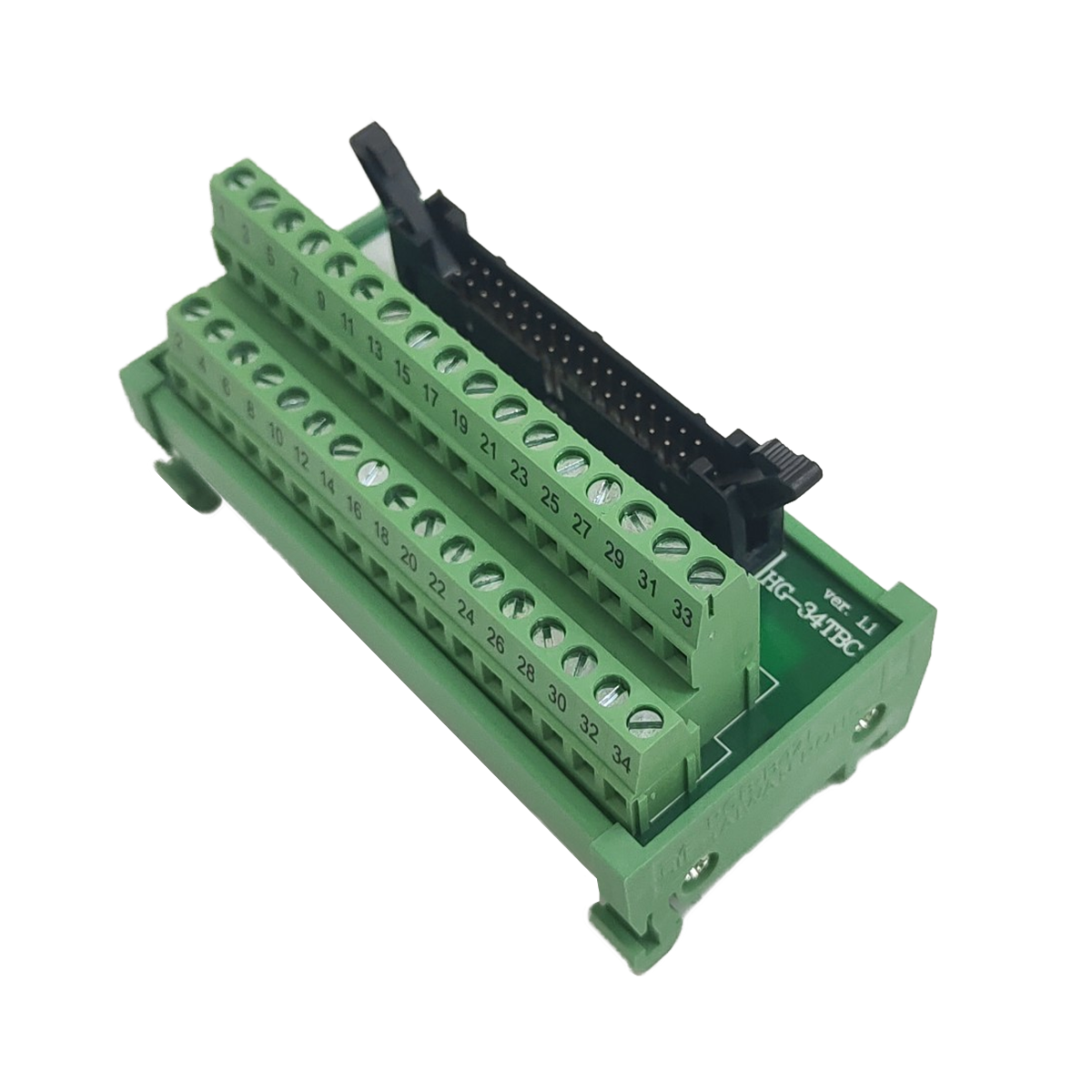

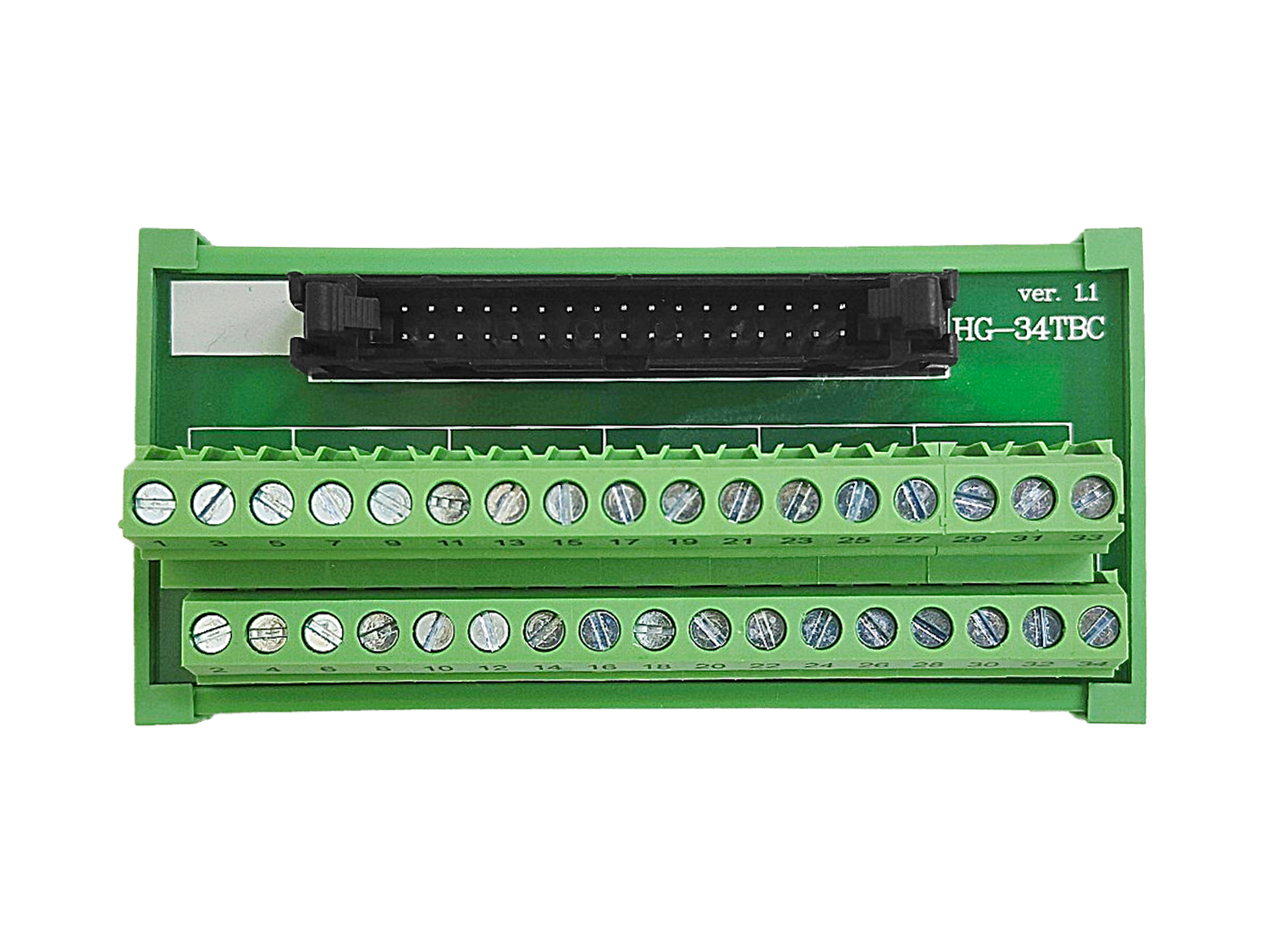

34PIN 牛角接頭訊號轉接板

模組端子：歐式端子台
模組尺寸：49mm(長) × 98mm(寬)

◆	可搭配基恩斯KV-MC、KV-700、KV-1000系列主機。
◆	此模組為標準1對1轉接，應用於其它產品上時請注意牛角接頭腳位定義。
◆	本產品符合歐盟綠色規範RoHS之要求，產品報廢時，請勿視為一般生活垃圾處理，請依據當地電子廢棄物法規進行回收。

搭配線材規格表
長度(米)	型號	連結
1	BB34-1TB-S	線材連結
2	BB34-2TB-S	線材連結
3	BB34-3TB-S	線材連結
4	BB34-4TB-S	線材連結
5	BB34-5TB-S	線材連結
提供線材長度客製，歡迎詢問！

產品型號

產品詢價

型號	規格	備註
HG-34TBC	34PIN 牛角接頭訊號轉接板	歐式端子台

產品說明

1.	此訊號轉接板為 34PIN 牛角接頭轉接 5mm 歐式端子台。

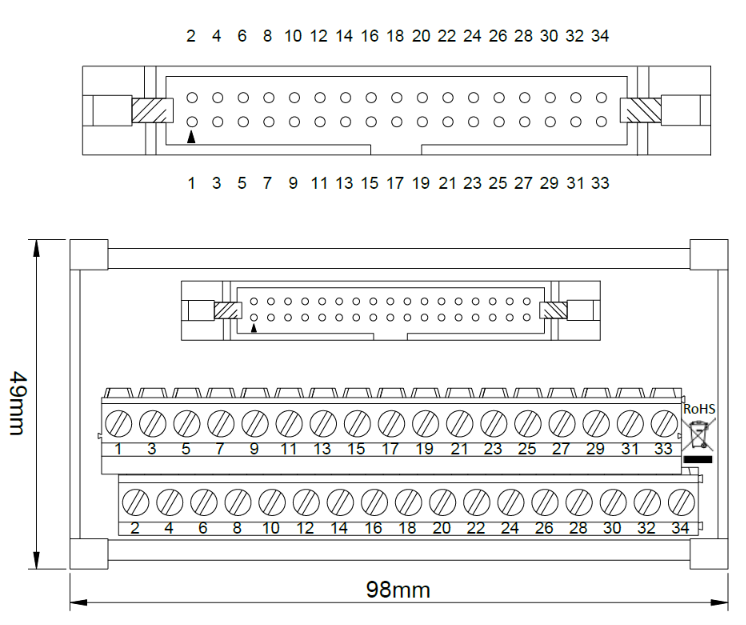

2.	模組牛角接頭腳位定義如下方配置圖所示。

共通規格

配置圖
電路圖

　 配置圖

點擊觀看大圖

接腳對應如下圖所示。

　 電路圖

點擊觀看大圖

牛角接頭腳位與端子台腳位編號1對1連接。
