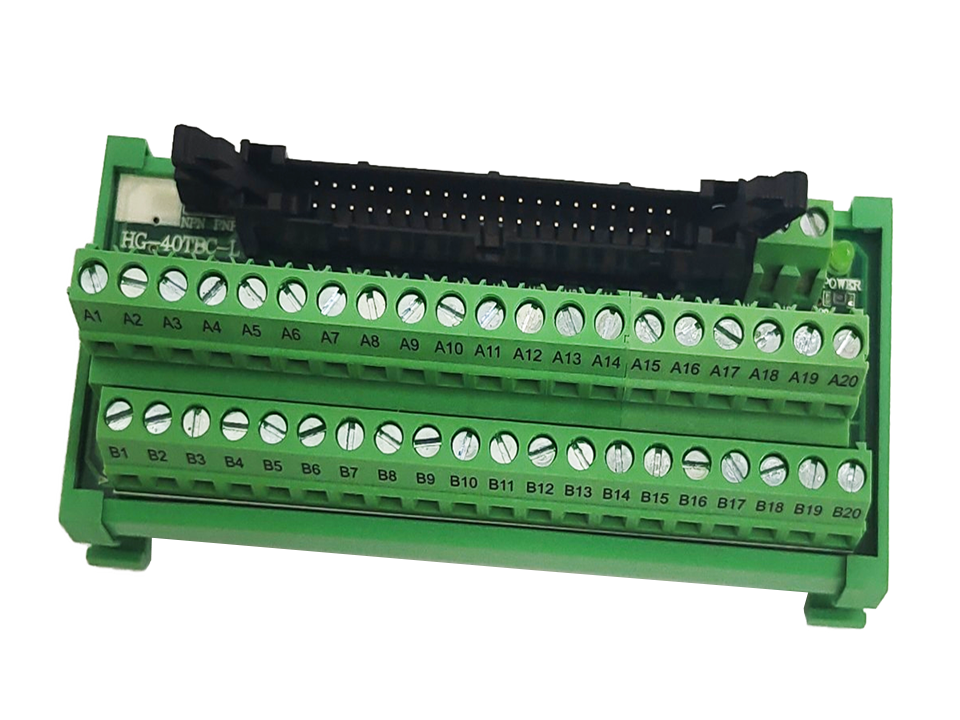

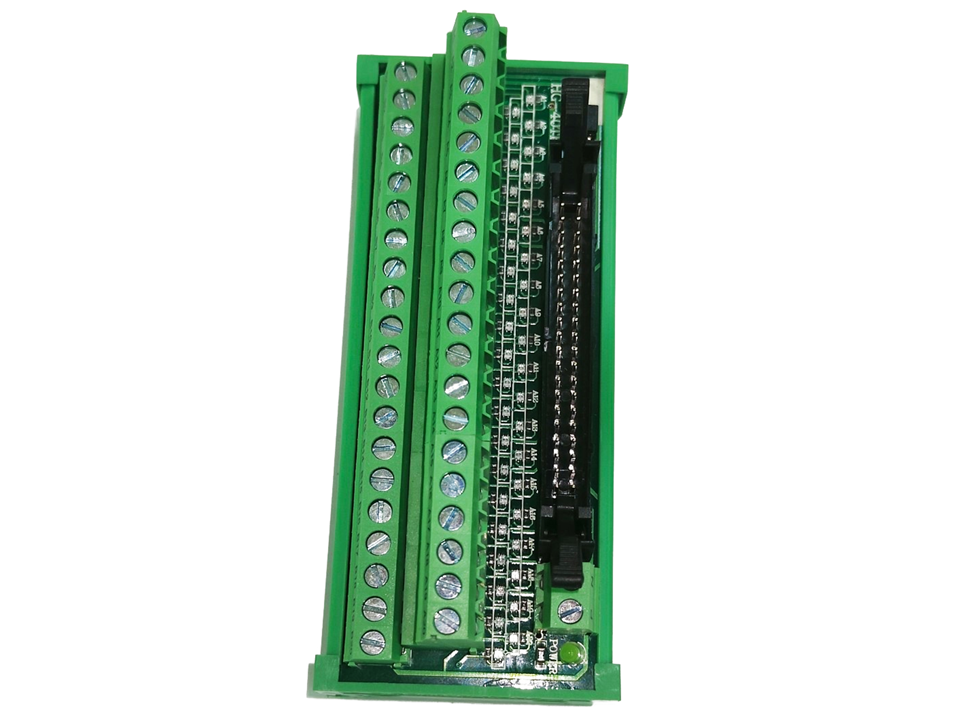

HG-40TBC-L

40PIN 牛角接頭訊號轉接板　　※中華民國專利號碼：M323148

模組端子：歐式端子台附LED指示燈
模組尺寸：49mm(長) × 113mm(寬)

◆	針對高靈敏度光電可以做誤動作檢視協助試機階段調整及維修。
◆	此模組可搭配以下產品使用：松下FP系列、三菱Q系列、OMRON CJM1、OD233、OD263模組、西門子S-700、基恩斯控制器KV-C32XA模組、台達AH64AM10N模組、I/O模組轉接用。
◆	本公司另售連接線材 BB40-口TB-S、FB40-口TB-S。(長度可接受客製)
◆	此模組為標準1對1轉接，應用於其它產品上時請注意牛角接頭腳位定義。

產品型號

產品詢價

型號	規格	備註
HG-40TBC-L	40PIN 牛角接頭訊號轉接板 (附LED指示燈)	歐式端子台

產品說明

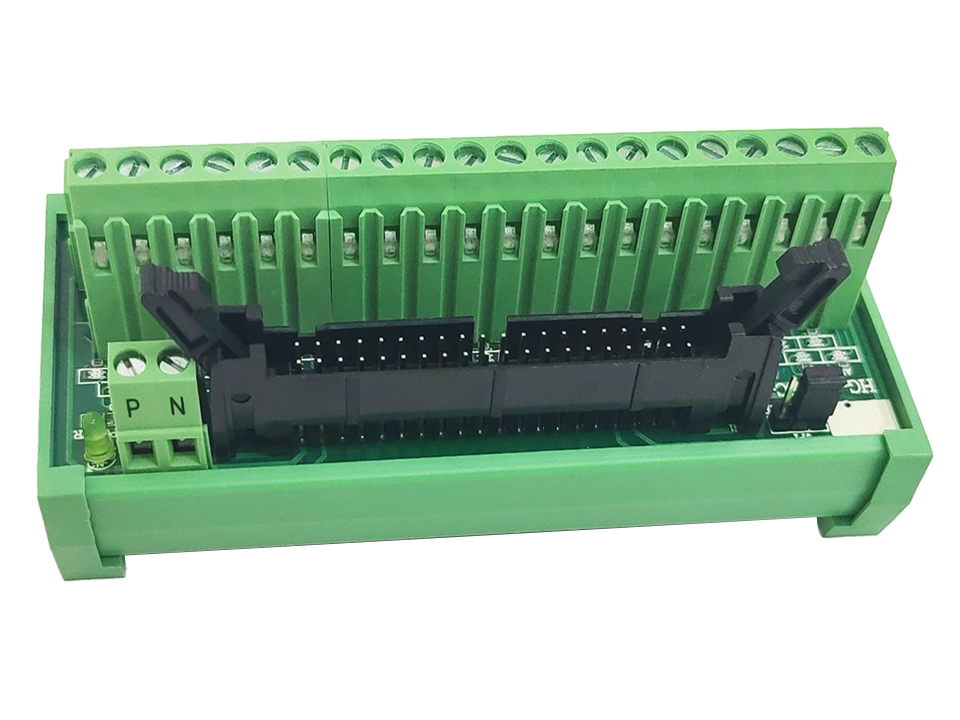

1.	此訊號轉接板需要24VDC電源，以提供LED 燈指示。

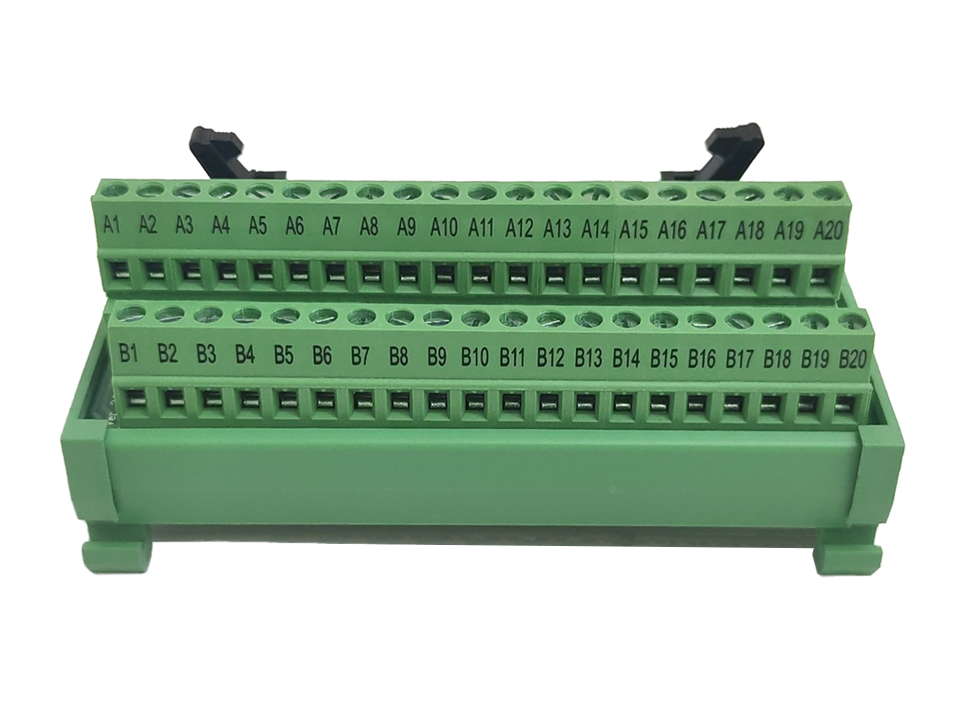

2.	此訊號轉接板為 40 PIN 牛角接頭轉接 5mm 歐式端子台。
3.	牛角接頭腳位定義如下方配置圖所示。

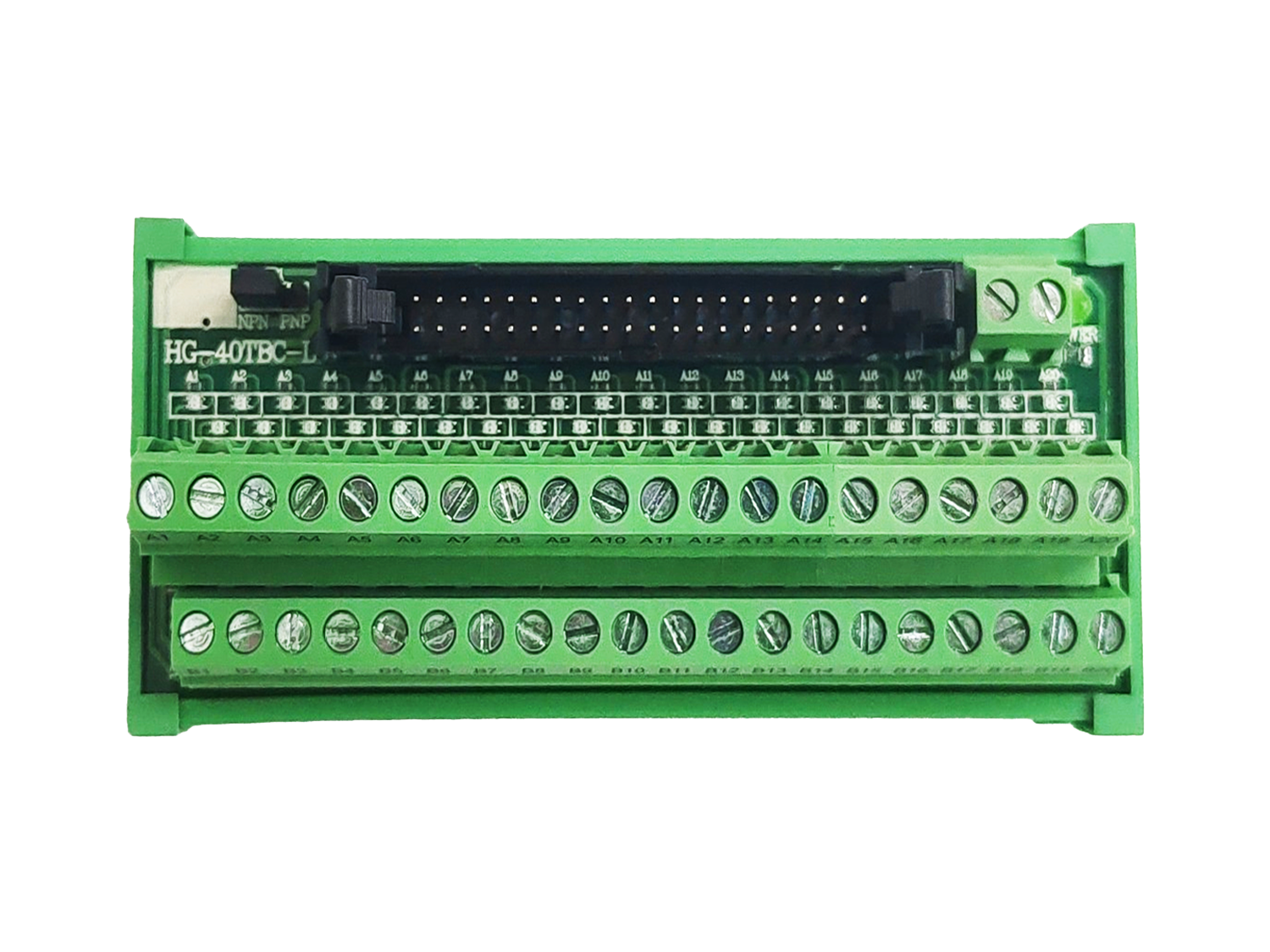

4.	PCB 上方之LED 燈用以狀態檢知，JP1 可切換 LED 共點，對應在 NPN 及 PNP 的迴路。 1-2 PIN短路為 NPN模式；2-3 PIN短路為PNP模式。
