HG-40TBJ

40PIN 牛角接頭 訊號轉接板

模組端子:日式端子台
模組尺寸:40mm(長) × 148.5mm(寬)

◆  此模組可搭配以下產品使用:松下FP系列、三菱Q系列、OMRON CJM1、西門子S-700、基恩斯控制器主機、I/O模組轉接用。
◆  本公司另售連接線材 BB40-口TB-S、FN40(單頭)-口TB-S、FB40-口TB-S。(長度可接受客製)
◆  此模組為標準1對1轉接,應用於其它產品上時請注意牛角接頭腳位定義及連接線材型式
搭配線材規格表
長度(米) 型號  連結
1 BB40-1TB-S 線材連結
2 BB40-2TB-S 線材連結
3 BB40-3TB-S 線材連結
4 BB40-4TB-S 線材連結
5 BB40-5TB-S 線材連結
提供線材長度客製,歡迎詢問!
產品詢價
產品說明
1.  此訊號轉接板為 40 PIN 牛角接頭 轉接 7.62mm 日式端子台。
2.  模組牛角接頭 腳位定義如下方 配置圖 所示。
3.  FG 端子為接地屏蔽信號。
共通規格

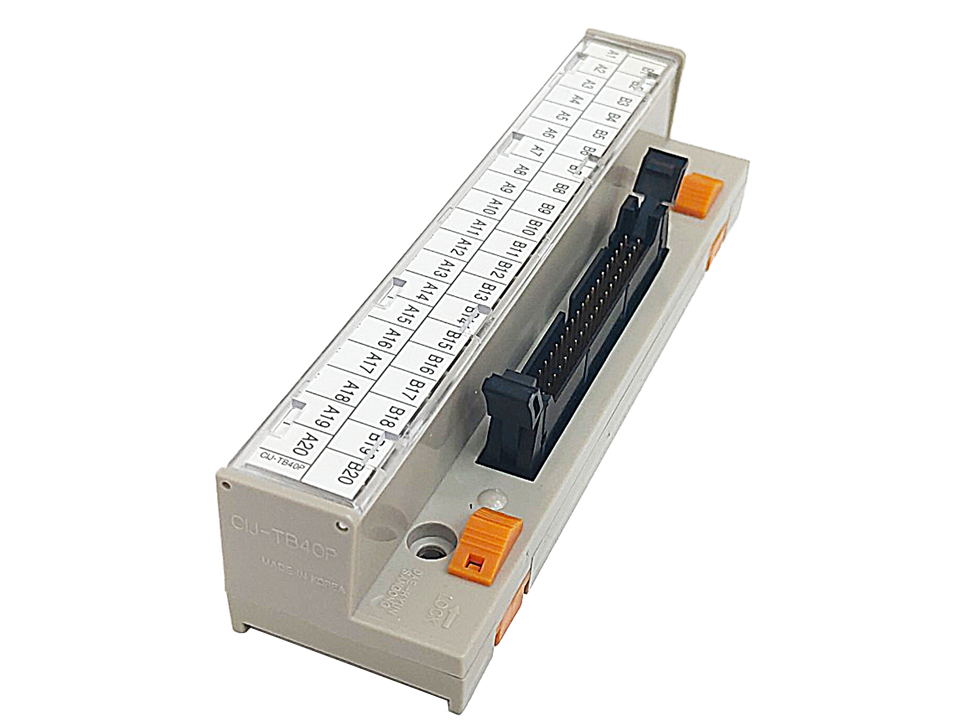

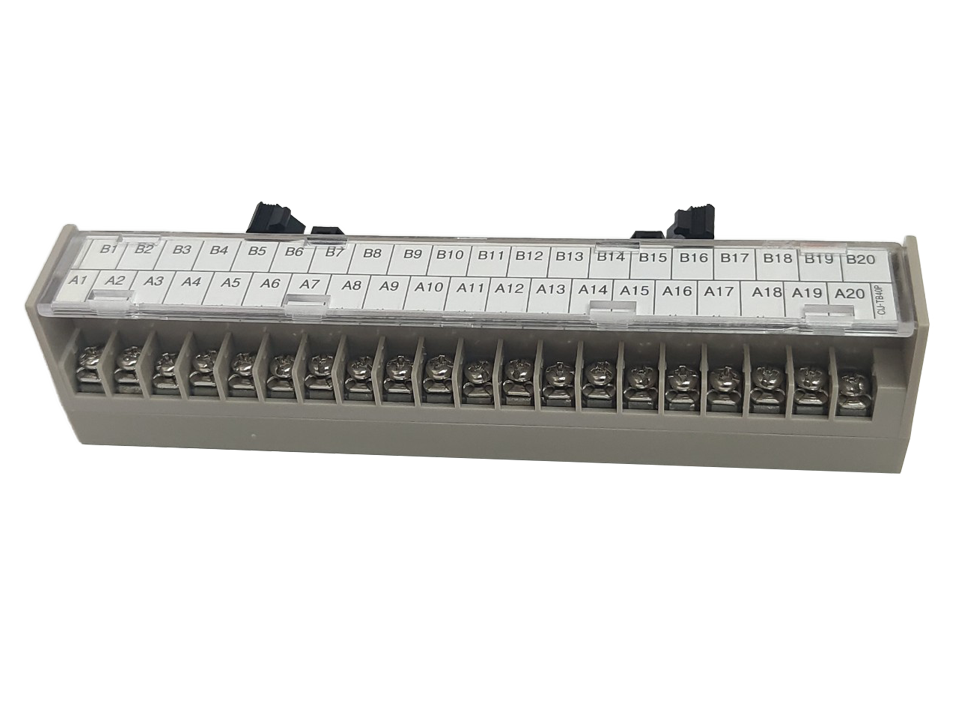

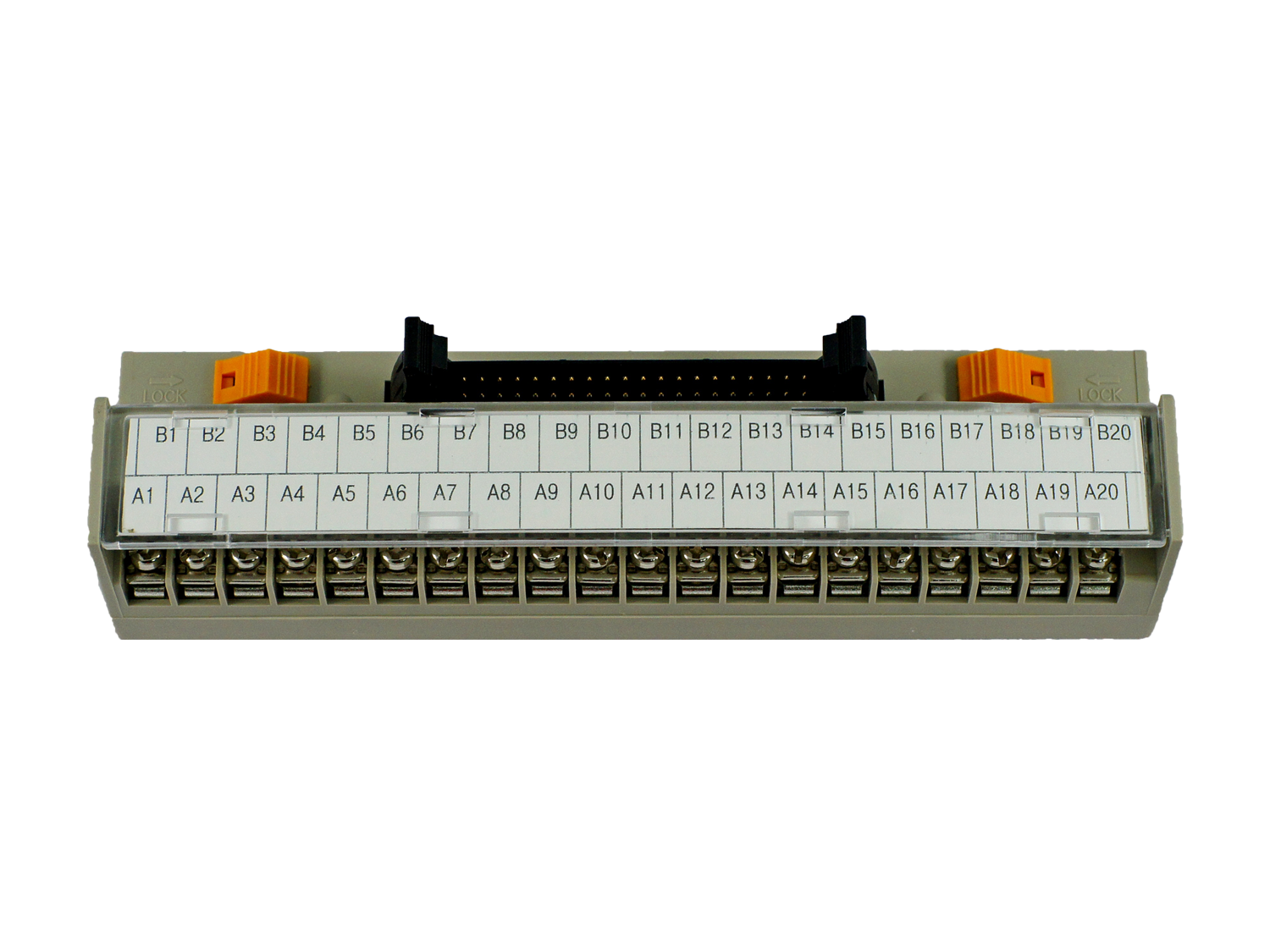

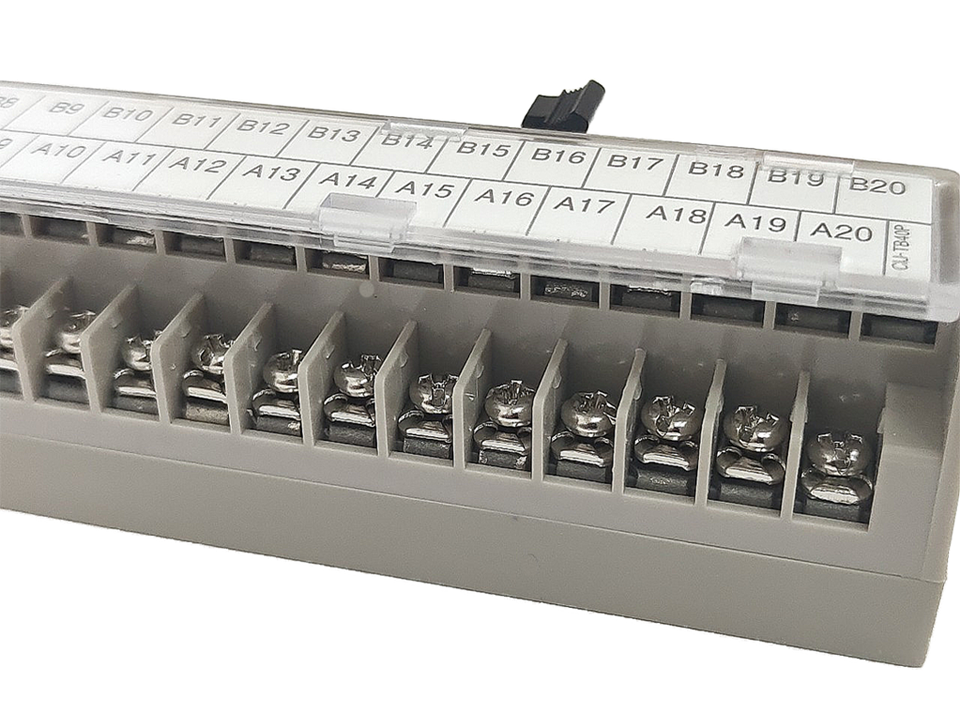

產品の各種角度▼▼▼

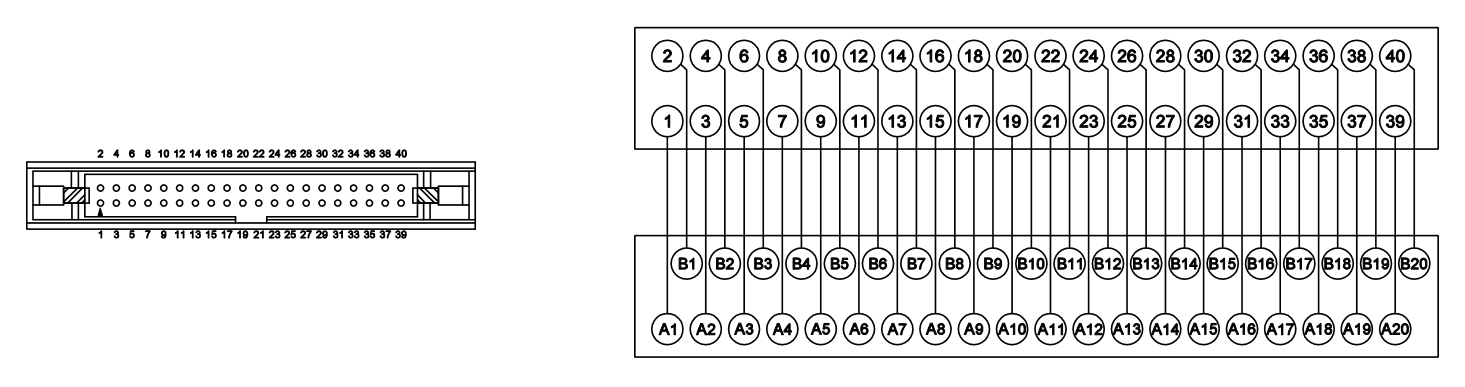

  配置圖
接腳對應如下圖所示。


  電路圖
牛角接頭 腳位與端子台腳位編號1對1連接。
