HG-50TSC-R

50PIN SCSI接頭訊號轉接板

模組端子：歐式端子台上下排輸出
模組尺寸：87mm(長) × 88mm(寬)

◆	三菱 MR-J3、MR-J4系列、富士及 YASKAWA、松下、士林、東元伺服驅動器訊號轉接板。
◆	本公司另售連接線材SS50-口TB-I、SN50(單頭)-口TB-I。(長度可接受客製)
◆	此模組為標準1對1轉接，應用於其它產品上時請注意SCSI接頭腳位定義。

搭配線材規格表
長度(米)	型號	連結
1	SS50-1TB-I	線材連結
2	SS50-2TB-I	線材連結
3	SS50-3TB-I	線材連結
4	SS50-4TB-I	線材連結
5	SS50-5TB-I	線材連結
提供線材長度客製，歡迎詢問！

產品型號

產品詢價

型號	規格	備註
HG-50TSC-R	50PIN SCSI接頭訊號轉接板 (上下排輸出)	歐式端子台

產品說明

1.	此訊號轉接板為 50 PIN SCSI 接頭轉接 5mm 歐式端子台。
2.	SCSI 接頭腳位定義如下方配置圖所示。
3.	FG 端子為接地屏蔽信號。
4.	寬度縮小，節省配盤空間。

共通規格

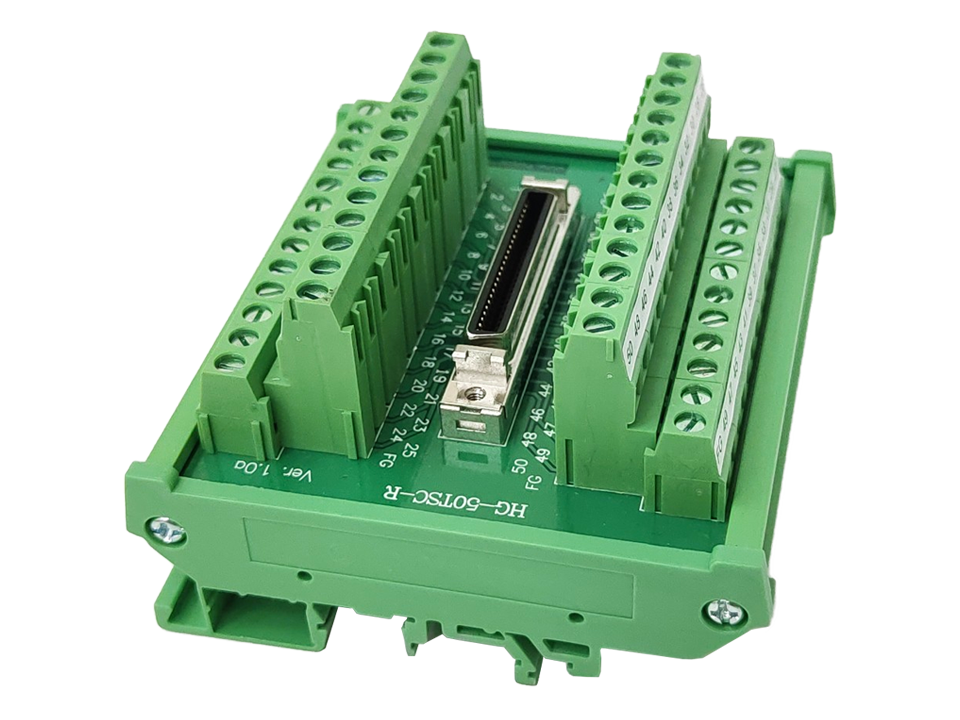

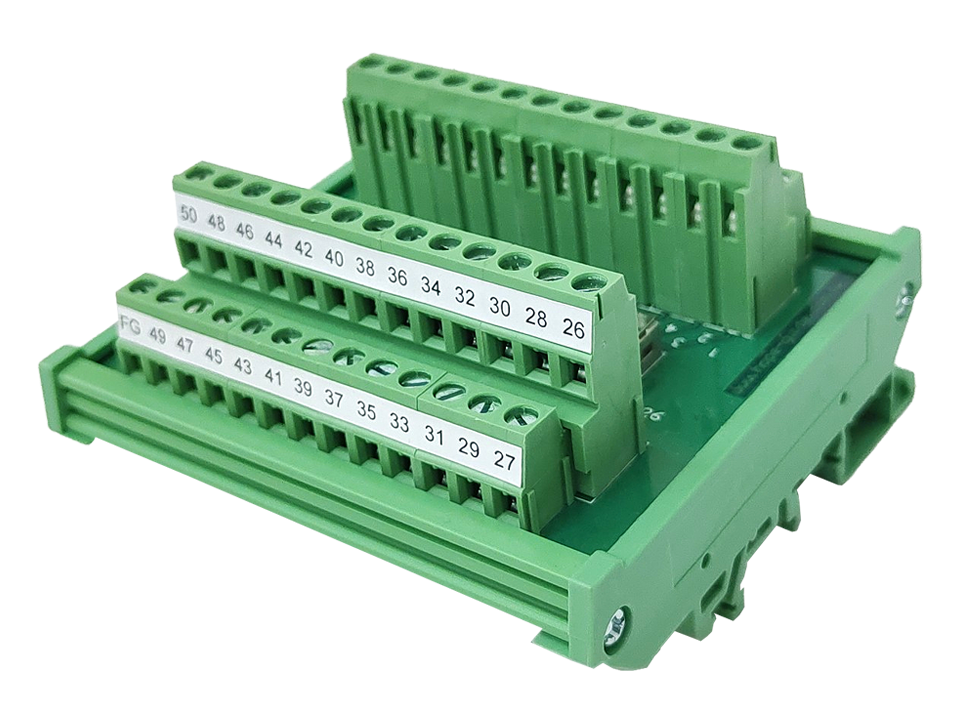

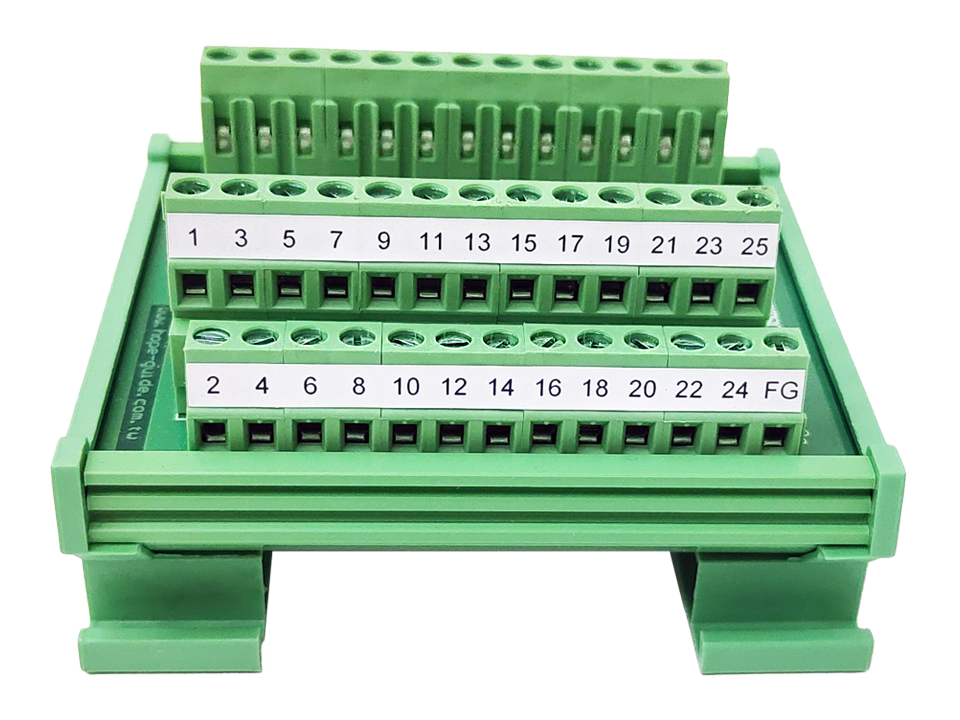

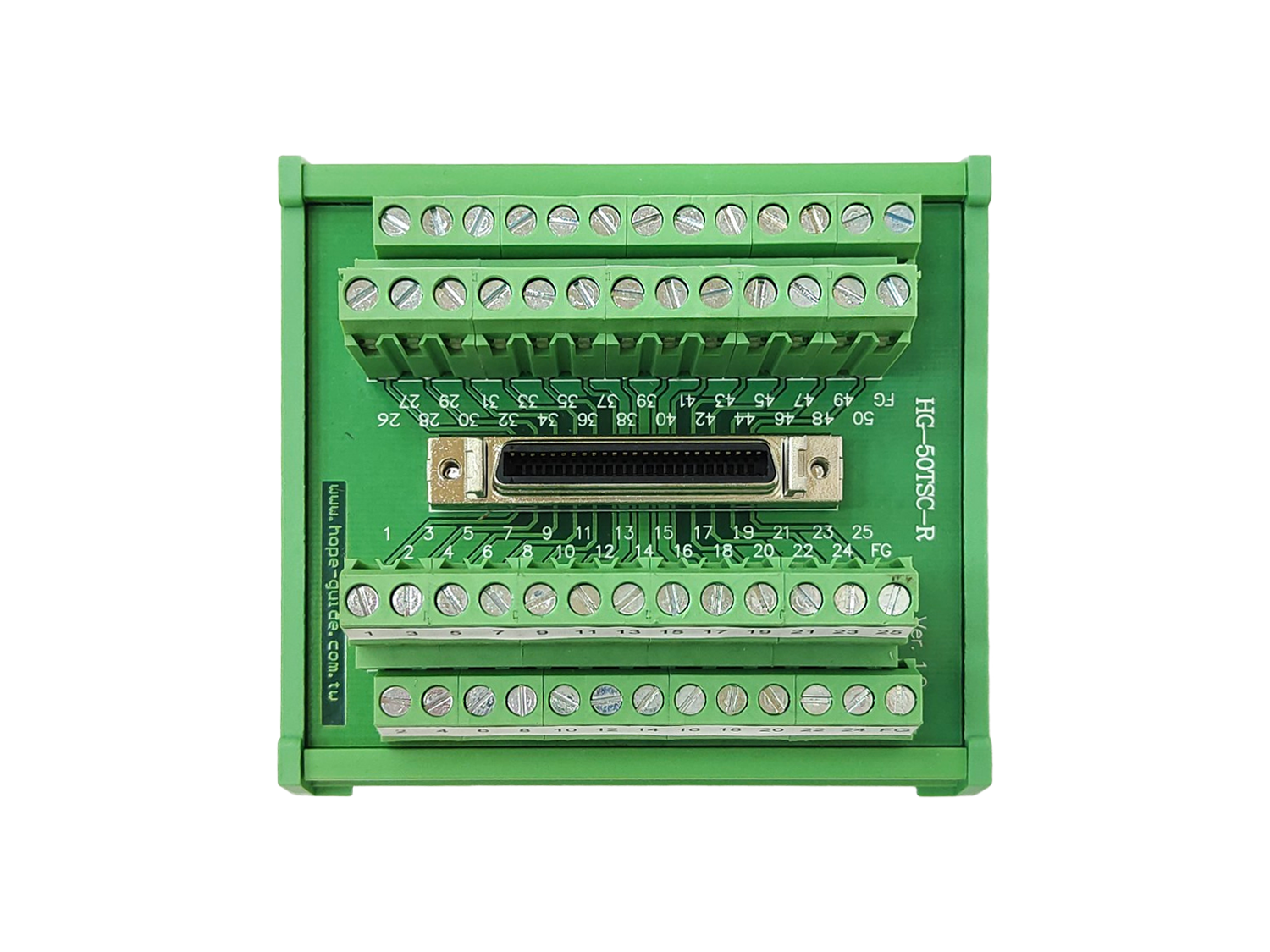

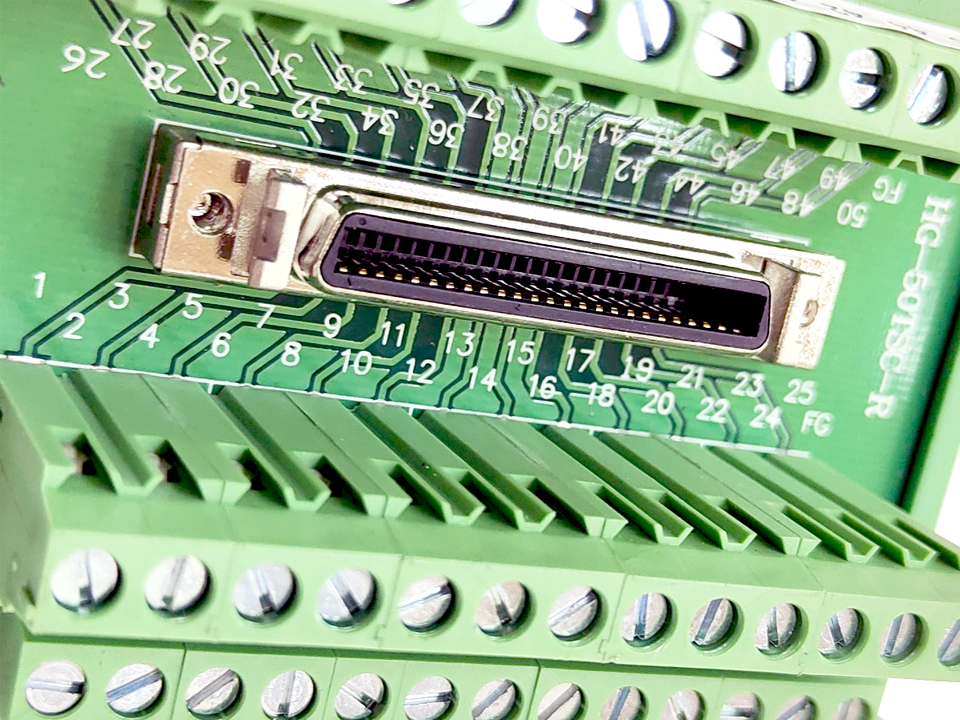

產品の各種角度▼▼▼

　 配置圖

點擊觀看大圖

接腳對應如下圖所示。

　 電路圖

點擊觀看大圖

SCSI 接頭腳位與端子台腳位編號1對1連接。
