HG-50TBC

50PIN 牛角接頭訊號轉接板

模組端子：歐式端子台
模組尺寸：49mm(長) × 143mm(寬)

◆	適用於FUNC、三菱、西門子，CNC專用控制器訊號轉接用。
◆	本公司另售連接線材BB50-口TB-S、BN50(單頭)-口TB-S。(長度可接受客製)
◆	此模組為標準1對1轉接，應用於其它產品上時請注意牛角接頭腳位定義。

搭配線材規格表
長度(米)	型號	連結
1	BB50-1TB-S	線材連結
2	BB50-2TB-S	線材連結
3	BB50-3TB-S	線材連結
4	BB50-4TB-S	線材連結
5	BB50-5TB-S	線材連結
提供線材長度客製，歡迎詢問！

產品型號

產品詢價

型號	規格	備註
1HG-50TBC	50PIN 牛角接頭訊號轉接板	歐式端子台

產品說明

1.	此訊號轉接板為 50 PIN 牛角接頭轉接 5mm 歐式端子台。
2.	模組牛角接頭腳位定義如下方配置圖所示。

共通規格

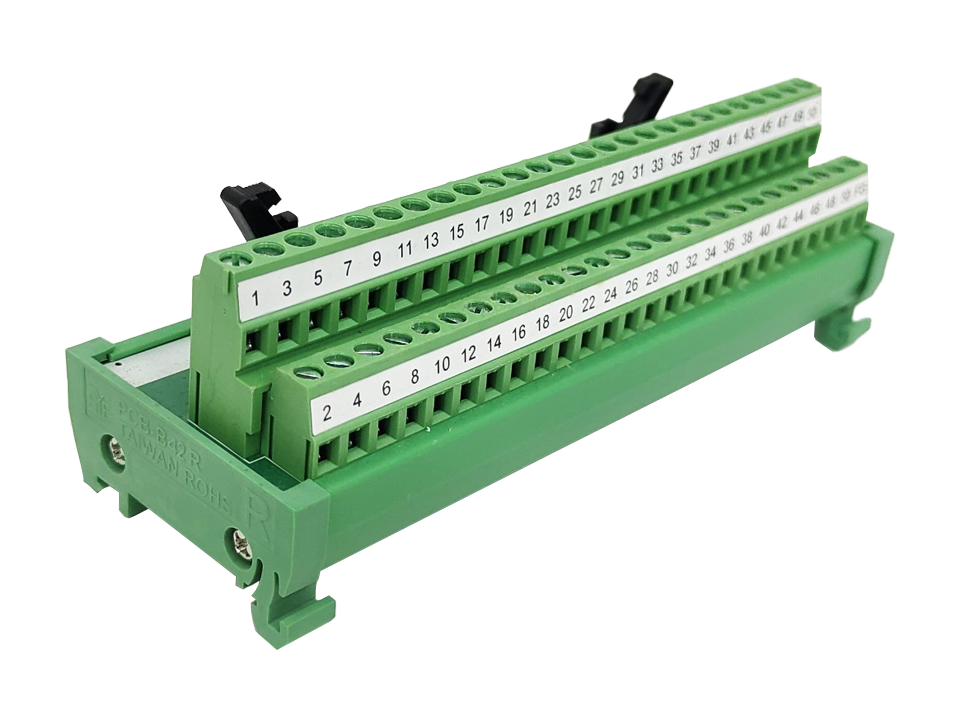

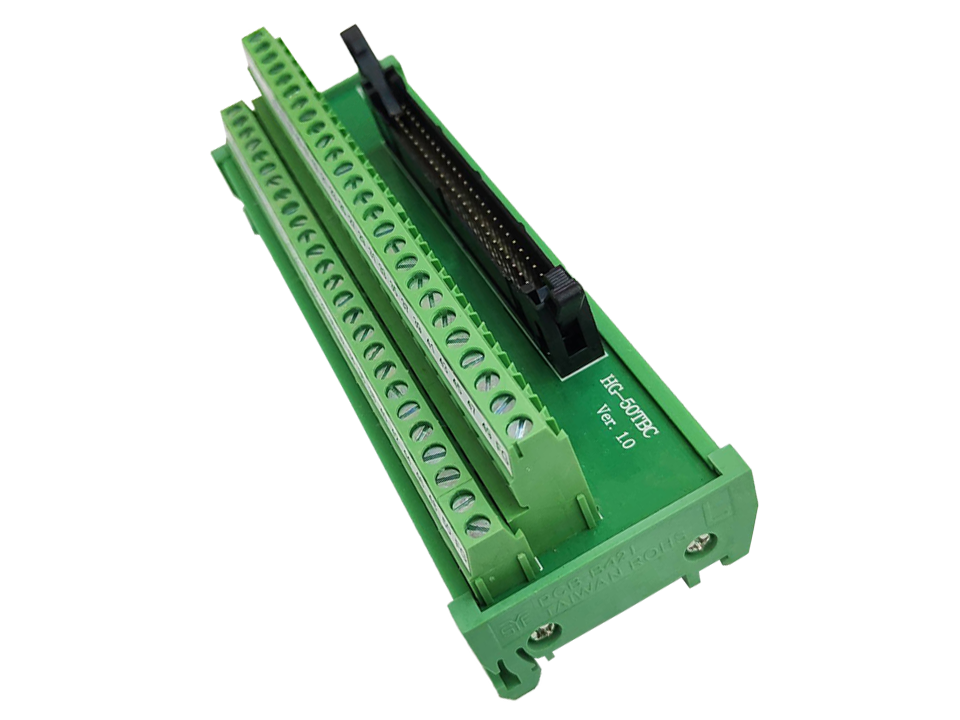

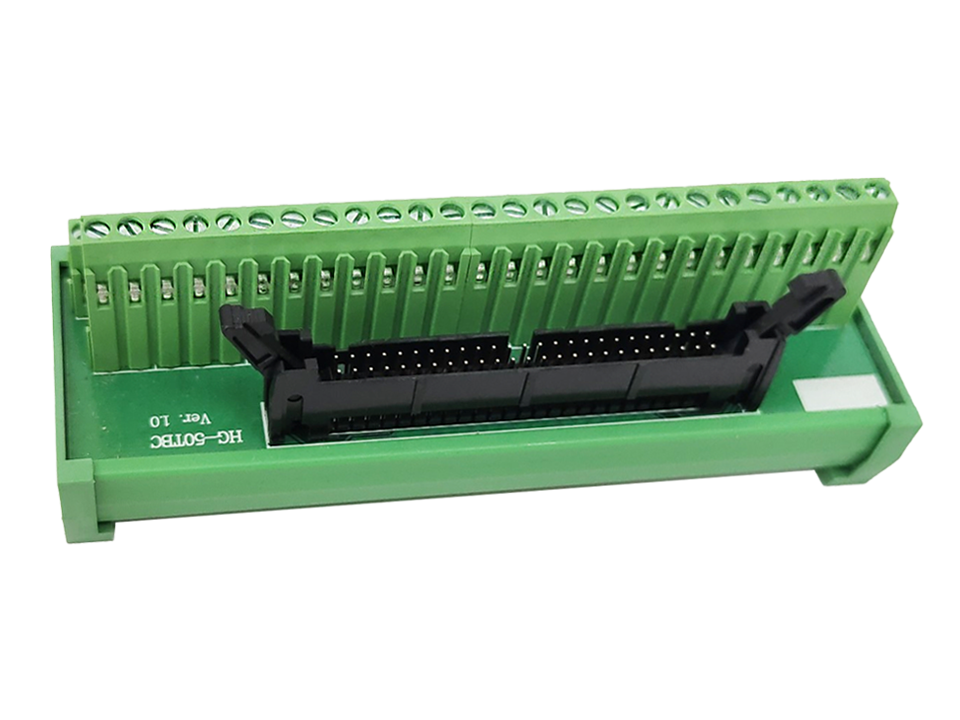

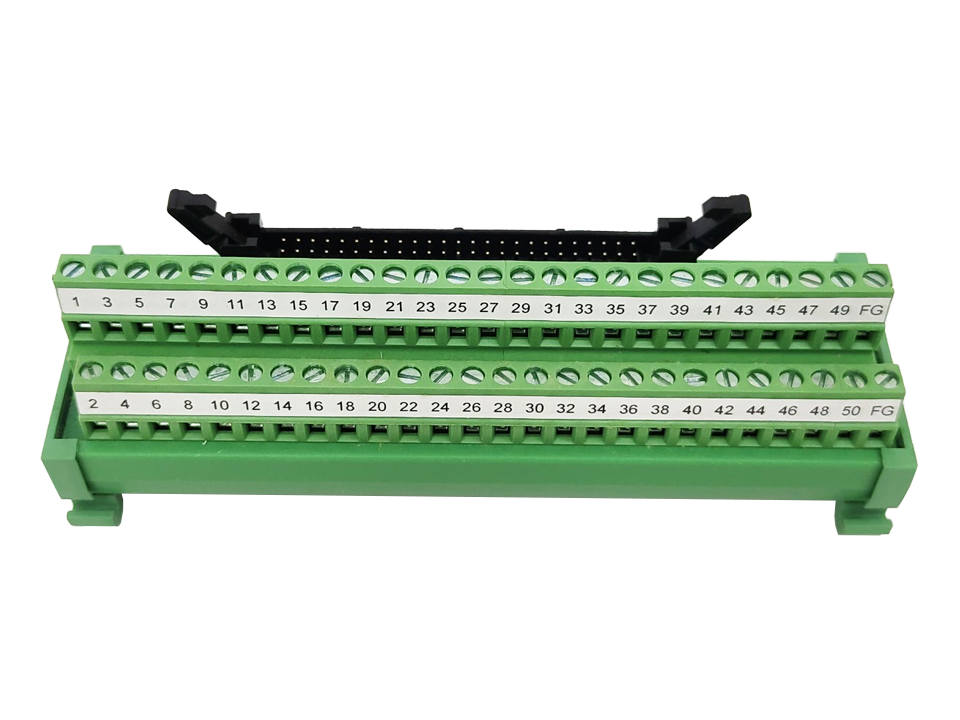

產品の各種角度▼▼▼

　 配置圖

點擊觀看大圖

接腳對應如下圖所示。

　 電路圖

點擊觀看大圖

牛角接頭腳位與端子台腳位編號1對1連接。
